Učinkovita gradnja zaradi toplotne ločitve vertikalnih toplotnih mostov, na parapetih in armiranobetonskih stenah

Baden-Baden, 25. junij - gradnja 15 stanovanjskih stavb v projektu "Greenpark" v Berlinu hitro napreduje zaradi montažnih elementov iz tovarne montažnega betona. Tu se gradi 860 stanovanj, od tega 100 socialnih stanovanj. Gradnja se je začela aprila 2024 in bo predvidoma končana spomladi 2026. Gradbeni izdelki Schöck Isokorb CXT in Schöck Sconnex so se izkazali za idealno rešitev za zanesljivo toplotno ločitev vertikalnih toplotnih mostov v ovoju stavbe, parapetu in armiranobetonskih stenah v kleti in podzemni parkirni hiši. Nosilni toplotnoizolacijski elementi na poseben način izpolnjujejo posebne zahteve serijske gradnje.

Nova stanovanjska soseska Greenpark se nahaja na ulici Buschkrugallee, na jugu berlinskega okrožja Neukölln, na približno 30.000 kvadratnih metrih površine nekdanjega rekreacijskega bazena. V urbanem sklopu, ki ga bodo dopolnili skupni prostori, kot so fitnesi, igrišča in športna igrišča, bo nastalo skupaj 36.000 kvadratnih metrov novih bivalnih površin, ki jih Berlin nujno potrebuje. Projekt je izdelalo podjetje ioo Architekten Elwardt + Lattermann iz Berlina. Družba Bauwens iz Kölna se je kot izvajalec projekta pridružila leta 2024. Stavbe gradi gradbeno in storitveno podjetje Goldbeck iz Bielefelda. Podjetje Goldbeck se zavzema za sistematično in serijsko gradnjo. Podjetje na primer ključne sestavne dele industrijsko prefabricira v svoji tovarni in jih natančno sestavi na gradbišču. To omogoča kratke čase gradnje.

Cenovno dostopen stanovanjski prostor s serijsko gradnjo

Zaradi naraščajočih stroškov gradnje je cenovno dostopna stanovanja vse težje uresničiti. Podjetje Goldbeck se temu izzivu odziva s celovitimi procesi, ki so poenostavljeni in pospešeni s pomočjo specializiranih rešitev izdelkov in novih pristopov. Na ta način je bilo mogoče v proces gradnje nemoteno vključiti tudi nosilne toplotnoizolacijske elemente podjetja Schöck, ki se uporabljajo za toplotno ločevanje delov stavbe. Proizvajalec sestavnih delov je bil že v zgodnji fazi vključen v načrtovanje in je skupaj z gradbenim podjetjem razvil posebne rešitve, prilagojene posebnim zahtevam montažne gradnje. "Zelo cenimo pozitivno sodelovanje s podjetjem Schöck pri tem energetsko zahtevnem projektu," pravi Dennis Pohl, razvojni inženir pri podjetju Goldbeck.

Schöck Isokorb CXT tip AP namesto izolacije bokov

V Greenparku niso bile visoke le zahteve glede časa gradnje, temveč tudi glede energetske učinkovitosti. Schöck Isokorb CXT tip A je bil zaradi svojih posebnih lastnosti idealna rešitev za toplotno ločevanje parapetov, načrtovanih za vse stavbe: zaradi debeline izolacije 120 mm in visoko zmogljivih komponent je nosilni toplotnoizolacijski element za toplotno ločevanje parapetov in balustrad energetsko učinkovita alternativa ovijanju z izolacijskimi materiali. Z Isokorb CXT tipom A je mogoče realizirati vitkejše elemente s površinami iz vidnega betona - z ustreznim povečanjem površine in videza. Uporabljena je bila tudi vmesna izolacija, del Z, s katero je bil ustvarjen neprekinjen toplotnoizolacijski sloj, za zanesljivo toplotno ločitev parapeta.

Hitra vgradnja, brez vzdrževanja

Druga pomembna točka je bila enostavnost vgradnje. Schöck Isokorb CXT tip A je prvi Isokorb brez jekla, odobren s strani gradbenih institucij. Njegove palice iz kompozita Combar, iz steklenih vlaken, absorbirajo natezne sile, betonski ležaji pa tlačne in strižne sile. Koncept izdelka z nateznimi palicami Combar in betonskimi ležaji, ima v primerjavi z običajnimi rešitvami z upognjenimi armaturnimi palicami, tudi to prednost, da se lahko toplotnoizolacijski element vodi v stropno armaturo praktično brez trkov. Zaradi uporabnih in preverjenih dokazil ni potrebe po dodatni ojačitvi na gradbišču.
Schöck Isokorb CXT tip A se preprosto postavi na opažne plošče in ga je mogoče vgraditi v petih minutah, vključno s pritrditvijo na mesto. To so idealni pogoji za koncept serijske gradnje, ki je zasnovan za hitrost in ekonomičnost.

Posebna rešitev z integrirano podporo za montažo

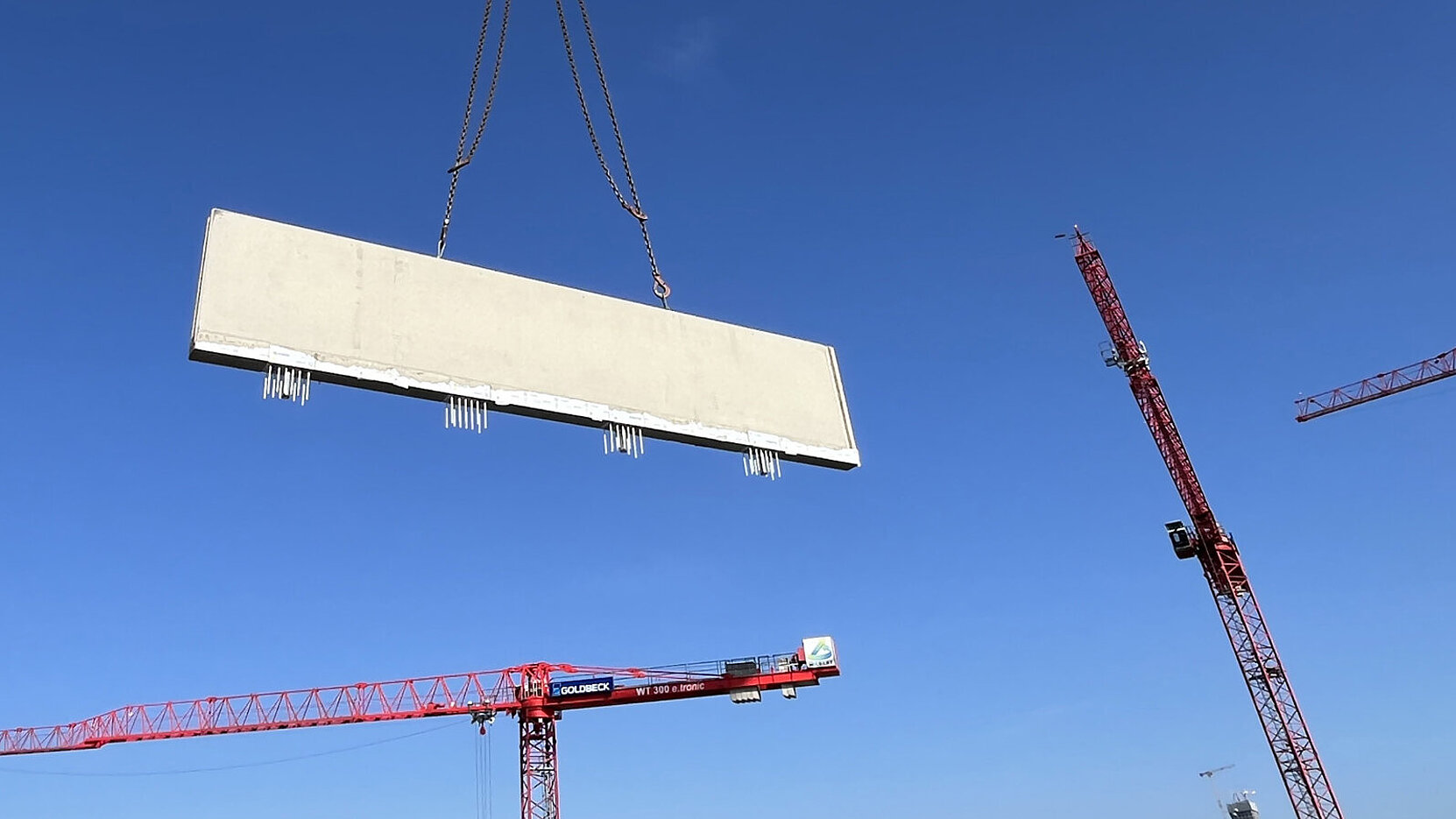

Za še večjo poenostavitev in optimizacijo procesa gradnje, je podjetje Schöck v sodelovanju z obratom za izdelavo montažnih elementov thomas allton GmbH, ki ga je naročilo podjetje Goldbeck, razvilo poseben nov sistem. Cilj je bil zmanjšati dodatno delo na gradbišču in povečati industrijsko montažo. Sistem Schöck Isokorb CXT tipa A naj bi bil tako vgrajen v armiranobetonske parapeti že v tovarni, na gradbišče pa naj bi bil dostavljen v celoti sestavljen, kot montažni element.

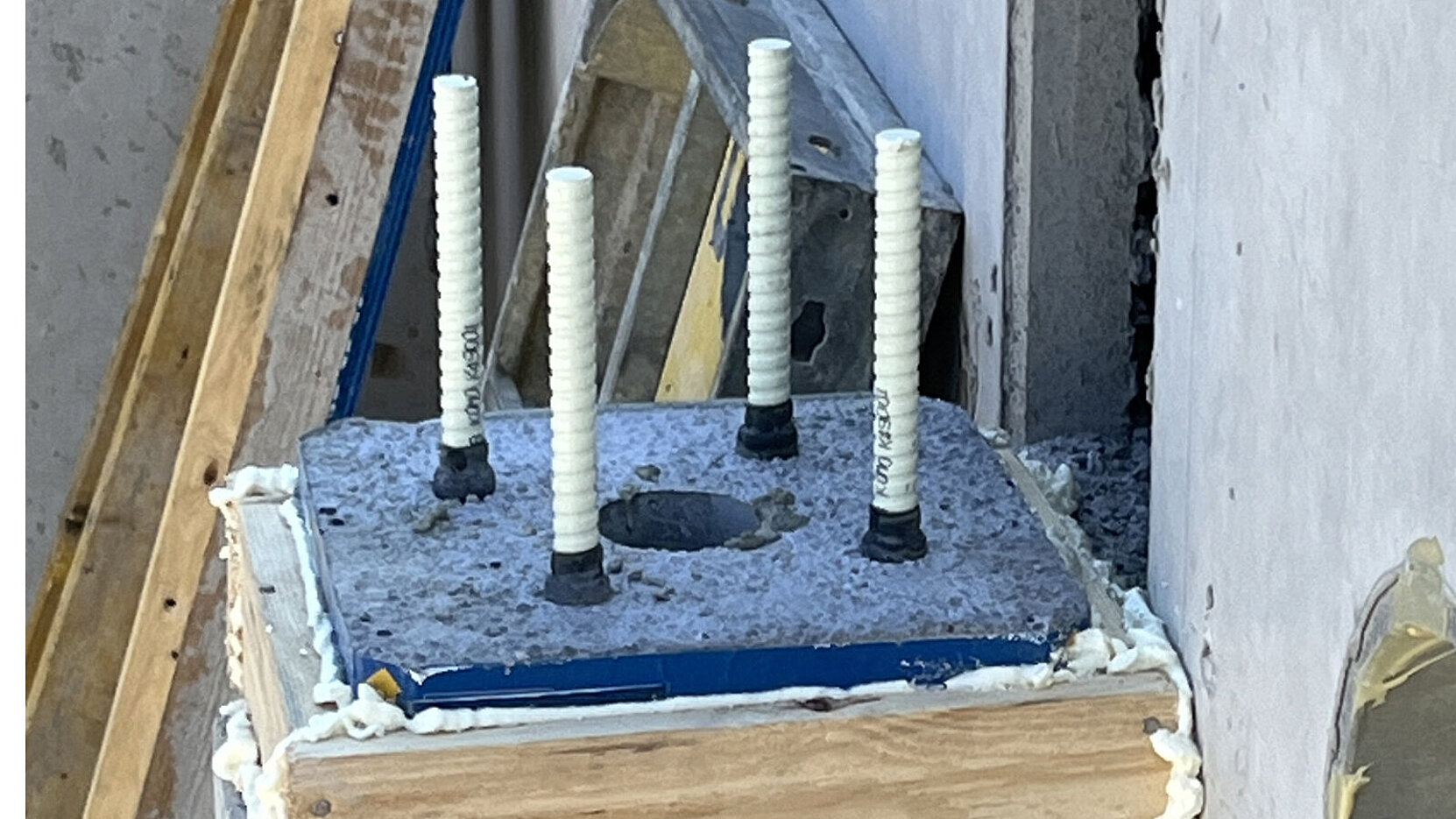

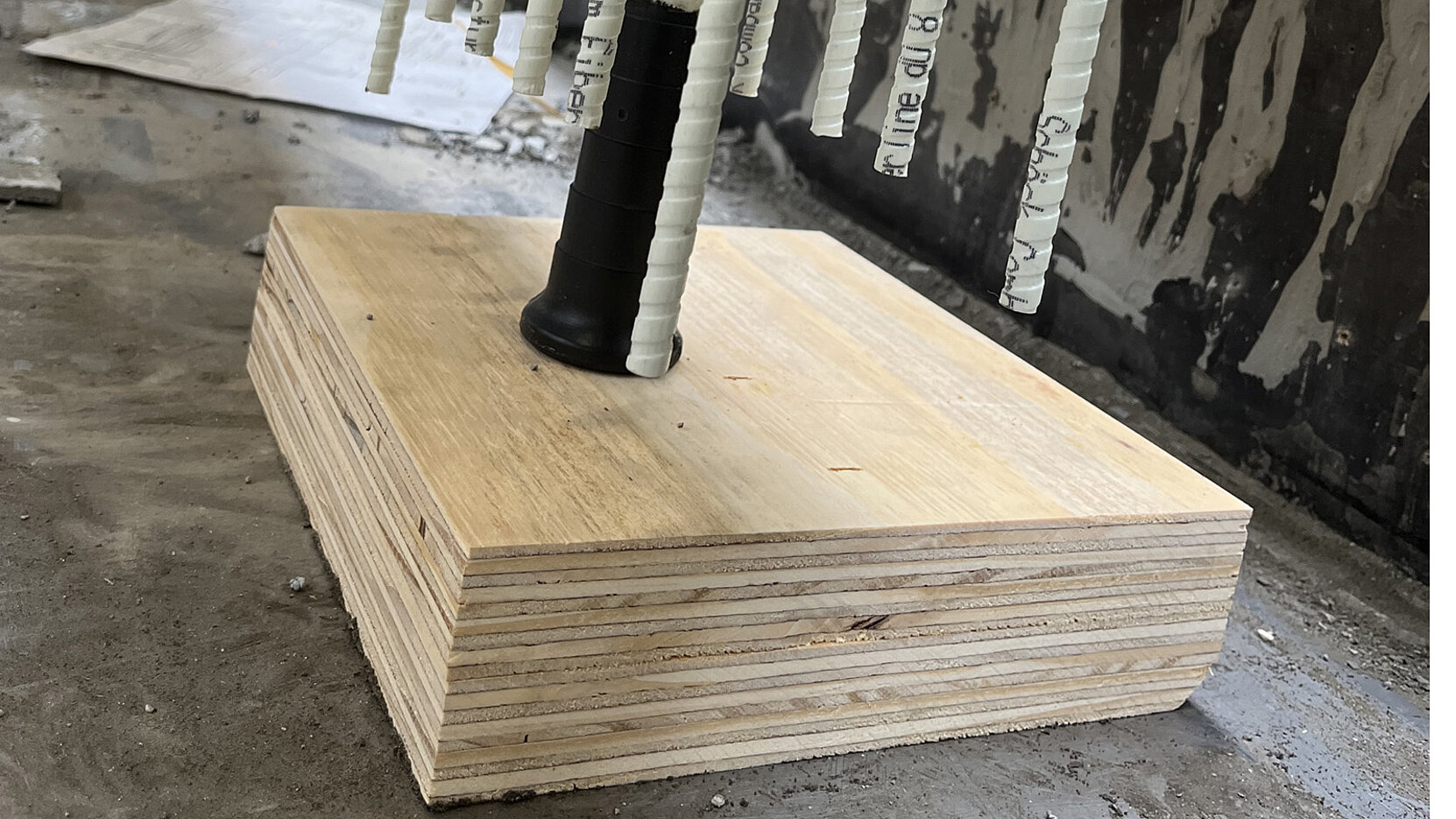

Za zaščito navzdol štrlečih palic Combar, pred poškodbami med prevozom, in vstavljanjem popolnoma montažnih delov, je bila potrebna posebna rešitev: izolacijski del Isokorba CXT je bil v proizvodnem obratu montažnih elementov, na sredini prevrtan, tako, da je bilo mogoče voditi in zabetonirati nosilec Combar v steno. Vijak z glavo na konzolnem koncu palice, ki služi kot podporna noga, omogoča varno in učinkovito nameščanje na gradbišču. Primernost za transport in robustnost sistema sta bili preverjeni med pilotnimi testi v tovarni, preden se je začela serijska proizvodnja.

Zmanjšanje števila delovnih korakov

Parapet je bil zgrajen na dva različna načina: na vrhu prefabriciranih plošč so bile narejene vdolbine, v katere so bili vstavljeni elementi parapeta. Preprosta dodatna ojačitev zagotavlja povezavo z ojačitvijo stropa. Nato je bilo treba zapolniti le vdolbino za betoniranje, da bi v enem koraku povezali ploščo, steno in parapet. Pri polprefabriciranih ploščah so bili elementi parapeta nameščeni na armaturo plošče in vgrajeni na mesto v eni sami operaciji, ob betoniranju.
André Brendel, vodja montaže pri podjetju Schöck, z dolgoletnimi praktičnimi izkušnjami kot vodja gradbenih del, je dajal navodila monterjem na gradbišču in je navdušen: "Ker ima Schöck Isokorb CXT tipa A samo ravne palice, je montaža zelo enostavna in zahteva zelo malo nadzora. Preprosto navodilo za vgradnjo zadostuje." Novi sistem zahteva le nekaj delovnih korakov, ki jih na kratko našteje: "Postavitev, pritrditev na položaj, betoniranje, odstranitev blokade položaja, končano." In doda: "Nova rešitev vgradnje Schöck Isokorb CXT tipa A, za parapetne plošče, idealno podpira serijsko gradnjo."

Povezava brez toplotnih mostov

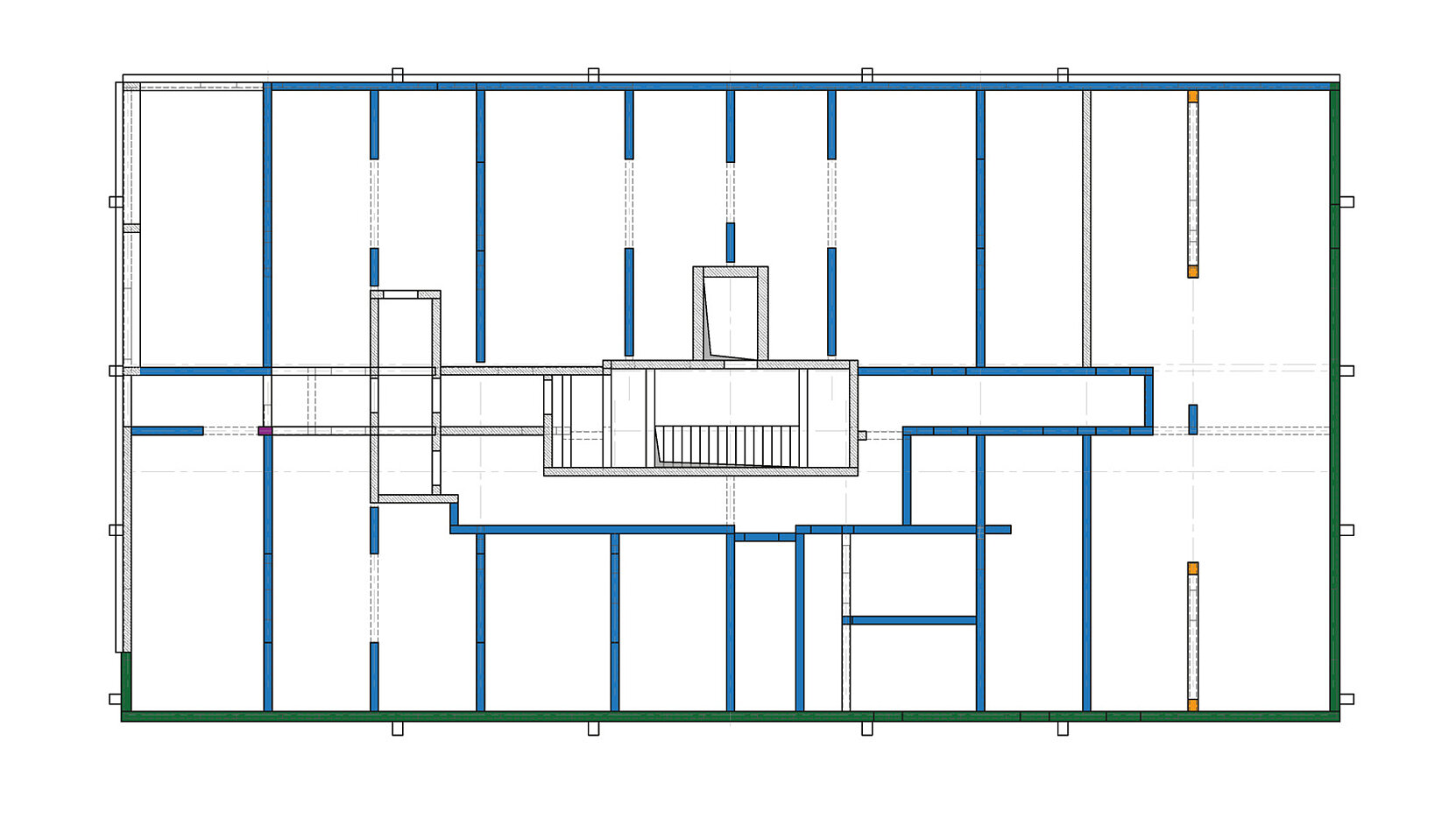

Za toplotno ločitev kletnih prostorov in podzemnega parkirišča od ogrevanega bivalnega prostora, je bil prav tako uporabljen izdelek Schöck: v tem primeru je bila povezava s stavbo izvedena z uporabo sistema Schöck Sconnex tipa W za armiranobetonske stene. "V projektu smo morali toplotno ločiti veliko komponent," pojasnjuje Lars Handschuh, koordinator načrtovanja pri podjetju Goldbeck, in dodaja: "Vse je na primer racionalizirano in optimizirano v smislu ekonomične gradnje. Debelina toplotne izolacije na območju zunanjih sten je znašala le 14 centimetrov. Tu smo potrebovali dobro rešitev, da bi se izognili toplotnim mostovom. Schöck Sconnex je bil točno to, kar smo iskali, in je odlično deloval."
Schöck Sconnex v posebni uporabi

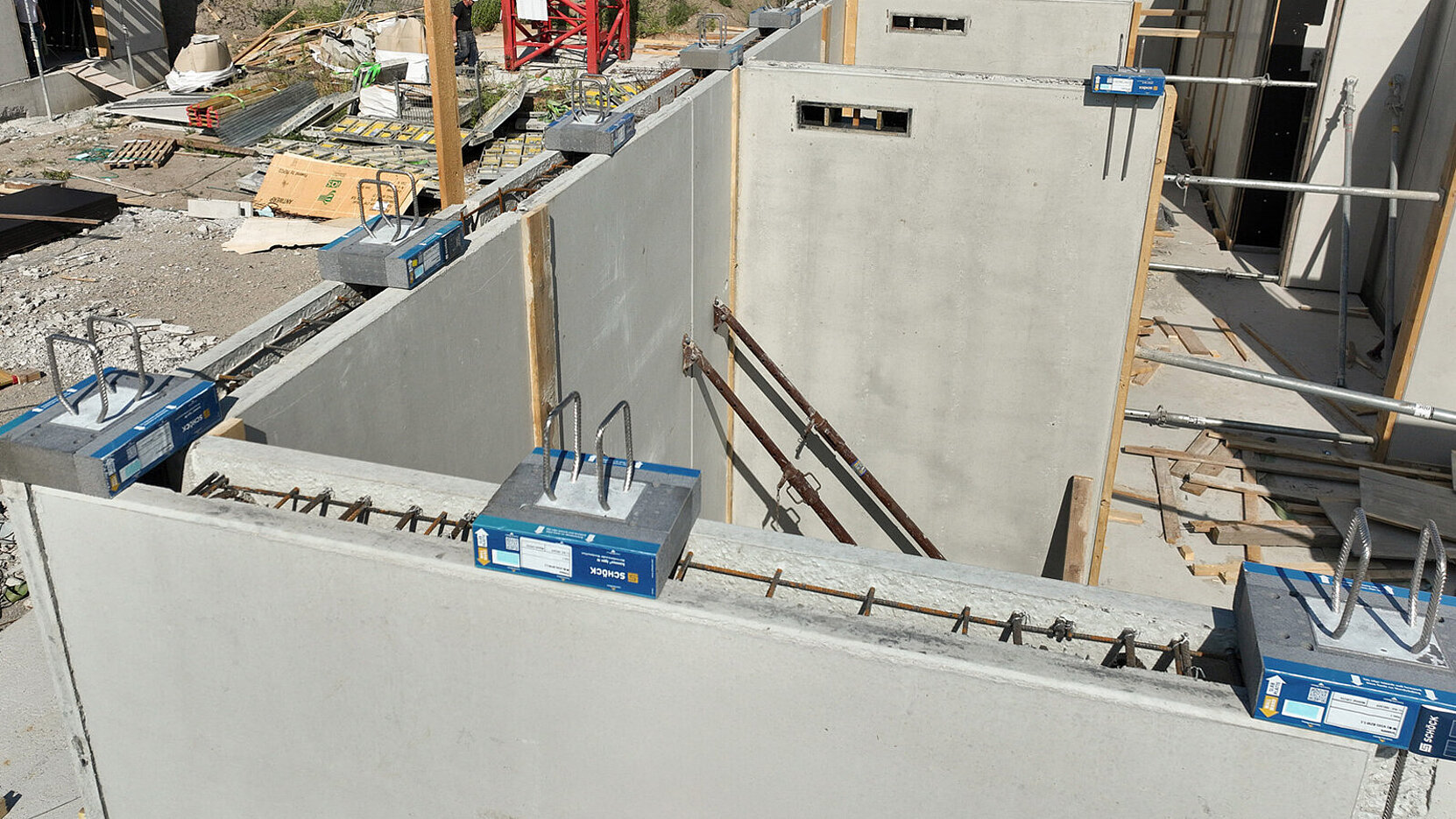

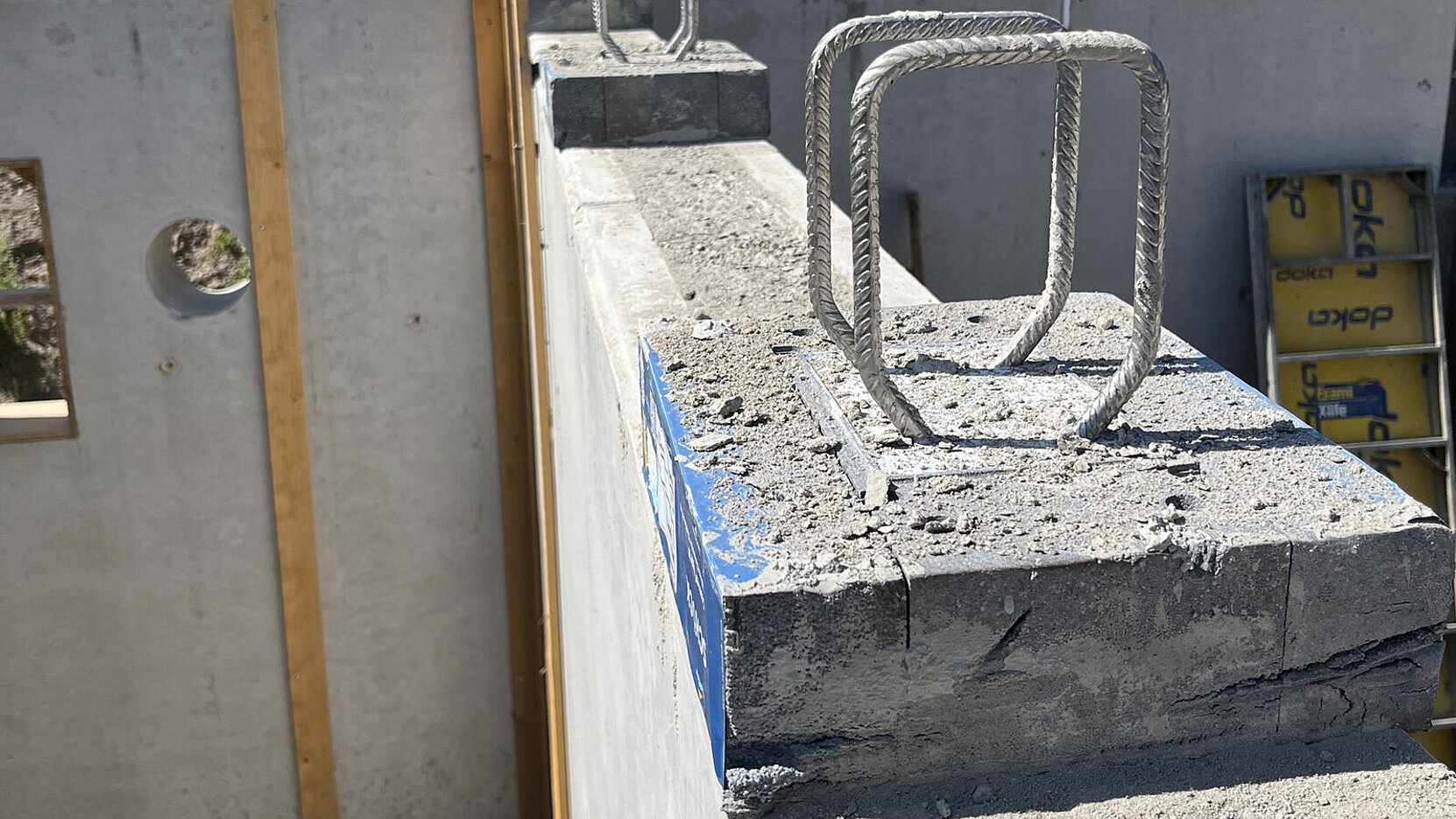

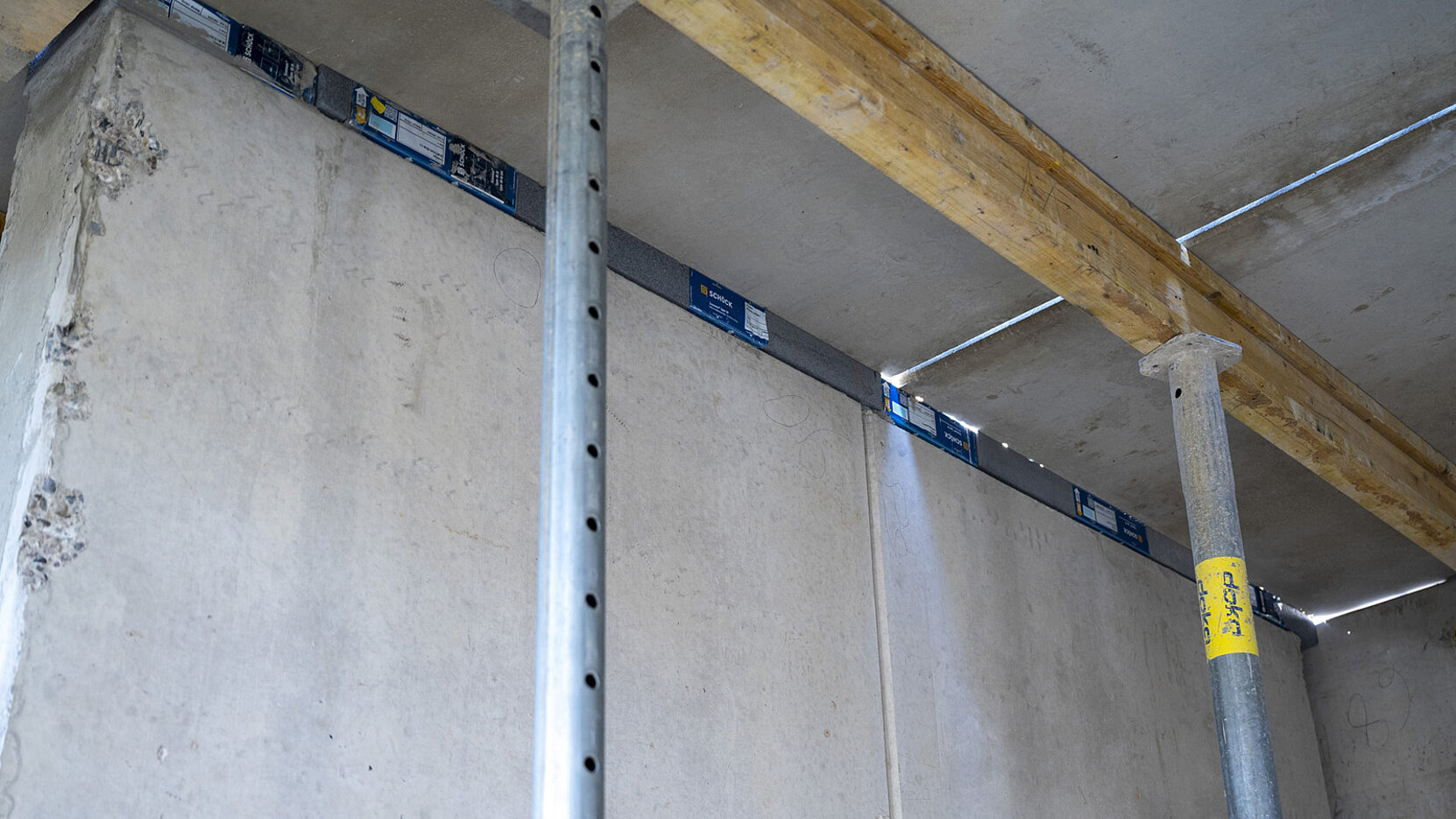

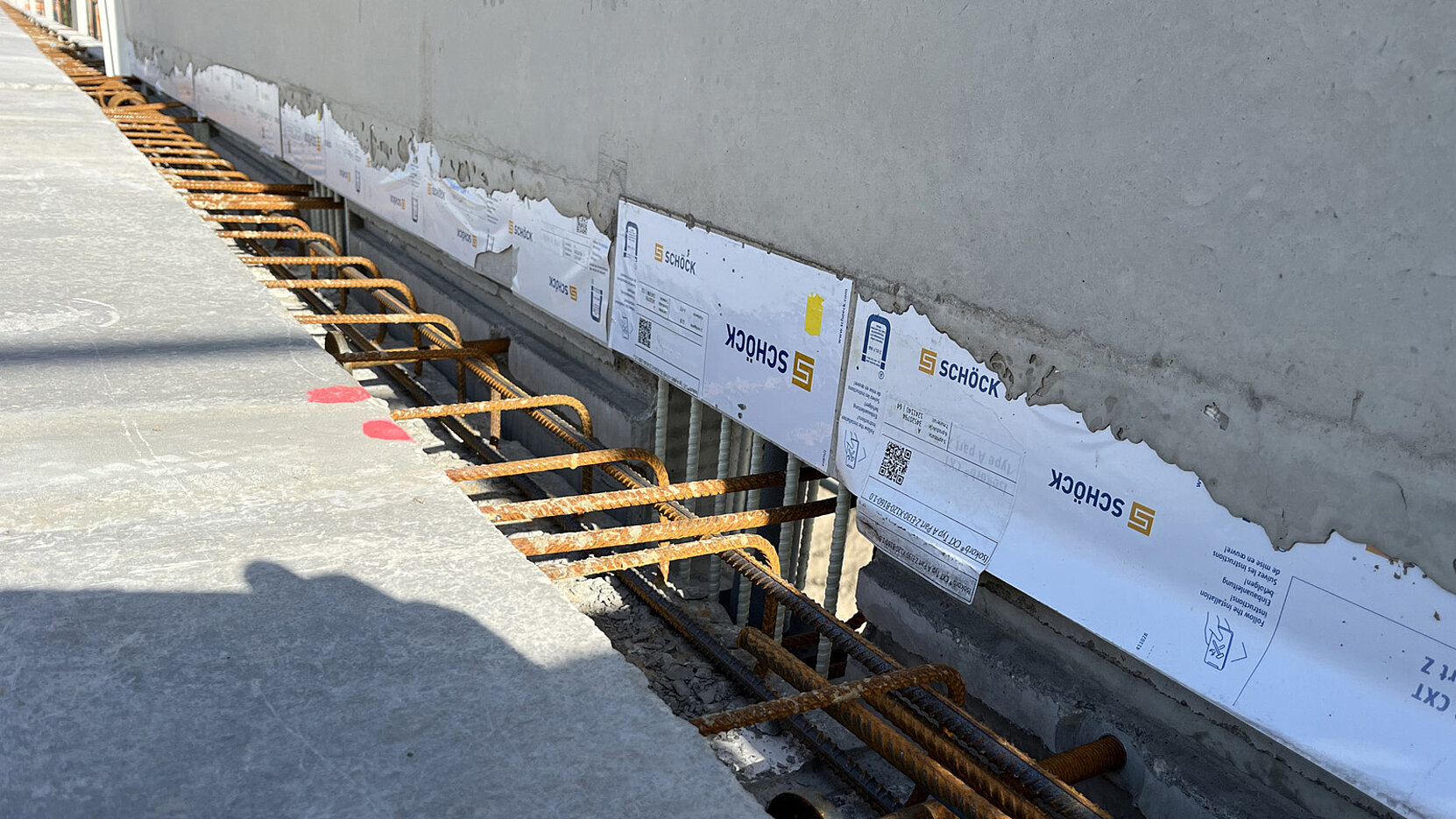

Schöck Sconnex tipa W preprečuje pretok toplote iz kletnih sten v talno ploščo in omogoča opustitev stranske izolacije. Kletne stene v Greenparku so bile zgrajene s polprefabriciranimi deli, kot stena iz armiranobetonskih elementov in so predstavljale posebno uporabo za Schöck Sconnex tipa W. Komponenta je bila nameščena na stenske lupine armiranobetonskih elementnih sten, na predvidenih mestih, preden so bile te zapolnjene z betonom. Nato so bili položeni vmesni izolacijski kosi dela Z, ki so zagotovili popolno in zanesljivo toplotno ločitev. Kjer so glave stebrov zahtevale lokalni, energetsko učinkovit prenos obremenitve, se je za armiranobetonske stebre uporabil tudi Schöck Sconnex tip P.

Prepričljiva standardna rešitev

Pri tej uporabi  se je Schöck Sconnex, kot standardna sistemska rešitev z nemoteno vgradnjo, in v konstrukcijskem smislu, zelo dobro izkazal. "S sistemom Schöck Sconnex smo lahko opustili stransko izolacijo, ki pogosto ni delovala geometrijsko, in dosegli želeno energetsko kakovost stavbe. Ustrezni certifikati GEG so že na voljo," je pozitiven zaključek Larsa Handschuha, ki se bo pri podobnih projektih in okoliščinah ponovno odločil za Schöck Sconnex.
