40 let Isokorb®Jednoduše originál.
Vynález prvku Schöck Isokorb® byl jedním z nejdůležitějších mezníků v historii společnosti. Dnes je tento produkt stejně progresivní jako na začátku a ztělesňuje standardy, které jsme definovali pro vývoj celého našeho sortimentu: výstavba orientovaná na budoucnost, lepší ekologická kompatibilita, větší bezpečnost, jednoduchá manipulace a z ní plynoucí ekonomická efektivita.
Lyžařská dovolená, která všechno změnila
Lyžařská dovolená v roce 1979 byla zrodem prvku Isokorb®: V budově hotelu Eberhard Schöck zjišťuje, že v oblastech stropu, na které zvenku navazují četné nezaizolované balkóny, dochází k rozsáhlému růstu plísní. Ještě na dovolené o tom začíná přemýšlet, dělá náčrty a hledá možnosti, jak v budoucnu vyřešit toto slabé místo jak po stránce stavebně fyzikální, tak i statické.
Již v následujícím roce si Eberhard Schöck žádá o první patent na svůj převratný nápad. V roce 1983 se pak koná premiéra: na stavebních veletrzích DEUBAU v německém Essenu a SWISSBAU ve švýcarské Basileji je poprvé představen „izolační prvek pro volně vyložené balkóny" Isokorb® typ M a v témže roce uveden na trh.
Eberhard Schöck na tento okamžik rád vzpomíná: „Zájem odborné veřejnosti o tuto novinku byl opravdu velký, takže jsme doufali, že se jedná o produkt, který má budoucnost.“ A i dnes, po 40 letech platí, že měl tehdy pravdu.
Předběhl svou dobu
Eberhard Schöck způsobil svým řešením vedoucím k minimalizaci tepelných mostů u předsazených stavebních konstrukcí v roce 1983 revoluci ve stavebnictví a předběhl svou dobu:
Prvek Schöck Isokorb® tehdy zavedl nové standardy, což činí i dnes. Heslo Eberharda Schöcka „Chceme zjednodušit výstavbu" je součástí DNA společnosti Schöck. Díky neustálému vývoji je proto Isokorb® dodnes produktem splňujícím nejpřísnější požadavky na jednoduché, energeticky úsporné a bezpečné napojování předsazených konstrukcí, jako jsou např. balkóny.
Mezníky
Schöck Isokorb®, progresivní prvek k přerušení tepelného mostu, se od roku 1983 začíná postupně prosazovat na trhu. V průběhu let následují další inovace tohoto produktu, a daří se proniknout na mnoho nových trhů.
Z Baden-Badenu do celého světa
Po převratném vynálezu prvku Isokorb® jde vše ráz na ráz. Toto inovativní řešení vzbuzuje pozornost, a trh ho vítá. Aby společnost Schöck uspokojila vysokou poptávku po tomto produktu, rozšiřuje výrobní prostory a zaměstnává technické poradce, kteří poskytují všem aktérům výstavby nadstandardní servis.
I mimo Německo se rychle rozkřikne, že je nyní díky prvku Schöck Isokorb® k dispozici inteligentní a účinné řešení k minimalizaci tepelných mostů. Začínají přicházet první objednávky ze současných trhů v České republice, Polsku, Itálii a Skandinávii. Dnes se Isokorb® prodává zhruba ve 40 zemích.
» Člověk nikdy nesmí ustrnout na místě. Kdo chce mít úspěch, musí vynalézt něco zcela nového nebo zlepšit věci stávající. «
(Eberhard Schöck)
Toto firemní heslo platí dodnes. Ani po 40 letech neustal vývoj nových progresivních řešení. Naopak – je to motivace pro všechny zaměstnance, aby dále rozvíjeli tento úspěšný příběh.
Řešení
Schöck Isokorb®, inovativní a jednoduché řešení k minimalizaci tepelných mostů pomocí termického přerušení, se stal nepostradatelným stavebním produktem. Má mnohostranné použití a všechny důležité certifikační dokumenty.
Výzva a její řešení
K energetickým ztrátám dochází v místech budovy, která propouštějí více tepla. Teplo zde proto uniká rychleji než přes ostatní části budovy. Tato místa se nazývají tepelné mosty. Kromě zvýšených energetických ztrát zde často dochází ke stavebním poruchám důsledkem kondenzace vodních par a růstu plísní. Zvýšené tepelné ztráty lze snížit pouze průběžnou vrstvou tepelné izolace. K dosažení tohoto cíle se používají nosné prvky k přerušení tepelného mostu jako Schöck Isokorb®. Schöck Isokorb® je nejen součástí zateplení, ale také součástí statického řešení.
Mnohostranné použití a neobvyklé geometrie
Možnosti použití prvku Schöck Isokorb® jsou široké: jak pro materiálový přechod železobeton–železobeton, tak i pro železobeton–ocel a ocel–ocel naleznete v rozmanitém výrobním programu vhodné řešení k přerušení tepelných mostů u volně vyložených i podepřených balkónů, lodžií, pavlačí, markýz a atik – a to jak u novostaveb, tak u rekonstrukcí.
Kromě standardního použití lze s prvkem Schöck Isokorb® řešit i individuální a náročné případy, jako jsou neobvyklé geometrie, velké délky vyložení nebo realizace hybridních dřevostaveb.
Konkrétní řešení
+
+
+
+
+
+
+
+
Protipožární desky a protipožární páska
- Třída požární odolnosti REI120 díky protipožárním deskám a protipožární pásce
- Protipožární páska zvětší v případě požáru svůj objem
- Protipožární deska lícuje s izolantem, což usnadňuje zabudování
Tlakové ložisko
- Tlakové ložisko HTE-Compact® z jemnozrnného vysokopevnostního betonu
- Přenáší velké síly (tlak) a má a zároveň optimalizovanou tepelnou vodivost
- Lícuje s izolantem, což usnadňuje zabudování
Izolant
- Izolant je vyroben z tvrzeného pěnového polystyrenu NEOPOR®, který absorbuje a odráží tepelné záření
- Zajišťuje optimální tepelně izolační vlastnosti
- Je k dispozici v tloušťkách 80 mm a 120 mm
Nálepka
- Pomocí QR kódu lze vyvolat nonverbální montážní návod
- Šipky směřují k napojované konstrukci
- Typové označení na horní a spodní hraně prvku
Horní a spodní plastová lišta
- Chrání tepelně izolační materiál Neopor® a protipožární desku před poškozením.
Smykový prut
- V oblasti napojení konstrukcí je použita nerezová ocel, která odolává korozi a má vyšší únosnost; zbylá část smykového prutu je vyrobena z betonářské oceli
- Přenáší posouvající síly
- Na straně balkónu je prut ohnutý směrem nahoru a slouží jako integrovaná lemovací výztuž
- Přídavné třmínky tvaru U nebo pruty příčné rozdělovací výztuže nejsou nutné
Fixační plastová lišta
- Zajišťuje správnou polohu tažených prutů, takže mimo izolant nejsou nutné příčné pruty jako rozdělovací výztuž
- Možnost jednoduchého navázání do stávající výztuže
Tažený prut
- V oblasti napojení konstrukcí je použita nerezová ocel, která odolává korozi a má vyšší únosnost; zbylá část taženého prutu je vyrobena z betonářské oceli
- Přenáší tahové síly
- Redukuje prostup tepla díky zmenšení průřezu prutu v úseku z nerezové oceli
- Třída požární odolnosti REI120 díky protipožárním deskám a protipožární pásce
- Protipožární páska zvětší v případě požáru svůj objem
- Protipožární deska lícuje s izolantem, což usnadňuje zabudování
- Tlakové ložisko HTE-Compact® z jemnozrnného vysokopevnostního betonu
- Přenáší velké síly (tlak) a má a zároveň optimalizovanou tepelnou vodivost
- Lícuje s izolantem, což usnadňuje zabudování
- Izolant je vyroben z tvrzeného pěnového polystyrenu NEOPOR®, který absorbuje a odráží tepelné záření
- Zajišťuje optimální tepelně izolační vlastnosti
- Je k dispozici v tloušťkách 80 mm a 120 mm
- Pomocí QR kódu lze vyvolat nonverbální montážní návod
- Šipky směřují k napojované konstrukci
- Typové označení na horní a spodní hraně prvku
- Chrání tepelně izolační materiál Neopor® a protipožární desku před poškozením.
- V oblasti napojení konstrukcí je použita nerezová ocel, která odolává korozi a má vyšší únosnost; zbylá část smykového prutu je vyrobena z betonářské oceli
- Přenáší posouvající síly
- Na straně balkónu je prut ohnutý směrem nahoru a slouží jako integrovaná lemovací výztuž
- Přídavné třmínky tvaru U nebo pruty příčné rozdělovací výztuže nejsou nutné
- Zajišťuje správnou polohu tažených prutů, takže mimo izolant nejsou nutné příčné pruty jako rozdělovací výztuž
- Možnost jednoduchého navázání do stávající výztuže
- V oblasti napojení konstrukcí je použita nerezová ocel, která odolává korozi a má vyšší únosnost; zbylá část taženého prutu je vyrobena z betonářské oceli
- Přenáší tahové síly
- Redukuje prostup tepla díky zmenšení průřezu prutu v úseku z nerezové oceli
V proudu změn
Podívejme se společně na změny, ke kterým došlo v průběhu let.
Při zavádění nového produktu jsou podpůrné informace nepostradatelné. To věděl také Eberhard Schöck, když v roce 1983 uváděl Schöck Isokorb® na trh. V tehdejší složce s informacemi byly obsaženy všechny podklady k tématu „termicky přerušená balkónová deska s výztuží“ resp. s novým prvkem pro přerušení tepelného mostu: informace o produktu, technické výkresy, montážní návody a zkušební zprávy.
Tato složka s informacemi z roku 1983 ještě existuje – mezitím se však hodně změnilo. Důsledkem rozšíření výrobního programu bylo nutné rozdělit Technické informace na několik částí dle způsobu napojení a provedení. Také jejich vnější podoba prošla během let četnými změnami. Ale jedno zůstalo: detailní technické informace, které projektantům pomáhají při práci.
Tlakové ložisko, důležitá součást prvku Isokorb®, se v roce 1987 vyrábělo kompletně z nerezové oceli. V místě napojení konstrukcí bylo použito hladké oceli, a k přenosu tlakových sil do betonu sloužily přivařené ocelové destičky. Kvůli jeho vzhledu se mu mezi zaměstnanci říkalo lidově "kost".
Tehdejší tlakové ložisko z nerezové oceli bylo v průběhu let nahrazeno inovativním tlakovým ložiskem vyplněným jemnozrnným vysokopevnostním betonem. Prostup tepla se tím snížil v průměru o 24%. Díky geometrii tlakového ložiska lze Schöck Isokorb® ještě snadněji zabudovat.
Na prvku Isokorb vyrobeném v roce 1997 byl velký podíl ruční práce...
…což vzhledem k velké rozmanitosti při montáži jednotlivých typů Isokorb® platí i dnes. Ale také digitalizace již dorazila do výroby – produkce probíhá zcela bez papíru a výrobní výkresy se zobrazují na monitorech. Výroba jednotlivých komponentů potřebných pro Schöck Isokorb® je většinou plně automatizovaná.
Pestrobarevná a křiklavá byla reklama, která chtěla upozornit na sebe a na tento inovativní produkt pro přerušení tepelného mostu.
V posledních letech se změnila veřejná podoba prvku Schöck Isokorb® i jeho marketing. Dnes se využívají profesionální produktové prezentace.
Novinky
Od roku 1983 prochází Schöck Isokorb® neustálým vývojem. V úzké spolupráci s partnery a zákazníky se neustále pracuje na nových nápadech a inovacích s cílem zjednodušit výstavbu.
A tak se všichni zaměstnanci snaží, aby byl Schöck Isokorb® v budoucnu ještě lepší a inovativnější. Podstatné je zde pro nás nejen zdokonalovat produkt a jeho komponenty, ale také reagovat na požadavky trhu. Široké portfolio prvků Schöck Isokorb® proto nabízí také řešení pro rostoucí požadavky na útlum kročejového zvuku, odolnost proti zemětřesení nebo chování balkónů při kmitání. Široká typová nabídka produktové řady Isokorb® poskytuje architektům a projektantům větší možnosti při realizaci jejich projektů.
Referenční projekty
Před použitím v mezinárodních projektech prochází všechny produktové inovace intenzivním vývojem.
Nejlepší zpětnou vazbu však poskytuje stavební praxe.
Originál přesvědčuje a inspiruje v praxi.
Výhody a benefity, které poskytují prvky Isokorb®, nejsou pouze teoretickou záležitostí.

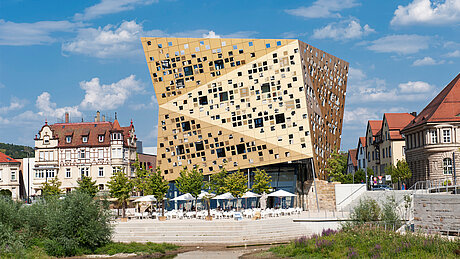

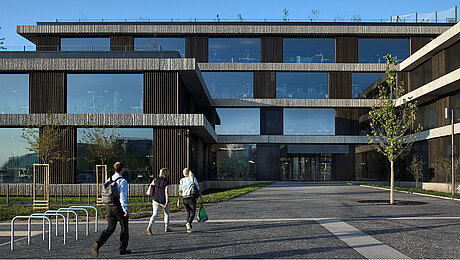

Opravdové nadšení a hrdost vyvolávají působivé a architektonicky i technicky náročné referenční projekty, ve kterých bylo díky tomuto prvku k přerušení tepelného mostu možno skloubit nejvyšší architektonické požadavky a maximální energetickou účinnost
Digitalizace
Na podporu aktérů výstavby je pro prvky Isokorb® a další produkty Schöck k dispozici řada digitálních řešení pro nejrůznější požadavky.
Vlastní digitální řešení a integrace v softwaru pro statické výpočty a knihovny CAD/BIM
-
Návrhový software Schöck Scalix® bude v budoucnu ústředním softwarem pro dimenzování napojení s produkty Schöck a jako webová aplikace skýtá mnoho výhod. Již dnes lze dimenzovat libovolné balkónové geometrie
-
Vyhledávač typů Vám pomůže najít správný prvek Schöck Isokorb® pro Vaše statické požadavky
-
Knihovny CAD/BIM k projektování digitálních modelů budov
Společnost Schöck Vám však neposkytuje podporu pouze svými vlastními digitálními řešeními: návrhové programy integrované v nejdůležitějších softwarových aplikacích pro statické výpočty a CAD/BIM Vám umožňují navrhnout produkty Schöck snadno a pohodlně ve Vašem známém a oblíbeném pracovním softwaru. Projektování je tak snazší, komfortnější a efektivnější.
