Schöck Tronsole® typu Z

Schöck Tronsole® typu Z jest elementem nośnym izolacji akustycznej i przeznaczony jest do stosowania pomiędzy spocznikiem a ścianą klatki schodowej (murowanej lub żelbetowej). Dzięki skutecznemu wytłumieniu dźwięków uderzeniowych nie trzeba już wykonywać podłogi pływającej na spoczniku międzypiętrowym. To prowadzi do zmniejszenia grubości spoczników oraz przyspiesza prace budowlane.

więcej
Schöck Tronsole® typu Z: Oddzielenie akustyczne pomiędzy spocznikiem a ścianą
Zalety
  • Podpora elastomerowa Schöck Elodur®
    Zmniejszenie poziomu dźwięków uderzeniowych ∆Lw ≥ 27dB
  • Aprobaty i dopuszczenia
    Aprobata techniczna ITB
  • Warianty produktu
    Dodatkowe warianty produktu dla sił odrywających i sił poziomych
  • Niezakłócony przebieg spoin
    Począwszy od grubości płyty spocznika 180mm Tronsole® typ Z w stanie zabudowanym jest niewidoczny
  • Ramka zamykająca
    Ramka zamykająca wokół całego elementu daje możliwość dalszego łączenia z Schöck Tronsole® typu L-250
  • Klasa odporności ogniowej R120
    Połączenia wykonane z elementami Tronsole® typu Z spełniają wymagania klasy odporności ogniowej  R120 zgodnie z opinią ITB: 02455/14/Z00NP
Systemy schodów
+ + + +

Typu T-V4

Typu T-V4

Typu L

Typu Z

Schöck Tronsole® typu Z: Oddzielenie akustyczne pomiędzy spocznikiem a ścianą
Tronsole® typu Z

Oddzielenie  akustyczne  spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.

Dla typu Z

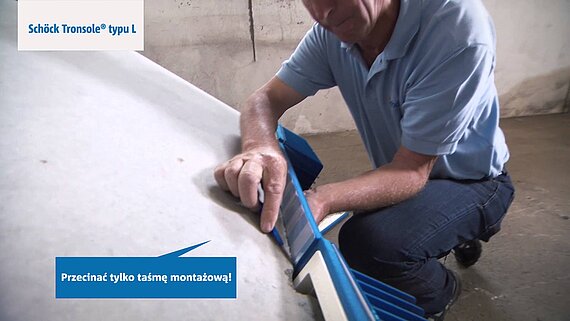

Schöck Tronsole® typu L: Oddzielenie akustyczne w spoinie pomiędzy schodami a ścianą
Tronsole® typu L

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów  lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Schöck Tronsole® typu T: Oddzielenie akustyczne pomiędzy biegiem schodów a spocznikiem
Tronsole® typu T-V4

Oddzielenie  akustyczne  biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).

Dla typu T

Prosty bieg schodów, spocznik i bieg schodów oddzielone
Oddzielenie biegu schodów od stropu przy zastosowaniu typu T, spocznika od ściany przy użyciu typu Z. Schody są izolowane od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanych akustycznie schodów stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Prosty bieg schodów, spocznik i bieg schodów oddzielone
Prosty bieg schodów, spocznik i bieg schodów oddzielone

Oddzielenie  akustyczne  spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.

Dla typu Z

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów  lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Oddzielenie  akustyczne  biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).

Dla typu T

Schöck Elodur®
Schöck Elodur®

Schöck Elodur® jest nowo opracowaną podporą elastomerową i stanowi istotny element składowy Schöck Tronsole®. W porównaniu do zwykłych podpór stosowanych w izolacji akustycznej, te które zastosowano w nowych elementach Schöck Tronsole®, dają wyniki lepsze o około 10 dB. To sprawia, że odczuwalna subiektywnie głośność staje się o połowę niższa.
