Tronsole®

Bezpieczeństwo z niebieską linią

W przypadku systemów wytłumiających dźwięki uderzeniowe podczas projektowania i już przy realizacji powstaje niebieska linia, która okala oddzielone akustycznie schody. By uzyskać pewną izolację akustyczną.

Sprawdź czy w Twojej inwestycji spełnione są wymagania normowe w zakresie izolacyjności akustycznej.

Obejrzyj wywiad z ekspertem

Bezpieczne projektowanie

Elementy systemu izolacji akustycznej Schöck Tronsole® typu T, Q, F, Z posiadają aprobatę techniczną wydaną przez Instytut Techniki Budowlanej. Dane zawarte w aprobacie pozwalają na większe bezpieczeństwo w fazie projektowania oraz długotrwałe wytłumienie dźwięków uderzeniowych na klatce schodowej.

Wyzwanie i jego rozwiązanie

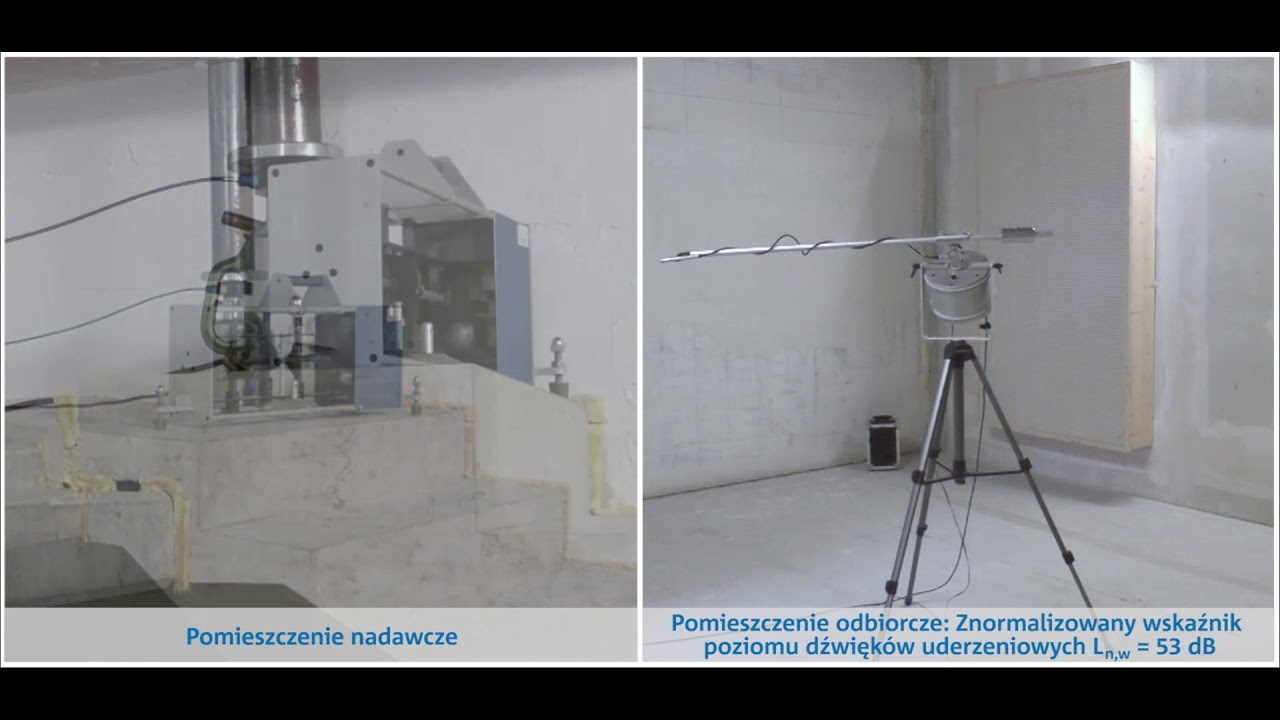

Procedura badawcza dla określenia izolacji akustycznej dla schodów została opisana w projekcie normy DIN 7396 „ Akustyka w budownictwie – Metody badawcze dla opisania oddzielenia akustycznego schodów żelbetowych“, Wydanie 06.2016. Wszystkie typy Schöck Tronsole® zostały zbadane wg tej procedury.

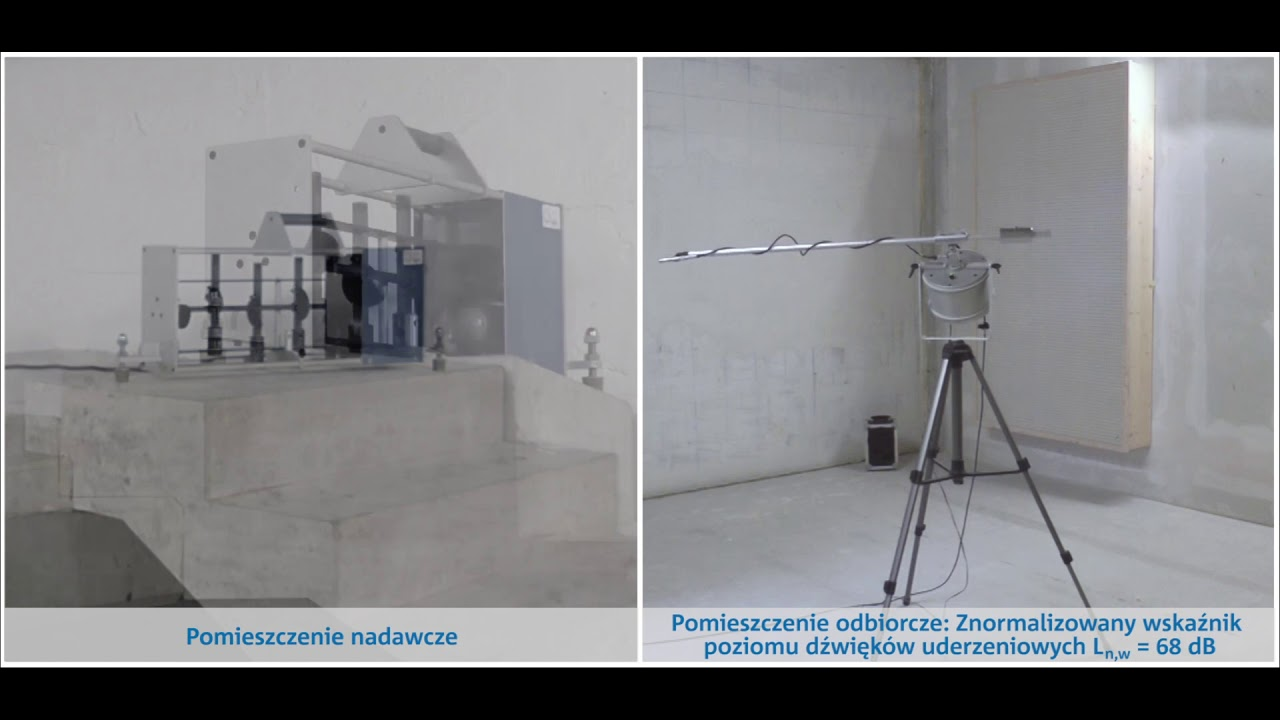

Bieg schodowy bez oddzielenia akustycznego

Bieg schodowy z oddzieleniem akustycznym w postaci paska elastomeru

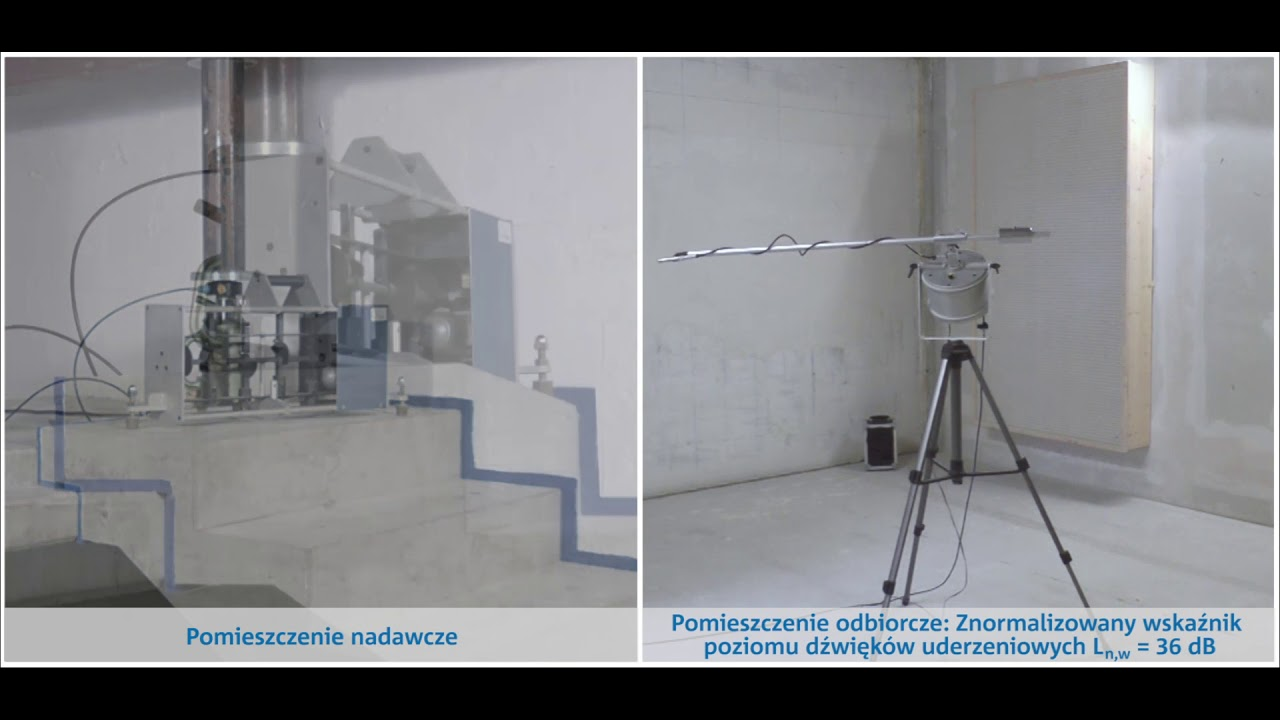

Bieg schodowy z systemem izolacji akustycznej Schöck Tronsole®

Kompletny system do wszystkich rodzajów schodów

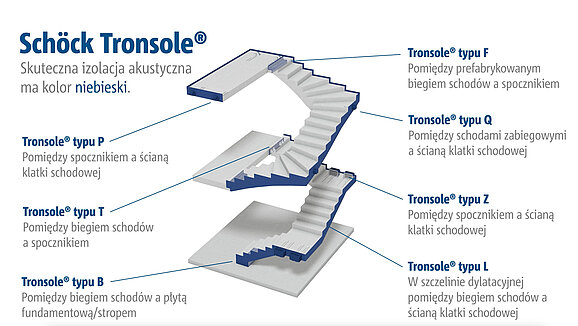

Chcąc zapewnić optymalne wytłumienie dźwięków uderzeniowych, należy uwzględnić wszystkie połączenia na klatce schodowej. Najłatwiej i najbezpieczniej można tego dokonać,  stosując kompleksowe rozwiązanie – takie jak elementy Schöck Tronsole®. Idealnie dopasowane warianty elementów Schöck Tronsole® gwarantują ponadbranżową, efektywną izolację akustyczną i to w przypadku wszystkich schodów prostych, jak i zabiegowych.

+ + + +

Typu F-V1

Typu F-V1

Typu L

Typu Q

Tronsole® typu F-V1

Oddzielenie  akustyczne  biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)

Dla typu F

Tronsole® typu L

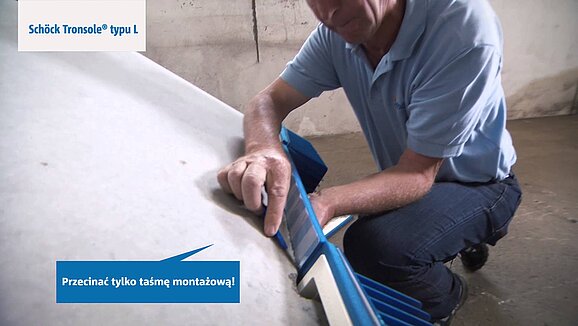

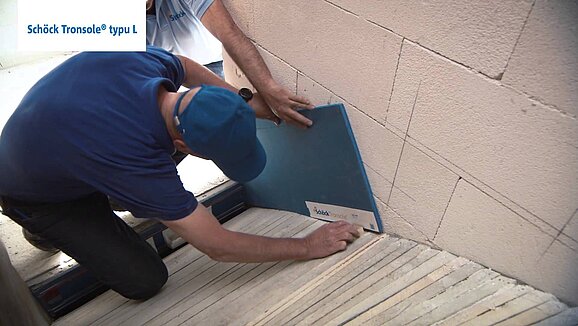

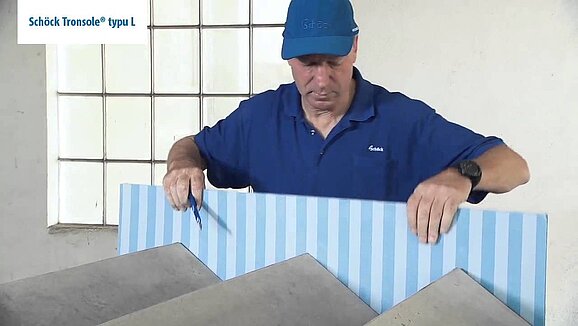

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Tronsole® typu Q

Oddzielenie akustyczne schodów zabiegowych i ściany klatki schodowej.

 Dla typu Q

Schody kręte

Oddzielenie biegu schodów krętych od stropu przy zastosowaniu typu F, a od ściany przy użyciu typu Q. Szczelina jest wykonywana przy użyciu typu L. Tak więc niebieska linia wokół oddzielanego akustycznie biegu stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi

Schody kręte
Schody kręte

Oddzielenie  akustyczne  biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)

Dla typu F

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Oddzielenie akustyczne schodów zabiegowych i ściany klatki schodowej.

 Dla typu Q

+ + + +

Typu B-V1

Typu L

Typu F-V1

Typu F-V1

Tronsole® typu B-V1

Oddzielenie akustyczne biegu schodów od płyty fundamentowej/stropowej. Bieg schodów moży być wykonany jako monolityczny lub prefabrykowany.

Dla typu B

Tronsole® typu L

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów  lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Tronsole® typu F-V1

Oddzielenie  akustyczne  biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)

Dla typu F

Prosty bieg schodów, bieg schodów oddzielony akustycznie, spocznik z podłogą pływającą

Oddzielenie biegu schodów od stropu przy zastosowaniu typu F, a od płyty posadzki typ B. Bieg schodów jest izolowany od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanego akustycznie biegu stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi

Prosty bieg schodów, bieg schodów oddzielony akustycznie, spocznik z podłogą pływającą
Prosty bieg schodów, bieg schodów oddzielony akustycznie, spocznik z podłogą pływającą

Oddzielenie akustyczne biegu schodów od płyty fundamentowej/stropowej. Bieg schodów moży być wykonany jako monolityczny lub prefabrykowany.

Dla typu B

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów  lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Oddzielenie  akustyczne  biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)

Dla typu F

+ + + +

Typu T-V4

Typu T-V4

Typu L

Typu Z

Schöck Tronsole® typu T: Oddzielenie akustyczne pomiędzy biegiem schodów a spocznikiem
Tronsole® typu T-V4

Oddzielenie  akustyczne  biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).

Dla typu T

Tronsole® typu L

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów  lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Tronsole® typu Z

Oddzielenie  akustyczne  spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.

Dla typu Z

Prosty bieg schodów, spocznik i bieg schodów oddzielone

Oddzielenie biegu schodów od stropu przy zastosowaniu typu T, spocznika od ściany przy użyciu typu Z. Schody są izolowane od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanych akustycznie schodów stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi

Prosty bieg schodów, spocznik i bieg schodów oddzielone
Prosty bieg schodów, spocznik i bieg schodów oddzielone

Oddzielenie  akustyczne  biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).

Dla typu T

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów  lub spocznikiem a ścianą klatki schodowej.

Dla typu L

Oddzielenie  akustyczne  spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.

Dla typu Z

Do pobrania

1
1 Prospekty
Prospekt Schöck Tronsole®
pdf, 3 MB (03.04.2024)
2
2 Informacje techniczne
Informacja techniczna Schöck Tronsole®
pdf, 48 MB (17.05.2022)
3
3 Prospekty
Poradnik projektanta – Schody
pdf, 4 MB (04.04.2022)
4
4 Program obliczeniowy
Program obliczeniowy Schöck Tronsole®
xlsx, 8 MB (21.06.2024)
