Wybuduj z nami dom energooszczędny.

Nasze produkty Schöck Isokorb®, Schöck Sconnex® i Schöck Isolink® ułatwią Ci to zadanie.

więcej

Co zyskasz ?



Ekonomiczność

  • Obniżenie kosztów energii potrzebnej do ogrzewania i chłodzenia budynku
  • Eliminacja części robót wykończeniowych – układanie izolacji termicznej i jastrychu na balkonach i daszkach, co oprócz potanienia procesu budowy zwiększa też trwałość i bezawaryjność konstrukcji (Isokorb®)
  • Eliminacja części robót wykończeniowych – układanie izolacji termicznej wokół ścian i słupów zlokalizowanych w zewnętrznej części budynków (Sconnex®)
  • Przyspieszenie procesu budowy w związku z możliwością zastosowania elementów prefabrykowanych
  • Zmniejszenie grubości izolacji zewnętrznej poprzez uwzględnienie redukcji mostków termicznych

Wygląd budynku

  • Cienkie i estetyczne balkony i daszki bez dodatkowego ocieplenia (Isokorb®)
  • Trwałość wizualna elewacji dzięki eliminacji warstw wykończeniowych – izolacji termicznej i jastrychu, które w tradycyjnych rozwiązaniach szybko ulegają korozji biologicznej (Isokorb®)
  • Możliwość kształtowania elewacji z zastosowaniem balkonów, daszków i innych elementów oddzielonych termicznie wykonanych z betonu architektonicznego (Isokorb®)
  • Możliwość wykonania elewacji wentylowanych wolnej od mostków termicznych i wykończonej deską elewacyjną (Isolink®)
  • Możliwość wykonania elewacji betonowej wolnej od mostków termicznych (Isolink®)
  • Wysoka jakość, dokładność i powtarzalność elementów konstrukcji dzięki możliwości zastosowania elementów prefabrykowanych

Zwiększenie wartości budynku

Budynki zbudowane przy użyciu technologii energooszczędnych, które generują docelowo niższe koszty utrzymania, są coraz częściej wybierane przez kupujących

Zdrowie

  • Minimalizacja mostków termicznych zapobiega powstawaniu na wewnętrznych powierzchniach ścian niekorzystnie wpływających na zdrowie człowieka pleśni i grzybów
Bil_REF_PL_Budownictwo jednorodzinne_mit Marker_#SALL_AIN_V1 2.jpg

Balkon

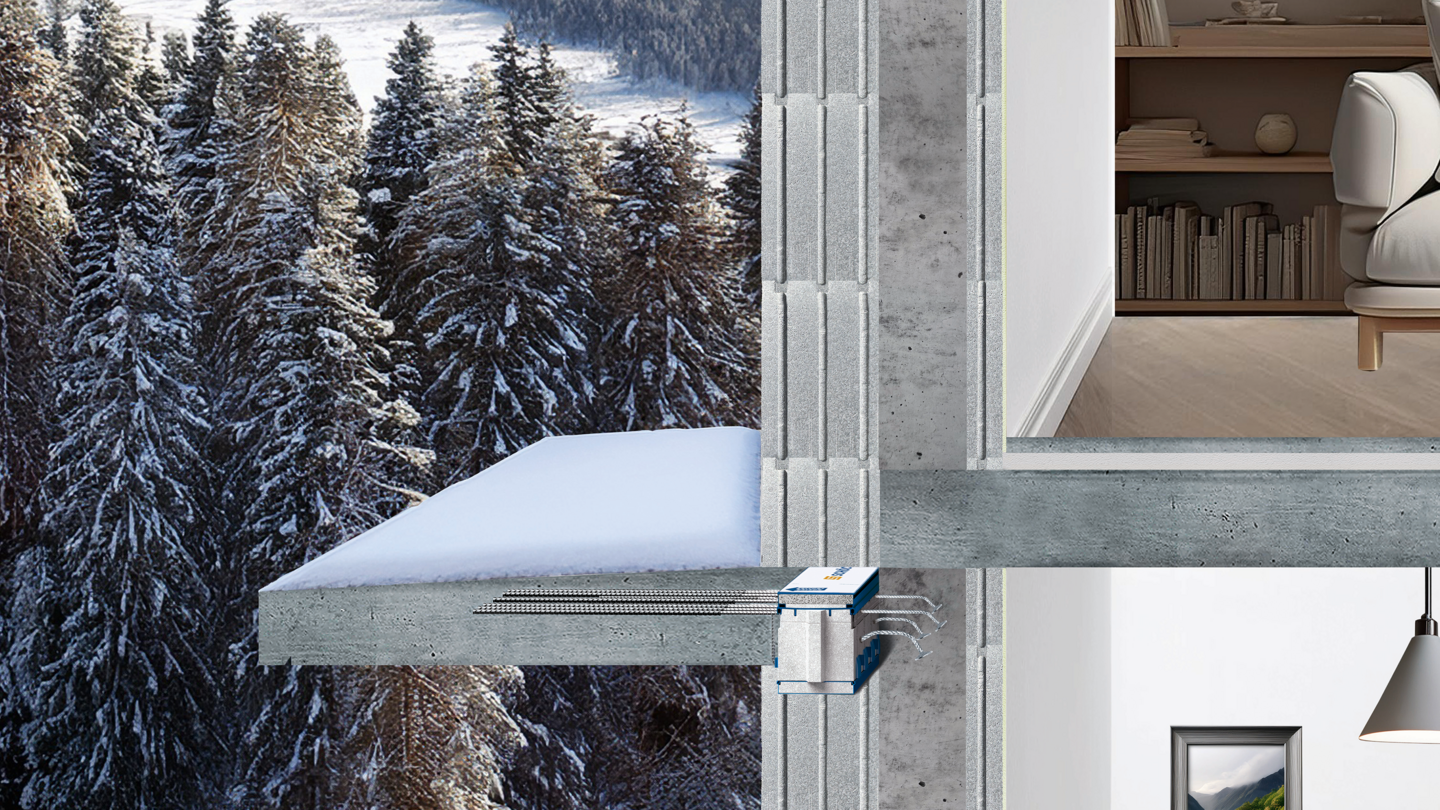

Balkony i daszki są elementami konstrukcyjnymi połączonymi z konstrukcją budynku. Sytuacja ta sprawia , że przerwana zostaje ciągłość izolacji termicznej ściany zewnętrznej, co powoduje powstanie dużego mostka cieplnego. Aby zabezpieczyć te elementy przed negatywnymi skutkami mostków cieplnych należy pomiędzy konstrukcją balkonu i stropu zamontować łącznik termoizolacyjny Schöck Isokorb® T lub XT.

Balkon z mostkiem cieplnym
Str.internetowa_Balkon_Izolacja obustronna_detal.jpg

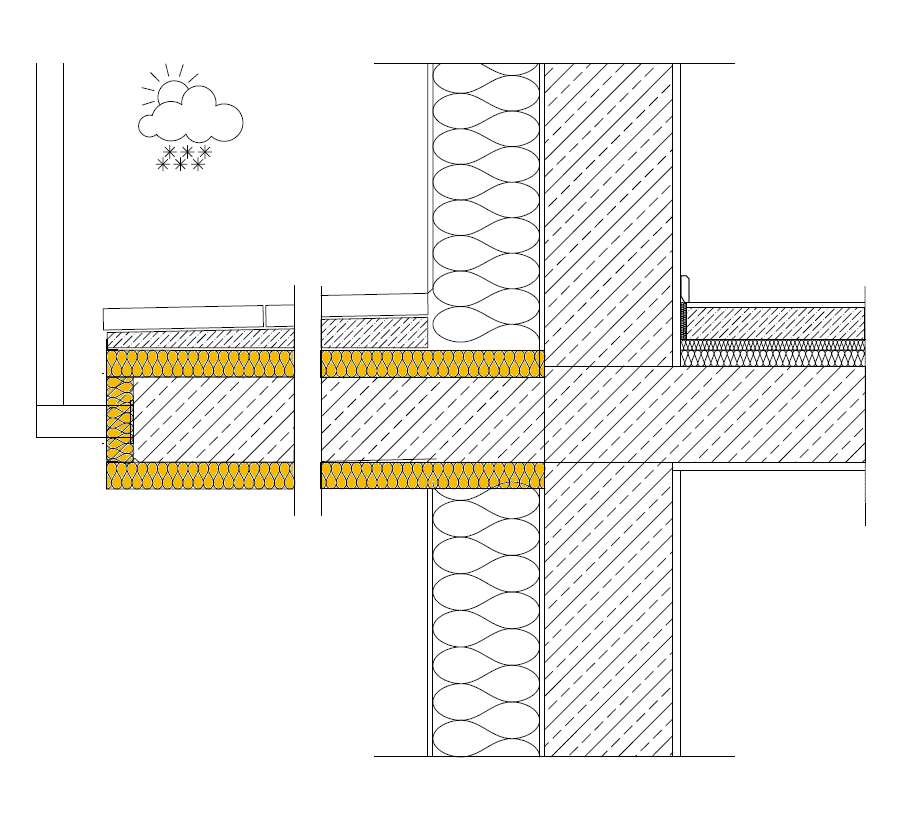

Balkon z mostkiem cieplnym – przerwa w izolacji ściany zewnętrznej w strefie płyty balkonowej. Ta niezaizolowana strefa powoduje bardzo duże straty ciepła na długości połączenia balkonu i stropu z jednoczesnym znacznym obniżeniem temperatury na wewnętrznej powierzchni ściany. Sytuacja ta powoduje duże ryzyko kondensacji pary wodnej na zimnej powierzchni wewnętrznej ściany, a w dłuższej perspektywie pojawienie się zagrzybienia.

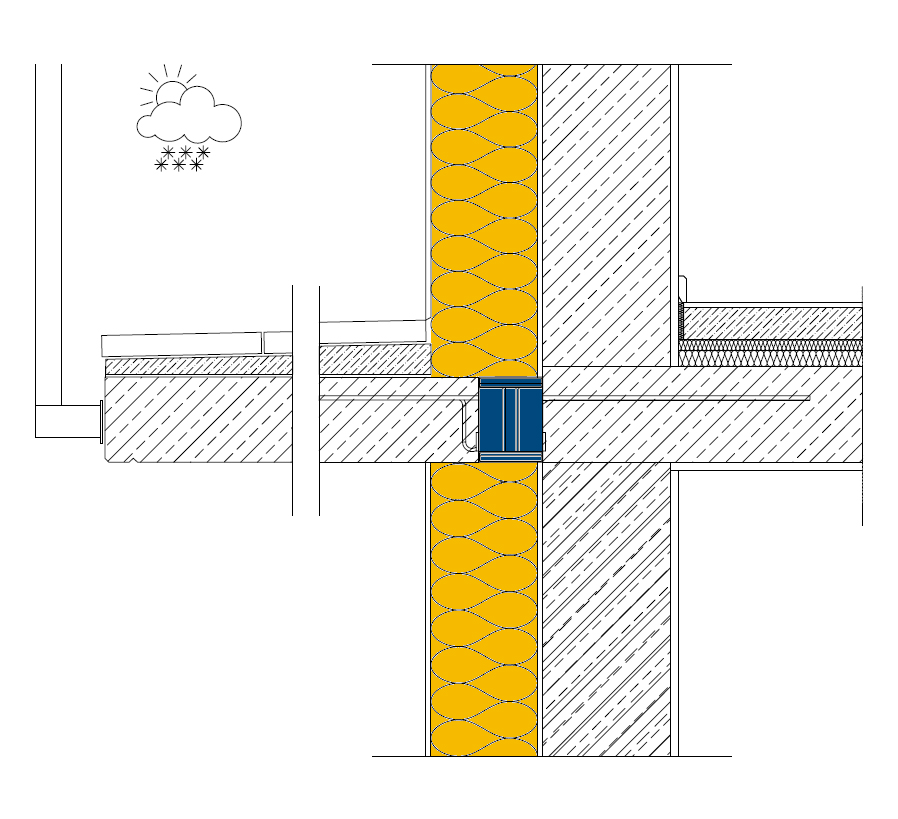

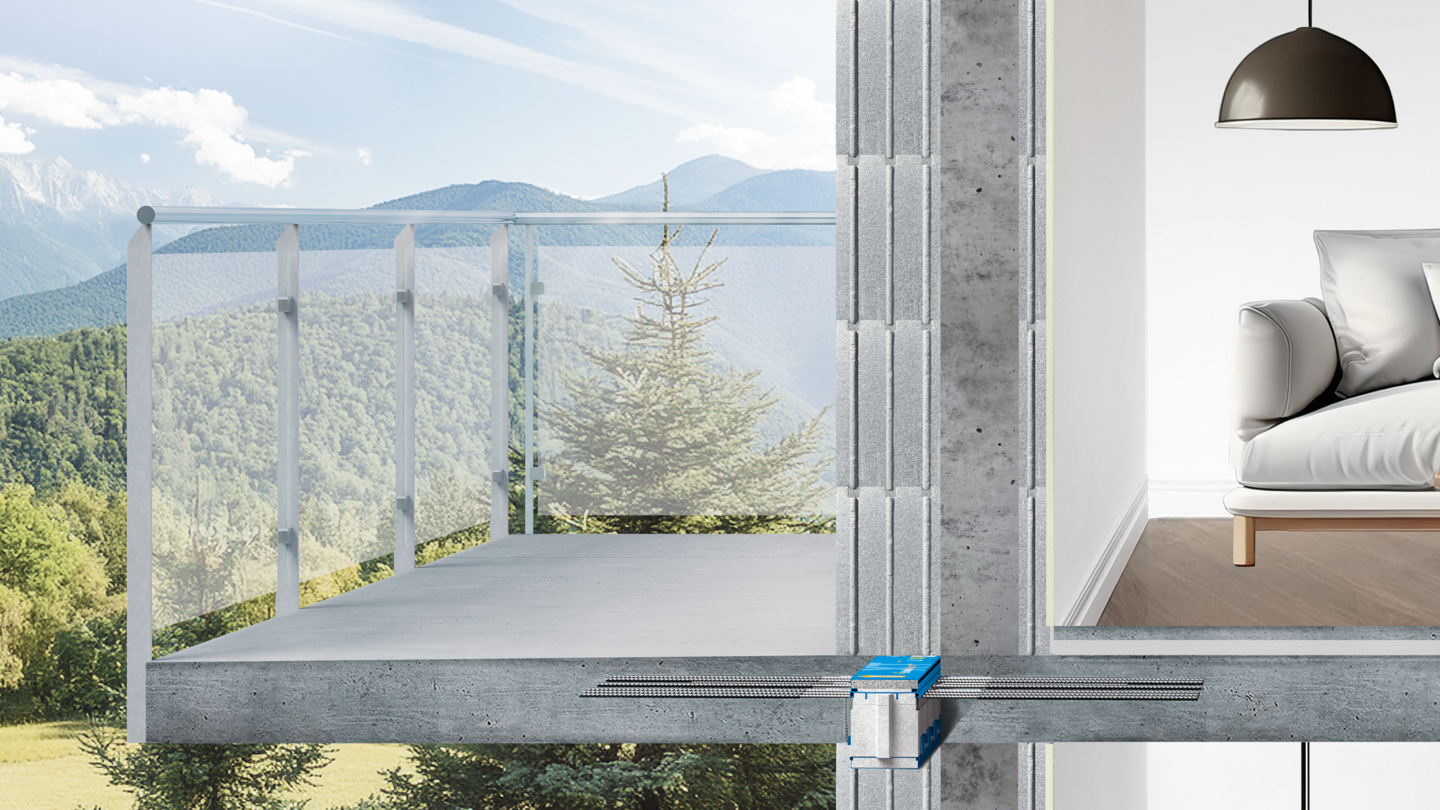

Balkon z Schöck Isokorb®
Str.internetowa_Balkon_Izokorb XT_detal.jpg

Pomiędzy płytą balkonu a stropem znajduje się łącznik termoizolacyjny. Produkt ten pełni podwójną funkcję: tworzy ciągłą izolację zewnętrzną ściany oraz przekazuje obciążenia z płyty balkonu na strop. Rozwiązanie to najskuteczniej eliminuje problem mostka cieplnego.

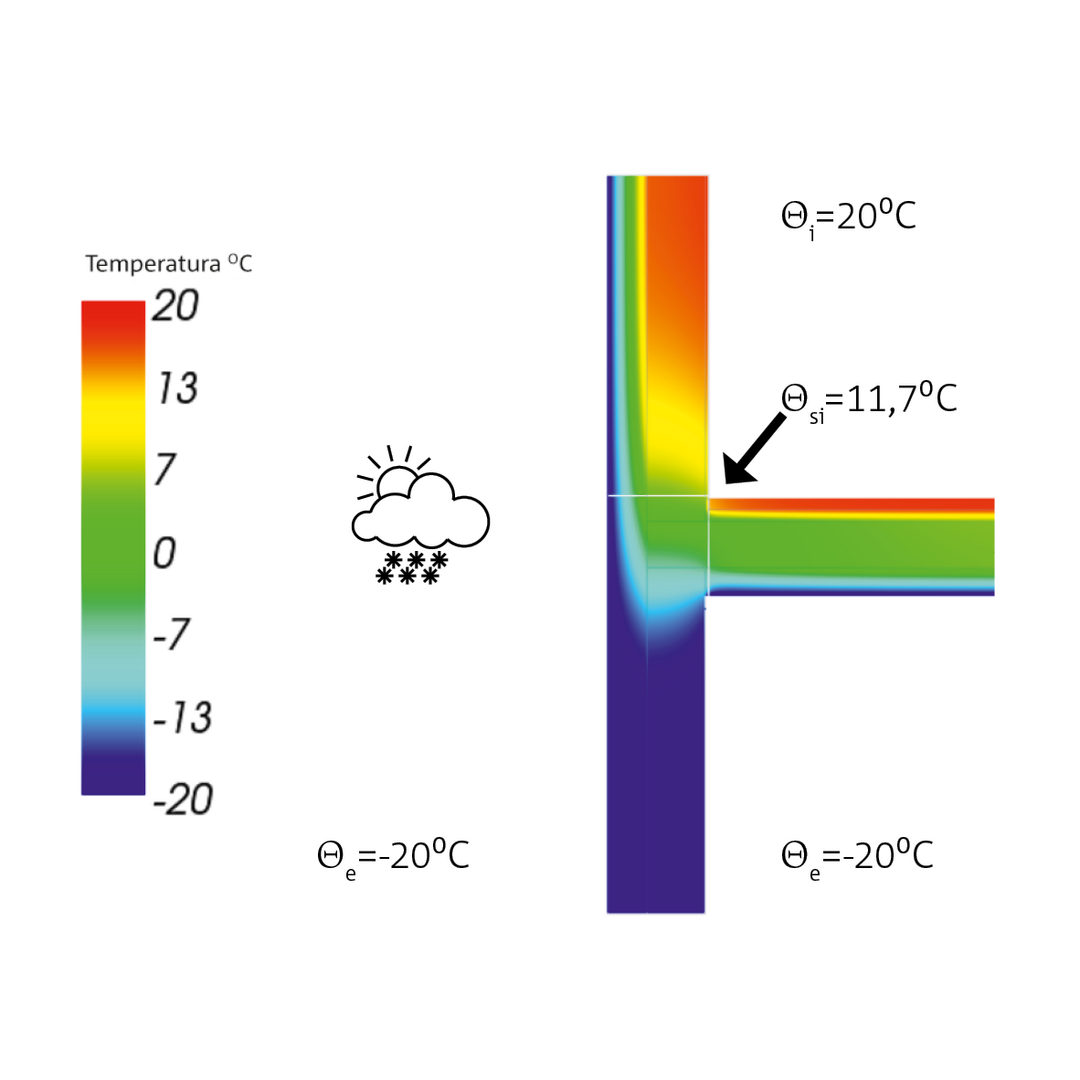

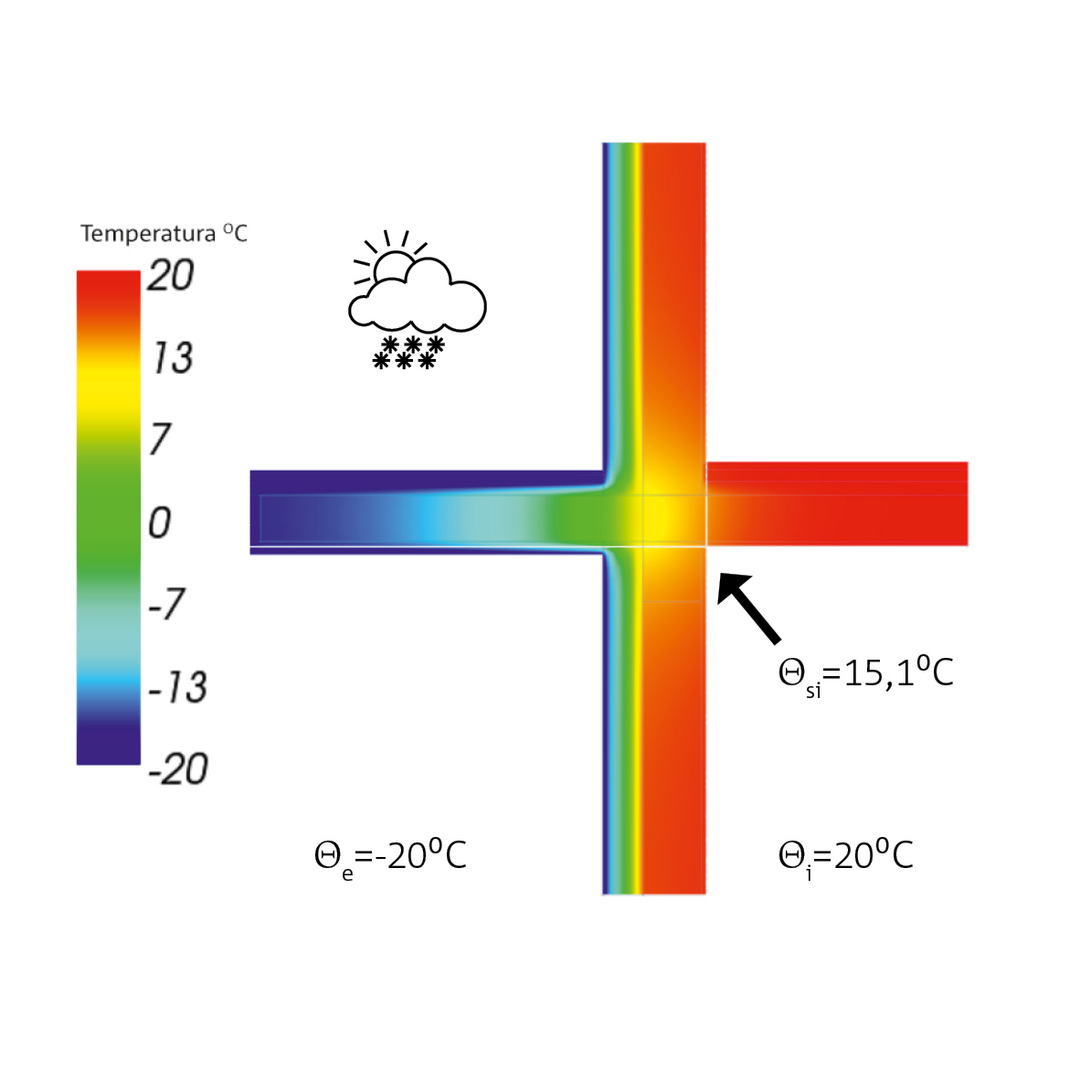

Balkon z mostkiem cieplnym – rozkład temperatur. Wyraźnie widoczne jest obniżenie temperatury w narożniku wewnętrznej powierzchni ściany i sufitu oraz w narożniku wewnętrznej powierzchni ściany i podłogi. Istnieje duże ryzyko powstania zagrzybienia w skutek kondensacji pary wodnej na wychłodzonej wewnętrznej powierzchni przegrody. Widać także, że energia cieplna zużywana jest niepotrzebnie na ogrzanie płyty balkonowej połączonej monolitycznie ze stropem.

Legenda:

Θe – temperatura zewnętrzna
Θ– temperatura wewnątrz pomieszczenia
Θsi – temperatura na powierzchni wewnętrznej przegrody

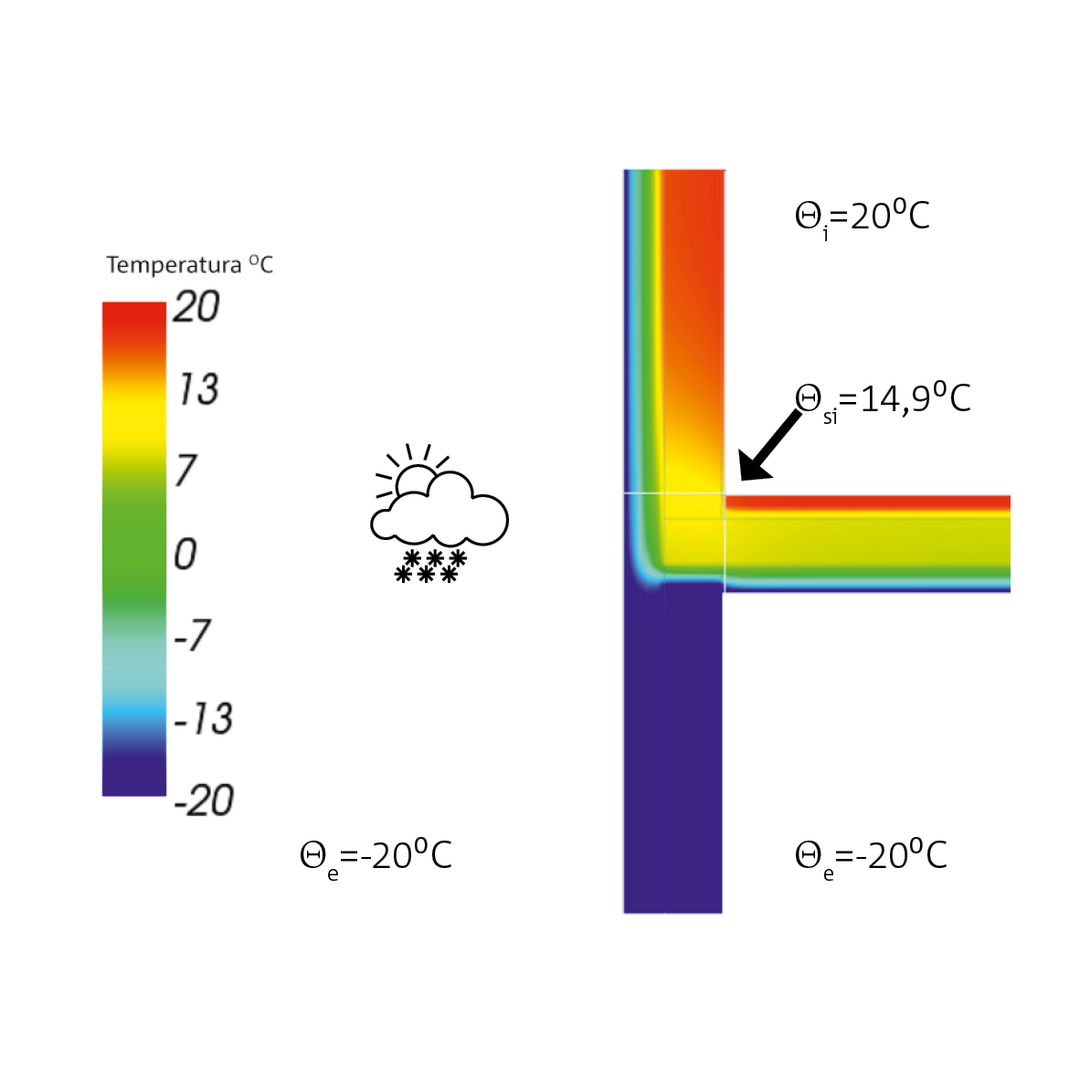

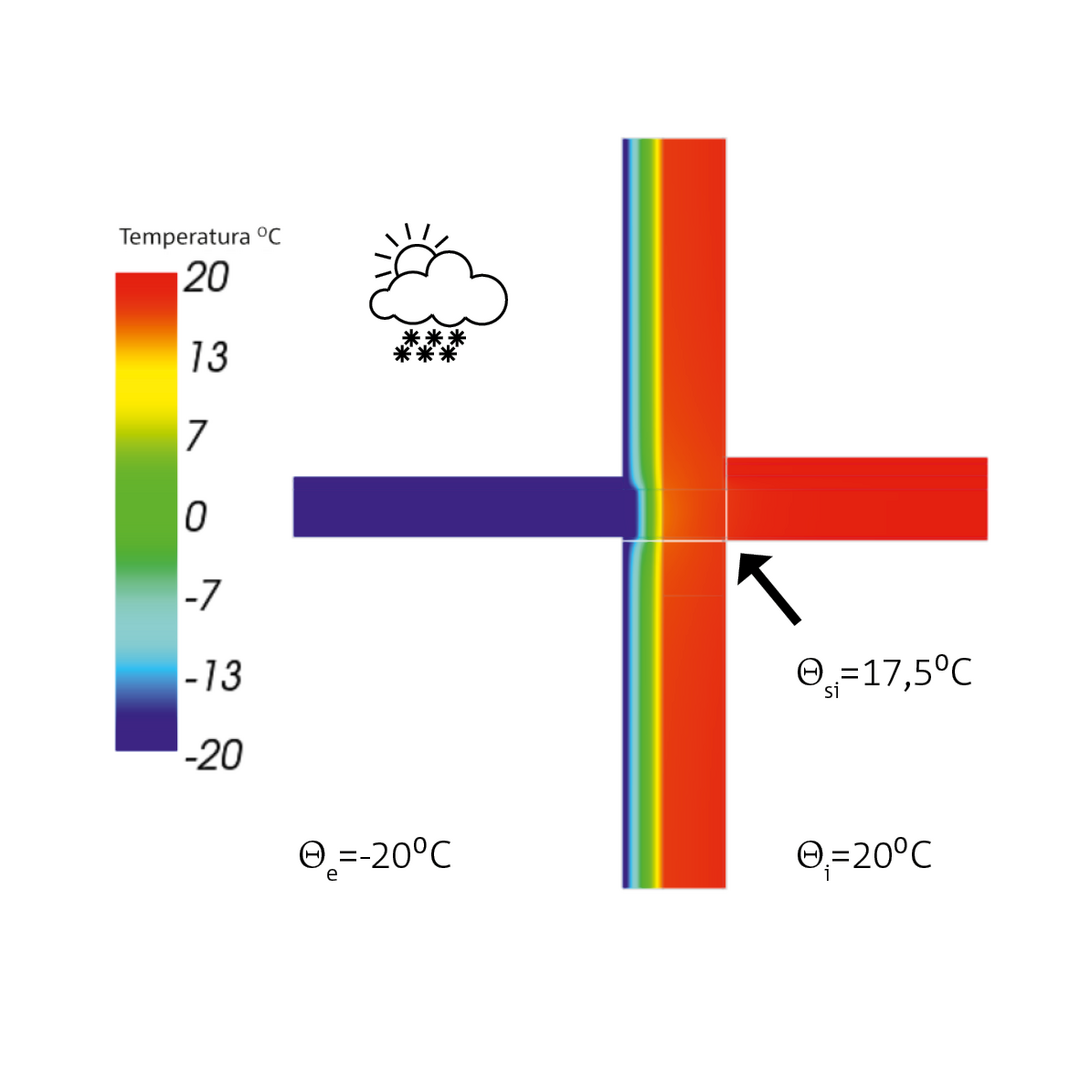

Balkon z wyeliminowanym mostkiem cieplnym – rozkład temperatur. Zamontowany łącznik termoizolacyjny Schöck Isokorb® XT typu K pomiędzy płytą balkonu i stropem tworzy ciągłą izolację zewnętrzną ściany i eliminuje mostek cieplny. Temperatura w narożniku wewnętrznej powierzchni ściany i sufitu oraz w narożniku wewnętrznej powierzchni ściany i podłogi jest o ponad 2°C wyższa w porównaniu do rozwiązania bez łącznika, co skutecznie zabezpiecza to miejsce przed powstaniem zagrzybienia.

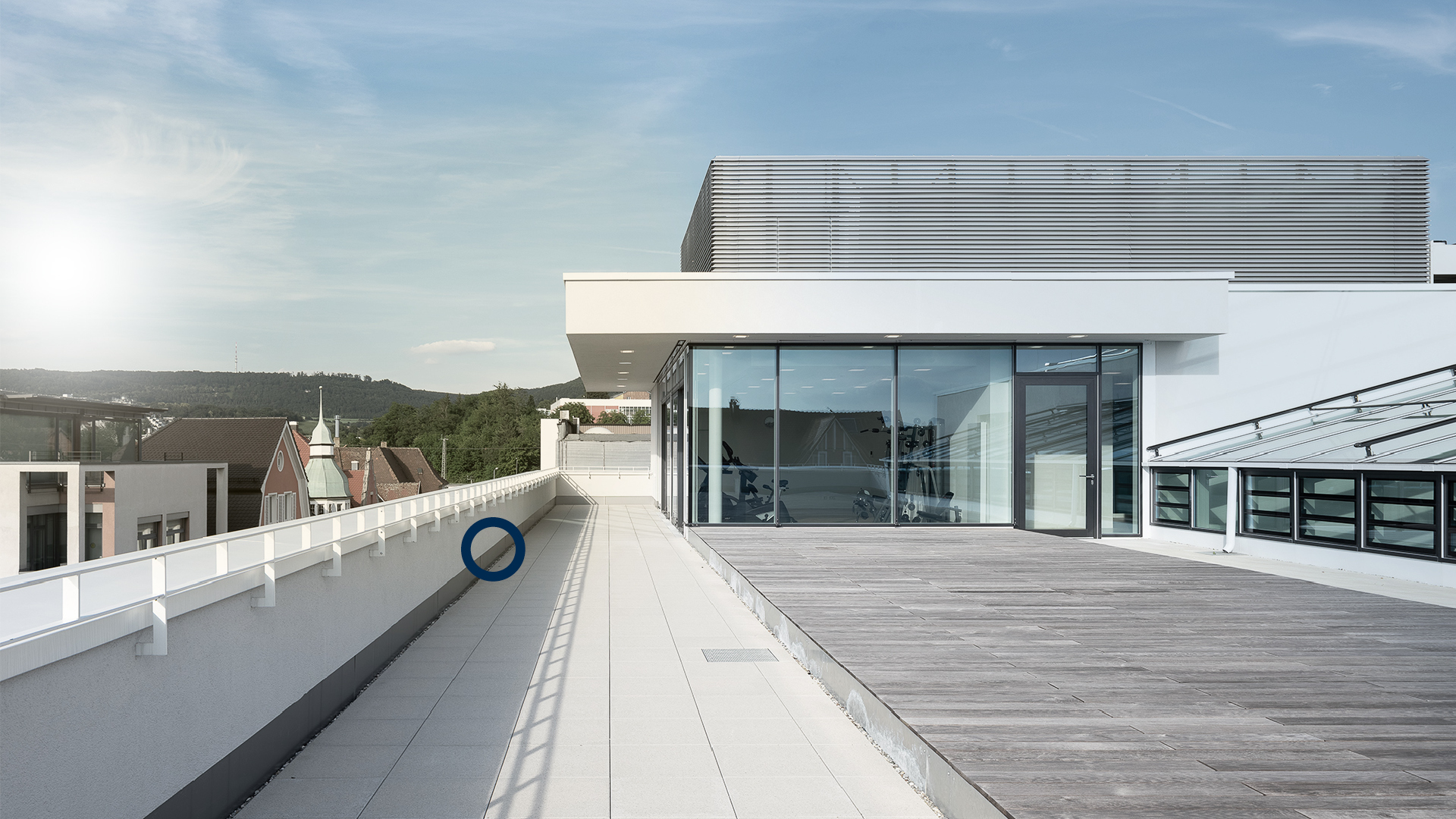

Balustrada

Żelbetowa balustrada tarasu lub ścianka attykowa płaskiego stropodachu połączona z konstrukcją budynku jest najczęściej usytuowana w narożu ściany zewnętrznej i płyty stropowej. To narożne miejsce jest geometrycznym mostkiem cieplnym i wymaga szczególnej ochrony przed możliwością powstania zagrzybienia z powodu dużej utraty ciepła. Rozwiązaniem są łączniki termoizolacyjne Schöck Isokorb® XT typu A i typu F.

Balustrada z mostkiem cieplnym
Str.internetowa_Attyka_Izolacja obustronna_detal.jpg

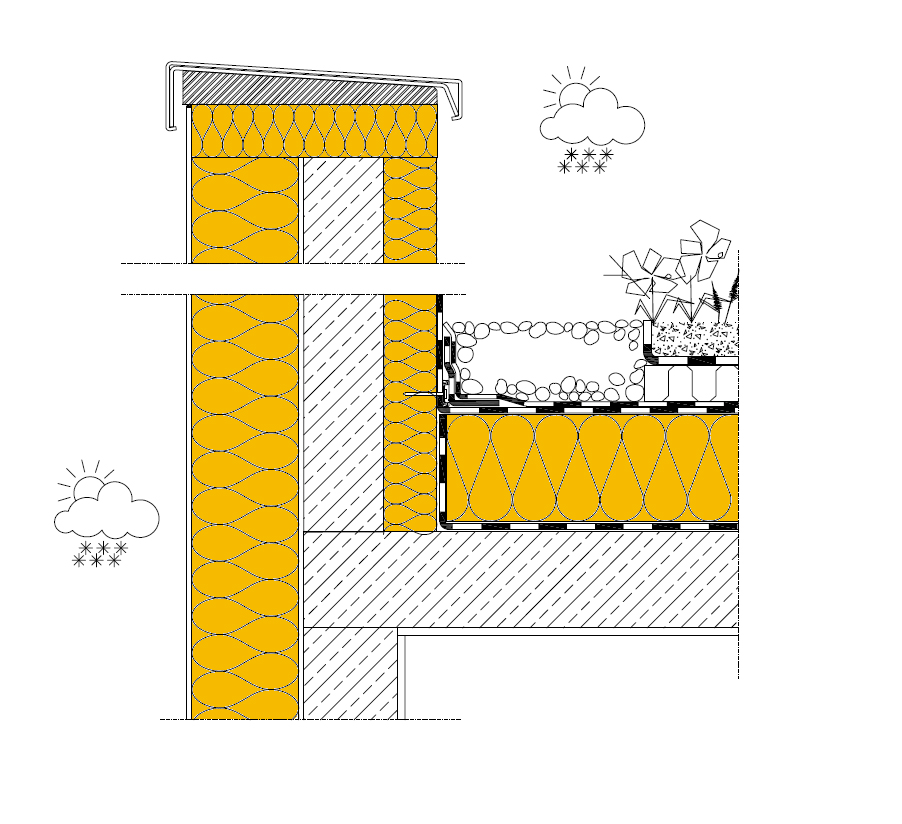

Żelbetowa balustrada tarasu z mostkiem cieplnym – przerwana pozioma izolacja termiczna tarasu przez balustradę stanowi duży mostek cieplny. Negatywny skutek mostka dodatkowo potęguje usytuowanie balustrady w narożniku zewnętrznym. Dodatkowe straty ciepła na 1 mb  są porównywalne do strat ciepła przez 2-3 m2 powierzchni ściany zewnętrznej.   Znacznie obniżona temperatura na wewnętrznej powierzchni przegrody sprzyja powstaniu zagrzybienia.

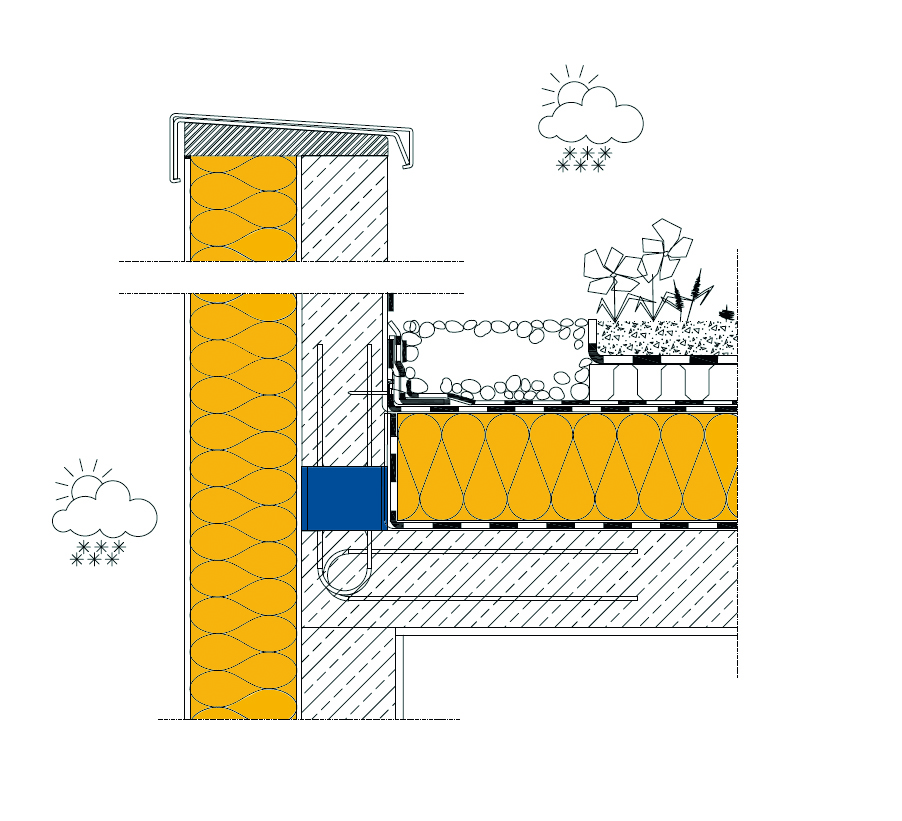

Balustrada z Schöck Isokorb®
Str.internetowa_Attyka_Izokorb AXT_detal.jpg

Łącznik termoizolacyjny wbudowany pomiędzy pionową żelbetową balustradą tarasu a stropodachem tworzy ciągłą izolację zewnętrzną,  skutecznie eliminując bardzo duży mostek cieplny. Efektem takiego rozwiązania jest znaczące ograniczenie strat ciepła oraz wyeliminowanie ryzyka zagrzybienia.

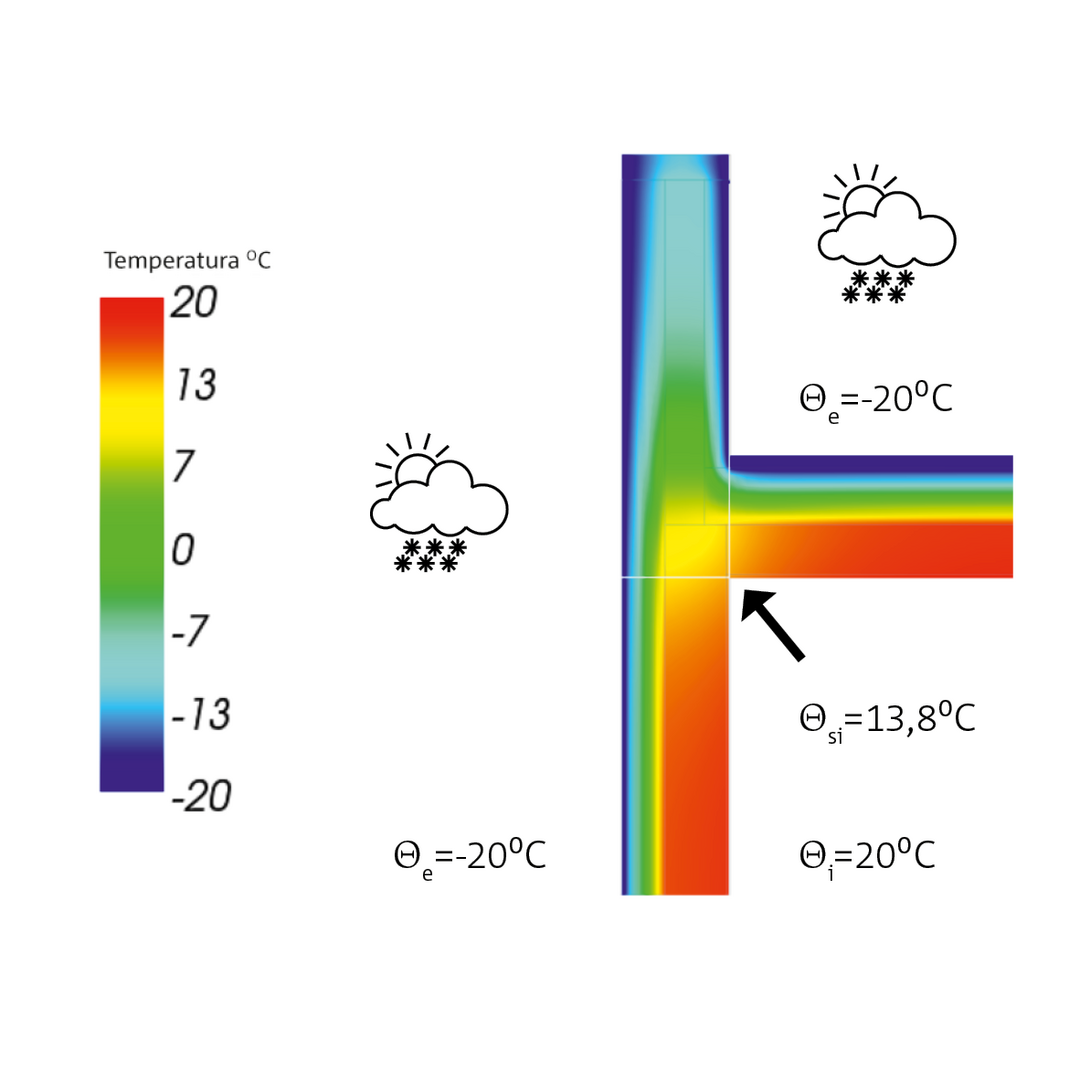

Żelbetowa balustrada tarasu z mostkiem cieplnym – rozkład temperatur. Wyraźnie widoczne obniżenie temperatury w narożniku wewnętrznej powierzchni ściany i sufitu z powodu kumulacji geometrycznego (narożnik zewnętrzny) i materiałowego (nieodizolowana konstrukcja balustrady od stropu) mostka cieplnego. Istnieje duże ryzyko powstania zagrzybienia wskutek kondensacji pary wodnej na wychłodzonej wewnętrznej powierzchni przegrody. Widać także, że energia cieplna zużywana jest niepotrzebnie na ogrzanie balustrady połączonej monolitycznie ze stropem.

Legenda:
Θe – temperatura zewnętrzna
Θi – temperatura wewnątrz pomieszczenia
Θsi – temperatura na powierzchni wewnętrznej przegrody

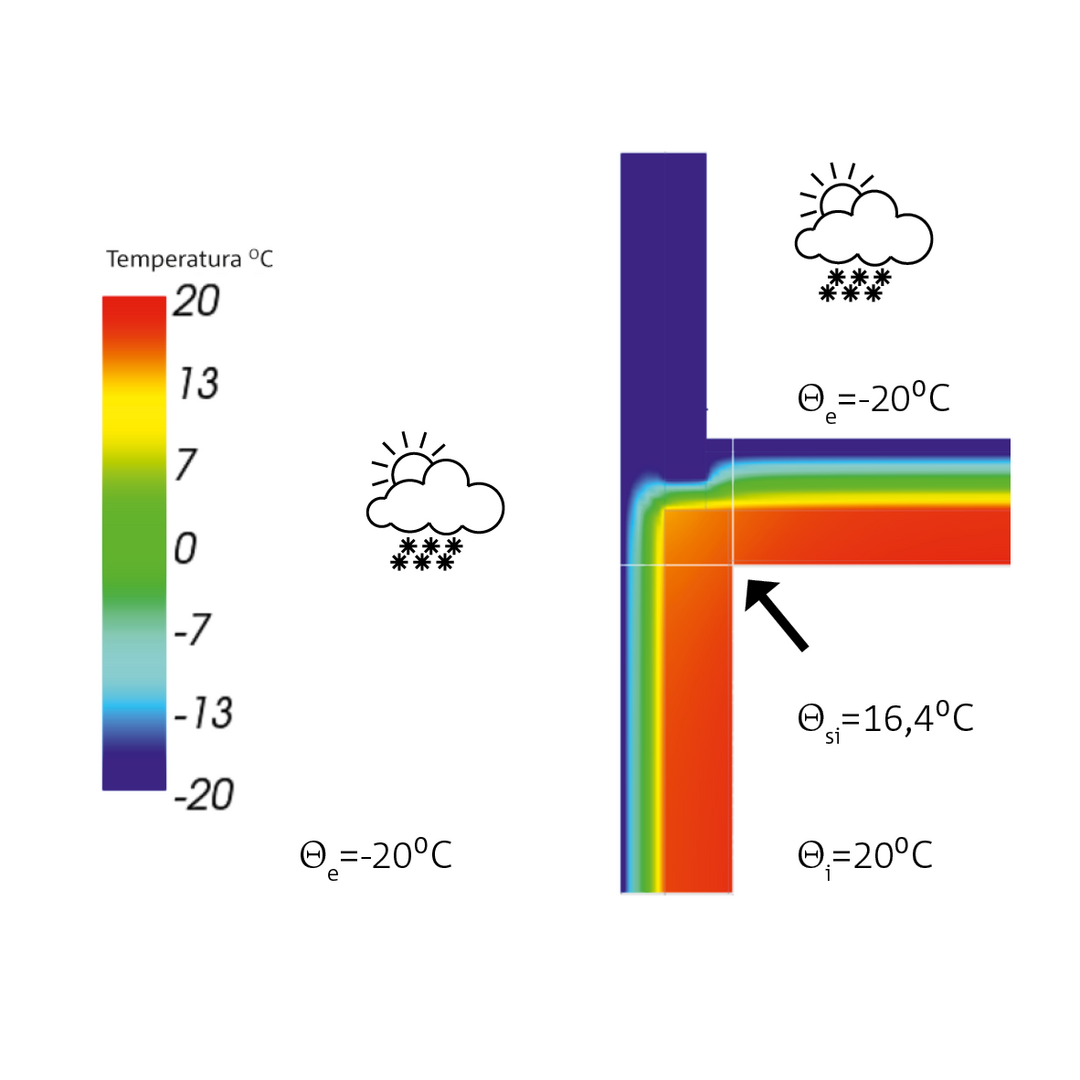

Żelbetowa balustrada tarasu z wyeliminowanym mostkiem cieplnym – rozkład temperatur. Zamontowany łącznik termoizolacyjny Schöck Isokorb® XT typu A pomiędzy żelbetową balustradą i stropem tworzy ciągłą izolację zewnętrzną stropodachu i eliminuje mostek cieplny. Temperatura w narożniku wewnętrznej powierzchni ściany i sufitu jest o prawie 3oC wyższa w porównaniu do rozwiązania bez łącznika ,co skutecznie zabezpiecza to miejsce przed powstaniem zagrzybienia.

Bil_REF_PL_Budownictwo jednorodzinne_mit Marker_#SALL_AIN_V1 4.jpg
Słup i ściana zewnętrzna

Słup żelbetowy i żelbetowa ściana nośna znajdujące się w nieogrzewanej strefie budynku, często usytuowane w narożu stropu i ściany zewnętrznej, mogą być przyczyną dużego mostka cieplnego. Aby uchronić się przed negatywnymi skutkami tego mostka (np. powstanie zagrzybienia) należy te miejsca zabezpieczyć termicznie stosując produkt Schock Sconnex® typ W lub P. Do oddzielenia termicznego ścian murowanych służy Schock Sconnex® typ M.

Ściana z mostkiem cieplnym
Str.internetowa_Bez Sconnex W_mostek cieplny_detal.jpg

Nierzadki przypadek w budynku , kiedy nad żelbetową konstrukcją nośną znajdującą się w strefie nieogrzewanej - ścianą lub słupem -  mamy pomieszczenia ogrzewane. Połączenie ściany lub słupa ze stropem tworzy duży liniowy bądź punktowy mostek cieplny (przerwa w izolacji termicznej stropu) ze wszystkimi jego negatywnymi konsekwencjami (duże straty ciepła , ryzyko pojawienia się zagrzybienia)

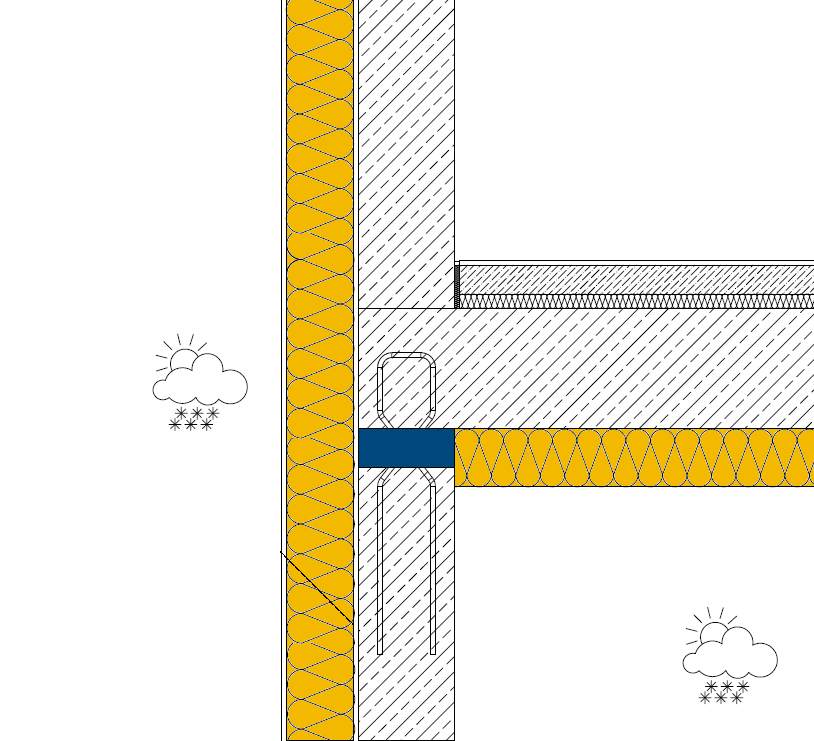

Ściana z wyeliminowanym mostkiem cieplnym - Schöck Sconnex®
Str.internetowa_Sconnex W_detal.jpg

Wprowadzenie elementu izolującego termicznie i jednocześnie przenoszącego obciążenia - Schöck Sconnex® -  ze stropu na ścianę lub słup żelbetowy, rozwiązuje problem mostków cieplnych w tych miejscach. Łącznik Schöck Sconnex® tworzy ciągłąizolację zewnętrzną stropu w strefie podparcia ścianą bądź słupem.


Żelbetowa ściana nośna z mostkiem cieplnym – rozkład temperatur. Wyraźnie widoczne obniżenie temperatury w narożniku wewnętrznej powierzchni ściany i podłogi z powodu kumulacji geometrycznego (narożnik zewnętrzny) i materiałowego (nieodizolowana konstrukcja ściany od stropu) mostka cieplnego. Istnieje duże ryzyko powstania zagrzybienia wskutek kondensacji pary wodnej na wychłodzonej wewnętrznej powierzchni przegrody.

Legenda:
Θe – temperatura zewnętrzna
Qi – temperatura wewnątrz pomieszczenia
Θsi – temperatura na powierzchni wewnętrznej przegrody


Żelbetowa ściana nośna z wyeliminowanym  mostkiem cieplnym – rozkład temperatur. Zamontowany łącznik termoizolacyjny Schöck Sconnex® W pomiędzy żelbetową ścianą i stropem tworzy ciągłą zewnętrzną izolację stropu pod pomieszczeniem nieogrzewanym i eliminuje mostek cieplny. Temperatura w narożniku wewnętrznej powierzchni ściany i podłogi jest o prawie 5oC wyższa ,co skutecznie zabezpiecza to miejsce przed powstaniem zagrzybienia.

Bil_REF_PL_Budownictwo jednorodzinne_mit Marker_#SALL_AIN_V1 5.jpg
Elewacja

Elewacje wentylowane czy też elewacje wykończone lanymi na budowie płytami betonowymi wymagają zastosowania nośnych łączników, które połączą warstwę elewacyjną ze ścianą nośną. Łączniki te naruszają ciągłość izolacji termicznej ściany tworząc punktowe mostki cieplne, które należy uwzględniać przy obliczeniach współczynnika przewodzenia ciepła ściany (U). Aby uchronić się przed negatywnymi skutkami tego typu mostków termicznych należy stosować łączniki o niskim współczynniku przewodzenia ciepła Schöck Isolink® typ C (do elewacji betonowych) lub F (do elewacji wentylowanych)

Izotermy dla łącznika wykonanego z aluminium.jpg

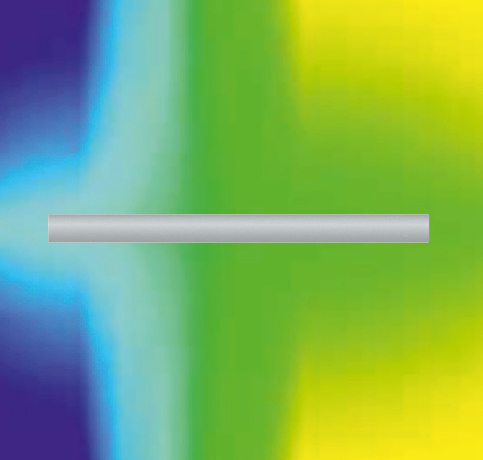

Izotermy dla łącznika wykonanego z aluminium
λ = 160-200 W/(m*K)

Izotermy dla łącznika wykonanego ze stali nierdzewnej.jpg

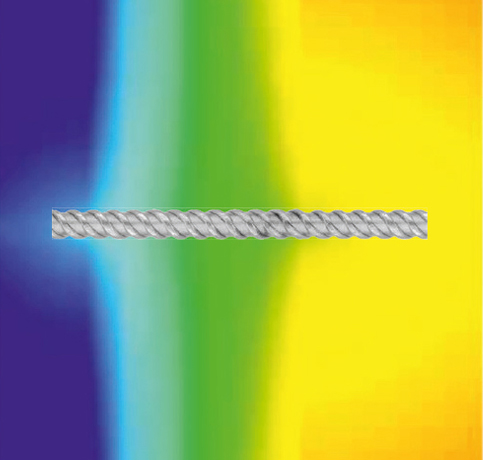

Izotermy dla łącznika wykonanego ze stali nierdzewnej
λ = 13-15 W/(m*K)

Izotermy dla Schock Isolink.jpg

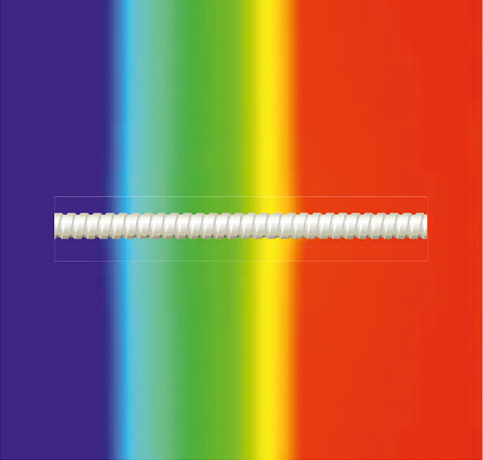

Izotermy dla Schöck Isolink®
λ= 0,7 W/(m*K)
