Schöck Tronsole®.Sichere Trittschalldämmung von Treppen ist blau.

Ruhe ist ein elementares Grundbedürfnis. Gerade in einer Zeit voller Hektik und Lärm verlangen Menschen zunehmend nach Ruhe und Entspannung. Deshalb ist Schallschutz in Gebäuden auch in keiner Weise Luxus, sondern vielmehr dringende Notwendigkeit. Insbesondere den Treppenhäusern in Mehrfamilienhäusern sollten Planer dabei vermehrte Aufmerksamkeit schenken und die Anforderungen an die Trittschalldämmung bei Treppen einhalten. Denn Lärm kann zu einem alltäglichen Streitpunkt werden und sogar rechtliche Konsequenzen nach sich ziehen.

mehr lesen
Tronsole® Schallschutzsystem: Trittschalldämmung

Vorteile

Trittschalldämmung bei Treppen auf höchstem Niveau

Mit der Schöck Tronsole® wird die Qualitätsschallschutzstufe III der VDI 4100 bei Treppen zum Standard. Bei bestimmten Produkttypen wird sogar die DEGA-Klasse A erreicht.

Komplettsystem - passend für jede Treppe

Die genau aufeinander abgestimmten Varianten der Schöck Tronsole® sorgen für einen effektiven Trittschallschutz über alle Gewerke hinweg, sowohl bei geraden als auch bei gewendelten Treppen.

Sicherheit mit der blauen Linie

Als System eingeplant und eingebaut, ergibt die Schöck Tronsole® eine blaue Linie, die die Treppe umlaufend umschließt. Sie ist das Qualitätsmerkmal für einen sehr guten Schallschutz und einen schallbrückenfreien Einbau.

Einfacher, schallbrückenfreier Einbau

Mit der blauen Linie der Schöck Tronsole® werden die Bauteile vollflächig voneinander entkoppelt, sodass auch der Fugenbereich vor Schmutz geschützt ist - für eine Ausführung ohne Schallbrücken.

Planungssicherheit

Die akustischen Kennwerte der Schöck Tronsole® sind nach DIN 7396 geprüft. Weiterhin sind die Schöck Tronsole® Typ P, Typ Q, Typ T und Typ F vom DIBt bauaufsichtlich zugelassen. Das Tragelement der Schöck Tronsole® Typ Z ist typengeprüft. Für eine einfache und sichere Planung.

Hohe Gestaltungsfreiheit

Die Schöck Tronsole® ermöglicht eine flexible Umsetzung verschiedener Projektanforderungen. Beispielsweise können Fugen als Luftfugen ausgebildet werden. Auch die Umsetzung filigraner Podeste – wahlweise in Sichtbeton – ist moglich.

Schallschutzsysteme für Treppen
+ + + +

Typ B

Typ L

Typ F

Typ P

Tronsole® Typ P: Trittschalldämmung Podest und Wand
Tronsole® Typ P

Trittschalldämmelement für den Anschluss Podest an Treppenhauswand.

Zum Typ P

Schöck Tronsole® Typ B: Trittschalldämmung zwischen Treppenlauf und Bodenplatte
Tronsole® Typ B

Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.

Zum Typ B

Tronsole® Typ L: Trittschalldämmung Fuge Treppe Wand
Tronsole® Typ L

Trittschalldämmung für die Fuge Treppe an Wand.

Zum Typ L

BIL_TR_PRO_Tronsole-F-V1-L1000-Abziehfolie_#SALL_#AIN_#V3 (CH: BZ)
Tronsole® Typ F

Trittschalldämmelement für den Anschluss Treppenlauf an Podest mit Konsolenauflager.

Zum Typ F

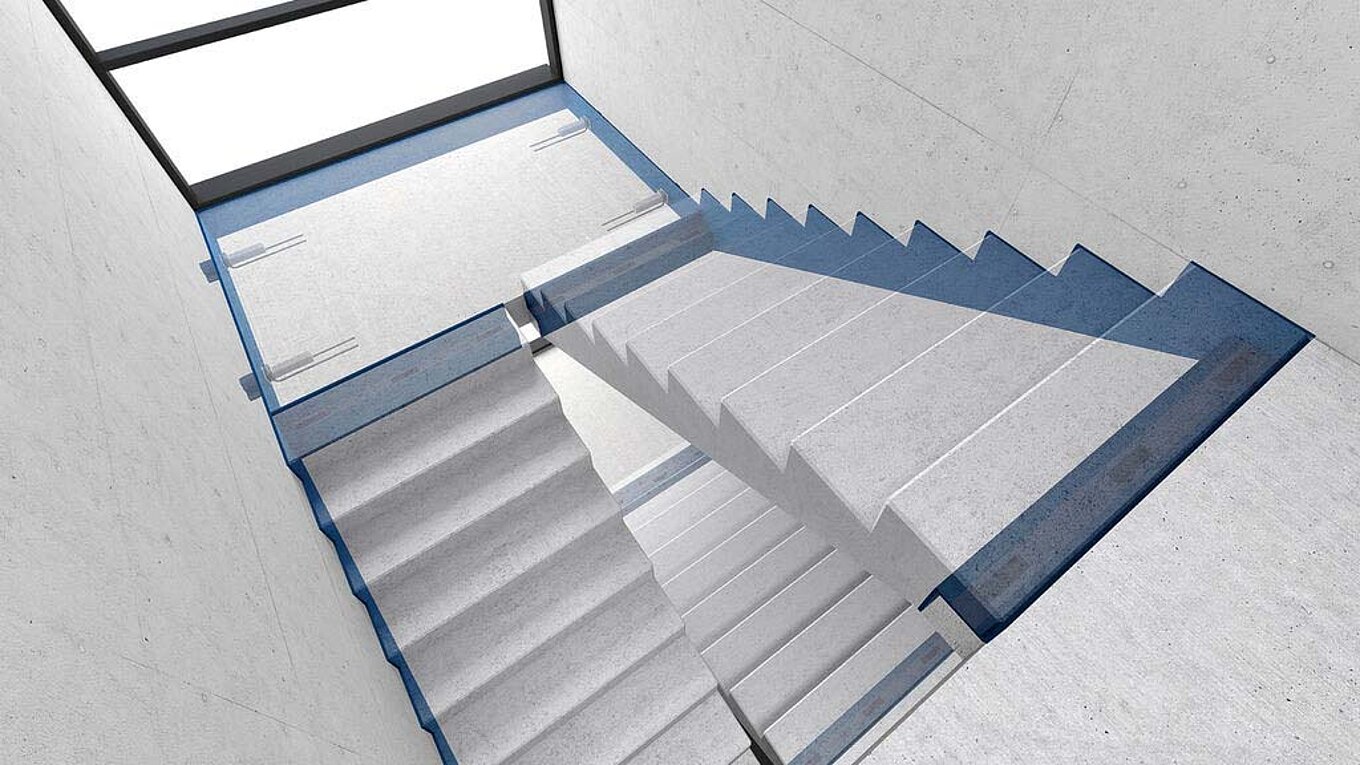

Gerader Treppenlauf, Treppenlauf und Podest entkoppelt - optimiert für Fertigteil
Entkopplung des Treppenlaufs zum Podest durch - Tronsole® Typ F und zur Bodenplatte durch Tronsole® Typ B. Entkopplung des Podests zur Wand durch die Tronsole® Typ P. Der Treppenlauf wird zur Wand mit der Tronsole® Typ L schallgedämmt. Somit ergibt sich die blaue Linie als Qualitätsmerkmal für einen sicheren Trittschallschutz.
Gerader Treppenlauf, Treppenlauf und Podest entkoppelt - optimiert für Fertigteil
Gerader Treppenlauf, Treppenlauf und Podest entkoppelt - optimiert für Fertigteil

Trittschalldämmelement für den Anschluss Podest an Treppenhauswand.

Zum Typ P

Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.

Zum Typ B

Trittschalldämmung für die Fuge Treppe an Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf an Podest mit Konsolenauflager.

Zum Typ F

+ + + +

Typ T

Typ T

Typ L

Typ Z

Tronsole® Typ Z: Trittschalldämmung Podest und Wand
Tronsole® Typ Z

Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Fertigteil) an Treppenhauswand.

Zum Typ Z

Tronsole® Typ L: Trittschalldämmung Fuge Treppe Wand
Tronsole® Typ L

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Tronsole® Typ T: Trittschalldämmung Treppenlauf Podest
Tronsole® Typ T

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Fertigteil) an Podest (Ortbeton oder Halbfertigteil).

Zum Typ T

Gerader Treppenlauf, Treppenlauf und Podest entkoppelt - optimiert für Ortbeton
Entkopplung des Treppenlaufs zum Podest durch Tronsole® Typ T, Entkopplung des Podests zur Wand durch Tronsole® Typ Z. Der Treppenlauf wird zur Wand mit der Tronsole® Typ L schallgedämmt. Somit ergibt sich die blaue Linie als Qualitätsmerkmal für eine sichere Tritschalldämmung.
Gerader Treppenlauf, Treppenlauf und Podest entkoppelt - optimiert für Ortbeton
Gerader Treppenlauf, Treppenlauf und Podest entkoppelt - optimiert für Ortbeton

Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Fertigteil) an Treppenhauswand.

Zum Typ Z

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Fertigteil) an Podest (Ortbeton oder Halbfertigteil).

Zum Typ T

+ + + +

Typ B

Typ L

Typ F

Typ F

Schöck Tronsole® Typ F: Trittschalldämmung zwischen Fertigteiltreppenlauf und Podest
Tronsole® Typ F

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

Tronsole® Typ L: Trittschalldämmung Fuge Treppe Wand
Tronsole® Typ L

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Schöck Tronsole® Typ B: Trittschalldämmung zwischen Treppenlauf und Bodenplatte
Tronsole® Typ B

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Fertigteil) an Bodenplatte.

Zum Typ B

Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmendem Estrich
Entkopplung des Treppenlaufs zum Podest durch - Tronsole® Typ F und zur Bodenplatte durch Tronsole® Typ B. Der Treppenlauf wird zur Wand mit Tronsole® Typ L gedämmt. Somit ergibt sich die blaue Linie um den zu entkoppelnden Lauf - als Qualitätsmerkmal für eine sichere Trittschalldämmung.
Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmendem Estrich
Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmendem Estrich

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Fertigteil) an Bodenplatte.

Zum Typ B

+ + + +

Typ F

Typ F

Typ L

Typ Q

Tronsole® Typ Q: Trittschalldämmung gewendelter Lauf
Tronsole® Typ Q

Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Wand.

Zum Typ Q

Tronsole® Typ L: Trittschalldämmung Fuge Treppe Wand
Tronsole® Typ L

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Schöck Tronsole® Typ F: Trittschalldämmung zwischen Fertigteiltreppenlauf und Podest
Tronsole® Typ F

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

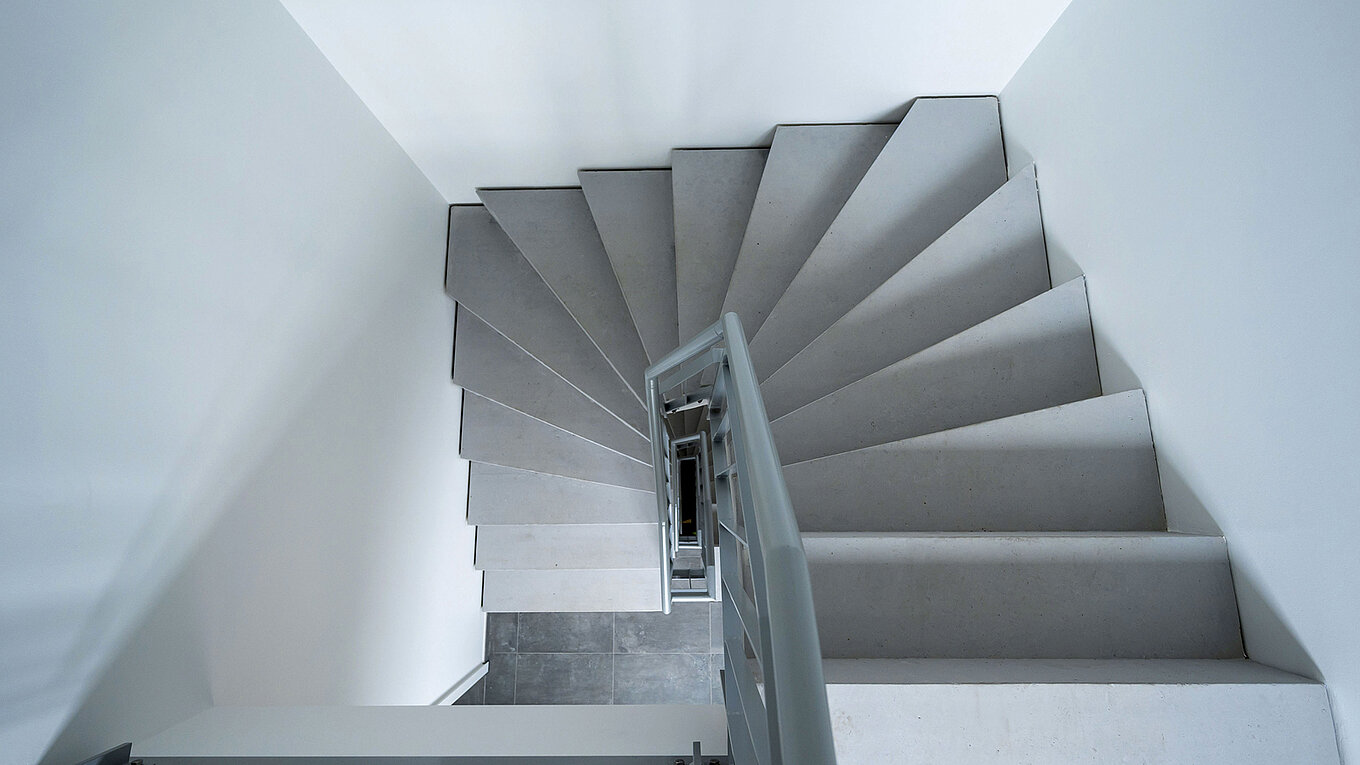

Gewendelter Treppenlauf, Treppenlauf entkoppelt
Entkopplung des gewendelten Treppenlaufs zum Podest durch - Tronsole® Typ F und zur Wand durch Tronsole® Typ Q. Die Fuge wird mit Tronsole® Typ L ausgeführt. Somit ergibt sich die blaue Linie um den zu entkoppelnden Lauf - als Qualitätsmerkmal für eine sichere Trittschalldämmung.
Gewendelter Treppenlauf, Treppenlauf entkoppelt
Gewendelter Treppenlauf, Treppenlauf entkoppelt

Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Wand.

Zum Typ Q

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

Auszeichnungen Schöck Tronsole®
Architects' Darling 2022
Architects' Darling 2022

Schöck wurde beim Award „Architects' Darling®" in der Produkt-Kategorie „Treppen" mit Gold ausgezeichnet. Die Marke zählt damit zu den favorisierten Herstellermarken der Architekten in diesem Produktbereich.

Architects' Darling 2021

Schöck wurde beim Award „Architects' Darling®" in der Produkt-Kategorie „Schallschutz" mit Silber ausgezeichnet. Schöck zählt damit zu den favorisierten Herstellermarken der Architekten in diesem Produktbereich.

Produkt des Jahres 2022
Produkt des Jahres 2022

Schöck Tronsole® Typ P wurde bei der Leserwahl der Zeitschrift Baugewerbe zum Produkt des Jahres 2022 in der Kategorie Bau gewählt.

Hören Sie den Unterschied.
Trittschalldämmung im Vergleich.

Das Prüfverfahren zur Bestimmung der Schalldämmung von Trittschalldämmelementen für massive Treppen ist in der Norm DIN 7396 "Bauakustische Prüfung - Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen", Ausgabe 06-2016 beschrieben. Die akustischen Kennwerte der Schöck Tronsole® Typen wurden nach diesem Verfahren geprüft und sind daher zuverlässige Werte. Sie können als Grundlage für den Nachweis nach DIN 4109 verwendet werden und dienen der Vergleichbarkeit von Produkten. Im nachfolgenden Hörbeispiel wird der Unterschied zwischen einem nicht entkoppelten Anschluss, einem Anschluss, der mit einem Streifenlager entkoppelt wurde und der akustischen Entkopplung mit der Schöck Tronsole® deutlich.

Schöck Einbaumeister

Die Einbaumeister bringen aktuelles Wissen rund um den Trittschallschutz von Treppen – direkt zu Ihnen ins Fertigteilwerk. Unser Tipp: Laden Sie Ihre Kunden gleich mit ein. Wir bereiten das Schulungsprogramm individuell vor und unterstützen Sie bei Bedarf bei der Organisation.

Einbaumeister

Das erwartet Sie:

Ausführliche Schulung optional mit Zertifikat

  • Ausführliche Schulung in Theorie und Praxis
  • Wertvolle Tipps und Tricks für den sicheren und schallbrückenfreien Einbau mit dem Trittschallschutz-System Schöck Tronsole®
  • Optional: Zertifizierung für den Einbau der Schöck Tronsole® und Eintrag als zertifizierter Fachbetrieb auf der Webseite von Schöck
