Gesundheitszentrum Comed in St. Wendel
Das Erschließungsgebäude ist mit seinem elliptisch geformten, auf ausladenden Voutenträgern ruhenden Obergeschoss das architektonische Highlight des neuen Comed Gesundheitszentrums und fungiert als Durchgang und Verteiler.
Visualisierung: Icura Immobilien GmbH / Angel

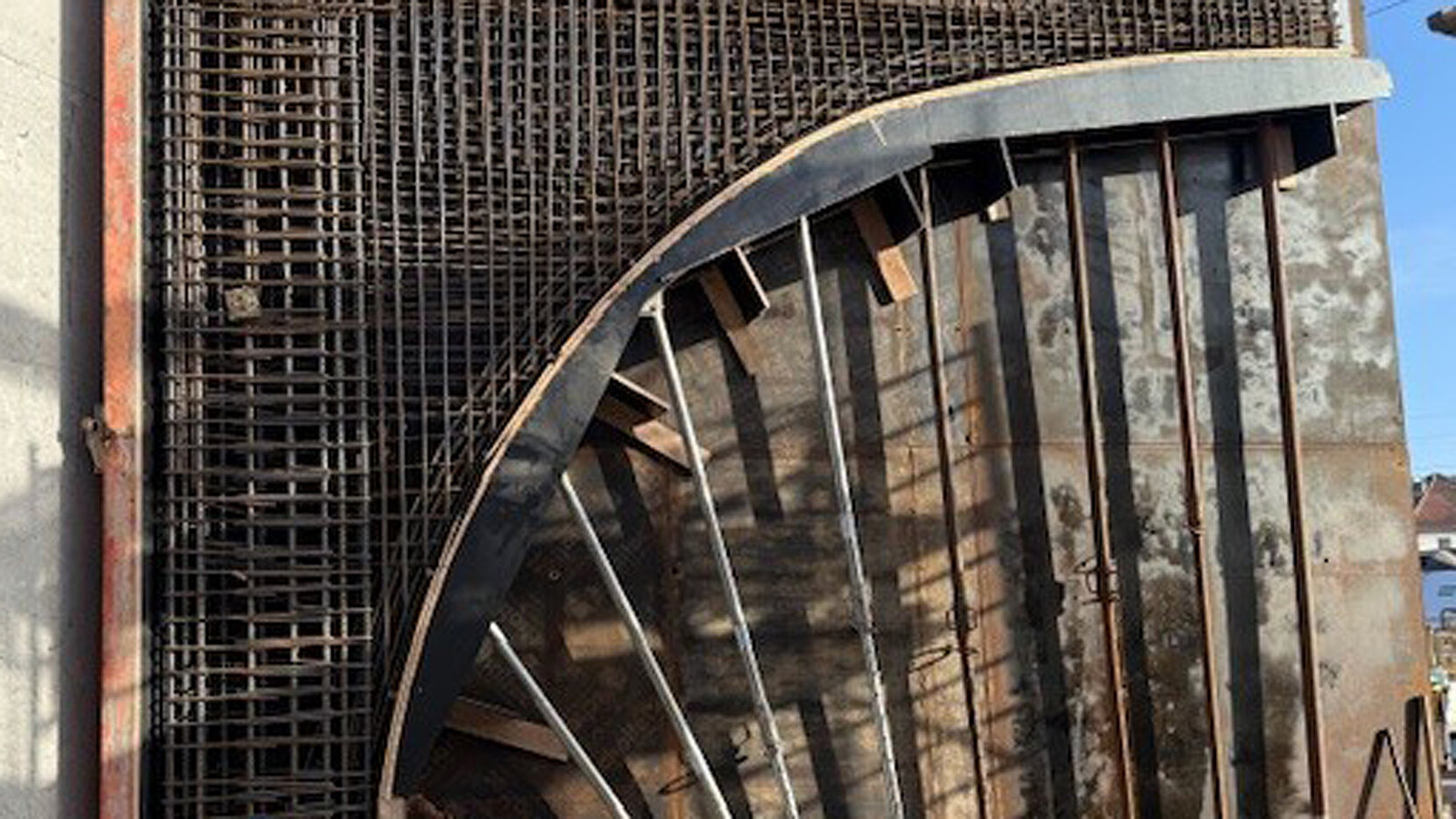

Die Schalung für den Bogen des Voutenträgers war Handarbeit. Für die Stabilität und sichere Statik musste eine dichte Bewehrung gefertigt werden. Metallstützen halten den Träger so lange, bis die Decke gegossen ist
Bild: Kloos-Bau GmbH / Rodens

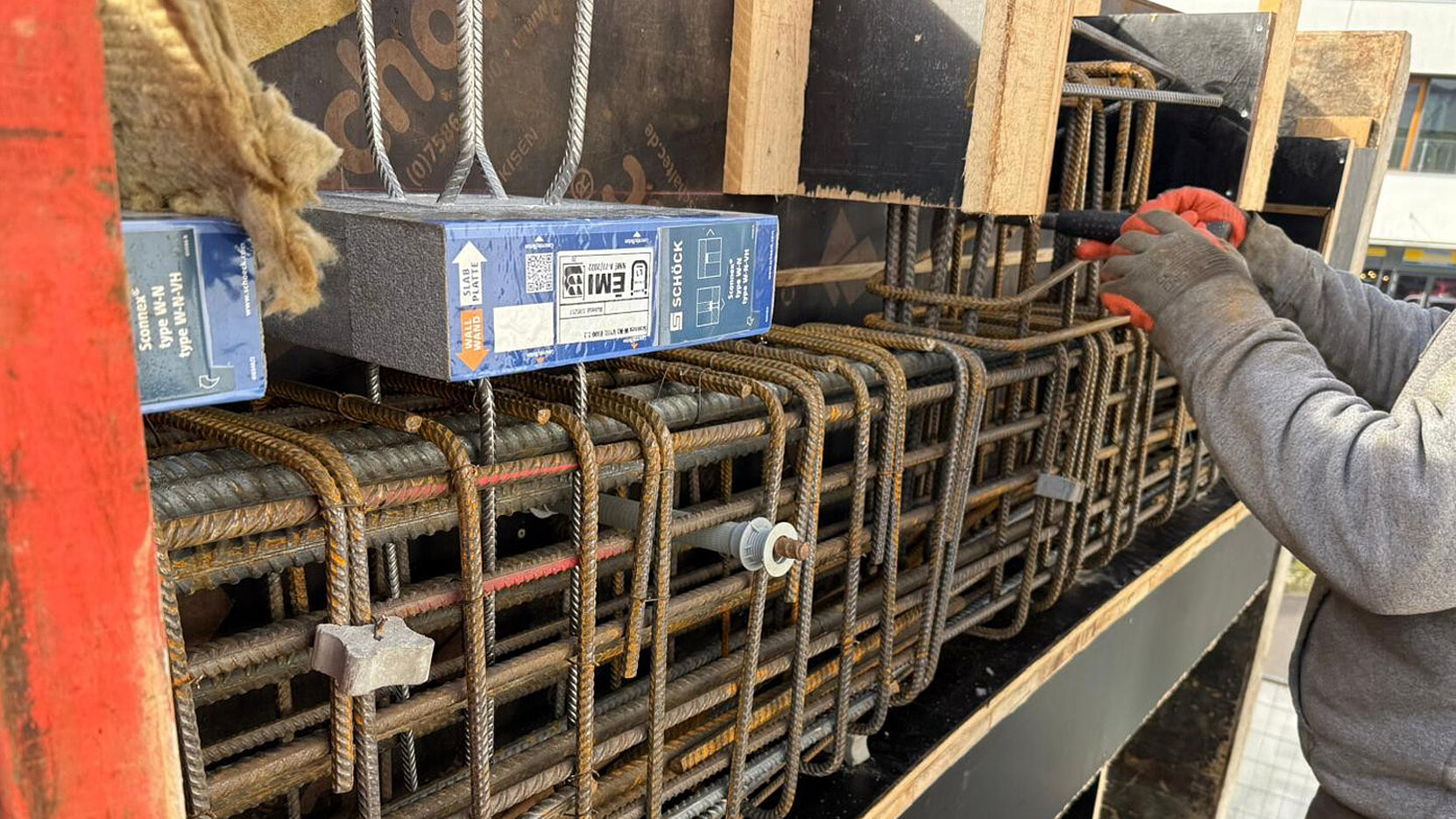

Das tragende Wärmedämmelement am Wandkopf, Schöck Sconnex W, wird auf die Bewehrung aufgesteckt.
Bild: Kloos-Bau GmbH / Rodens

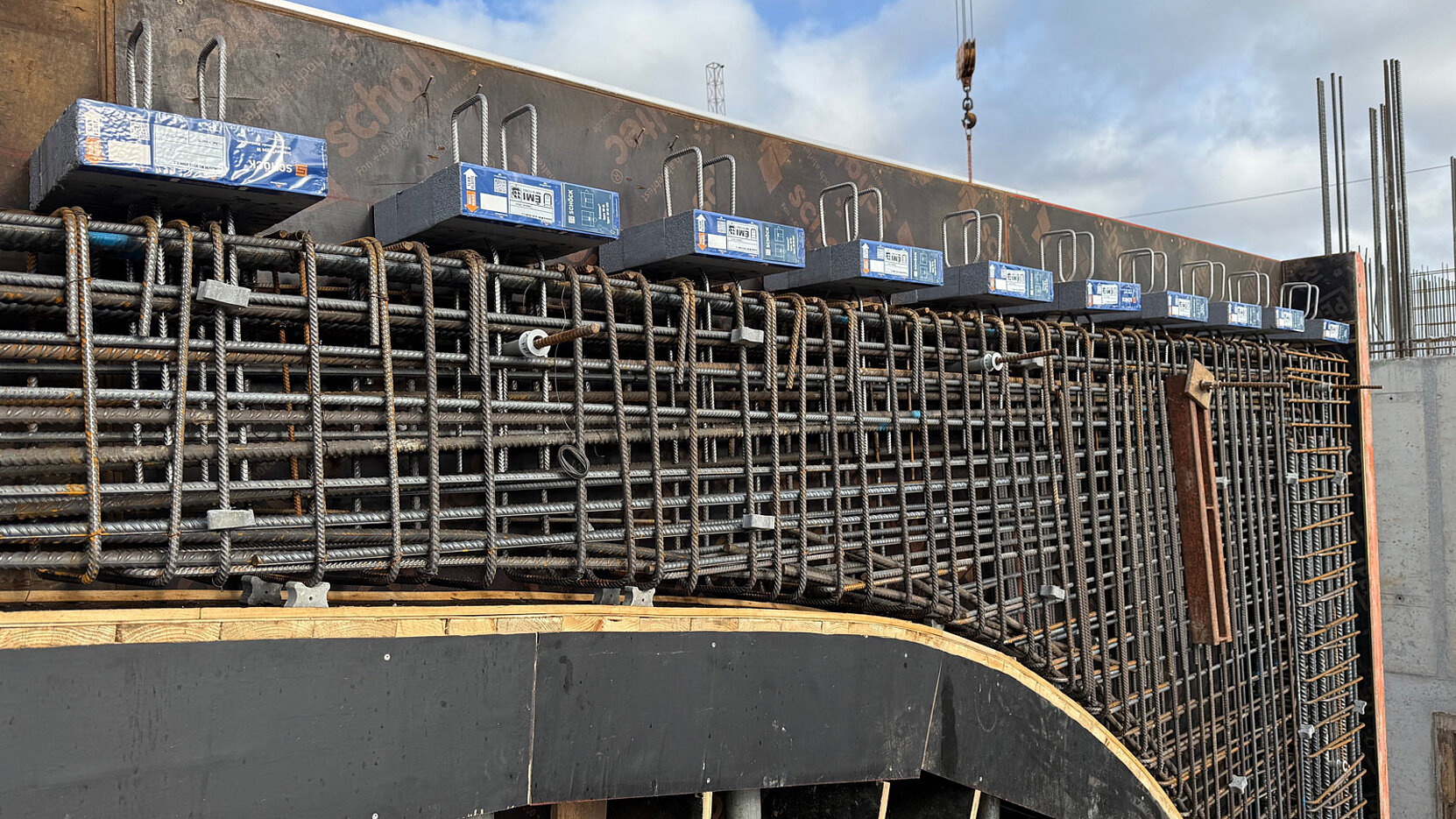

Die Bewehrung wurde so ausgerichtet, dass die Bewehrungseisen den Bewehrungsstäben von Schöck Sconnex W nicht im Weg waren.
Bild: Icura Immobilien GmbH / Angel

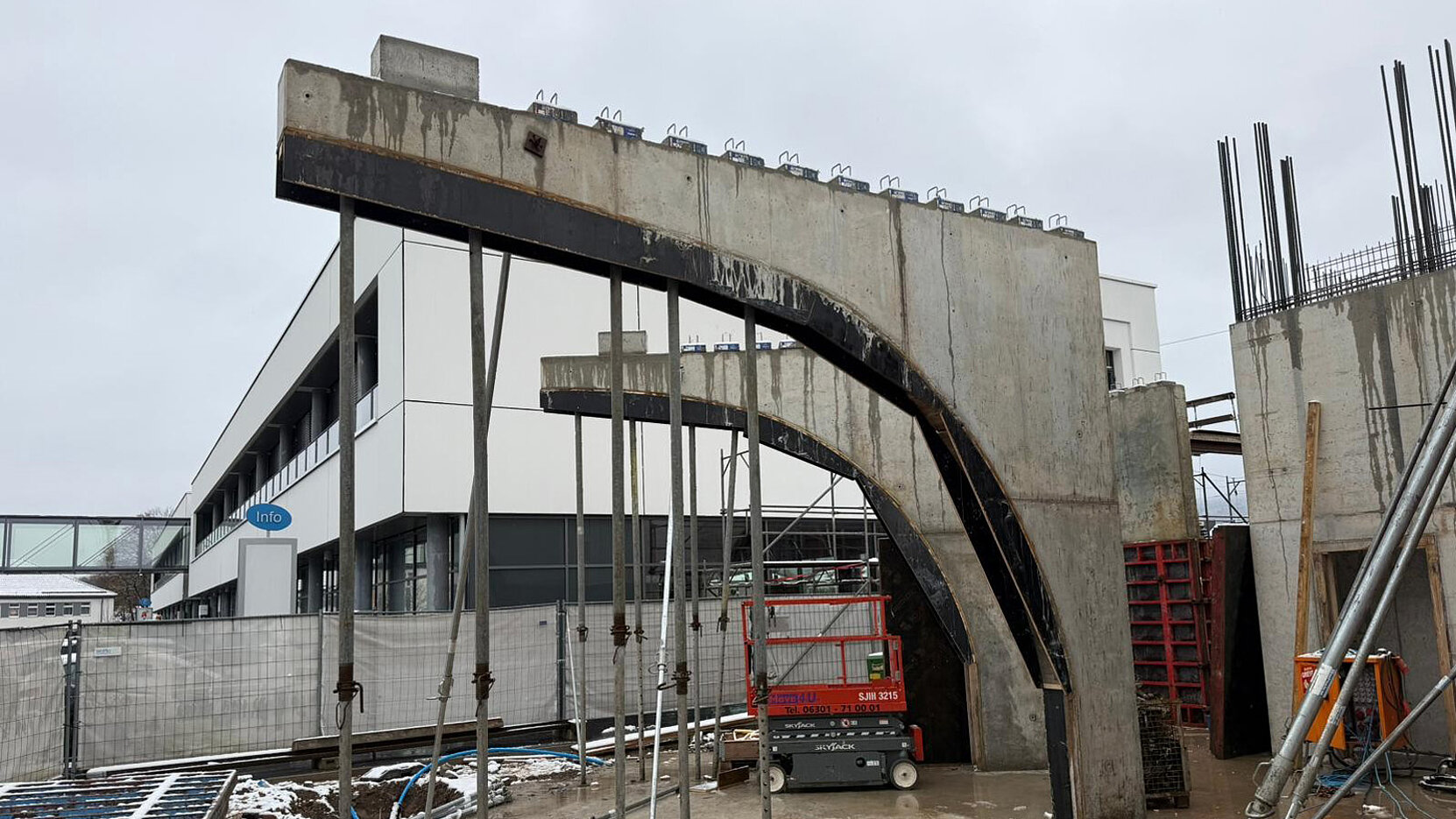

Noch müssen die Voutenträger, die nur mit der Innenseite auf dem Boden stehen, abgestützt werden. Doch sobald die Betondecke gegossen ist, wird diese für den Zusammenhalt der auseinanderstrebenden Träger sorgen und Schöck Sconnex W für die Einleitung der hohen Kippkräfte.
Bild: Icura Immobilien GmbH / Angel

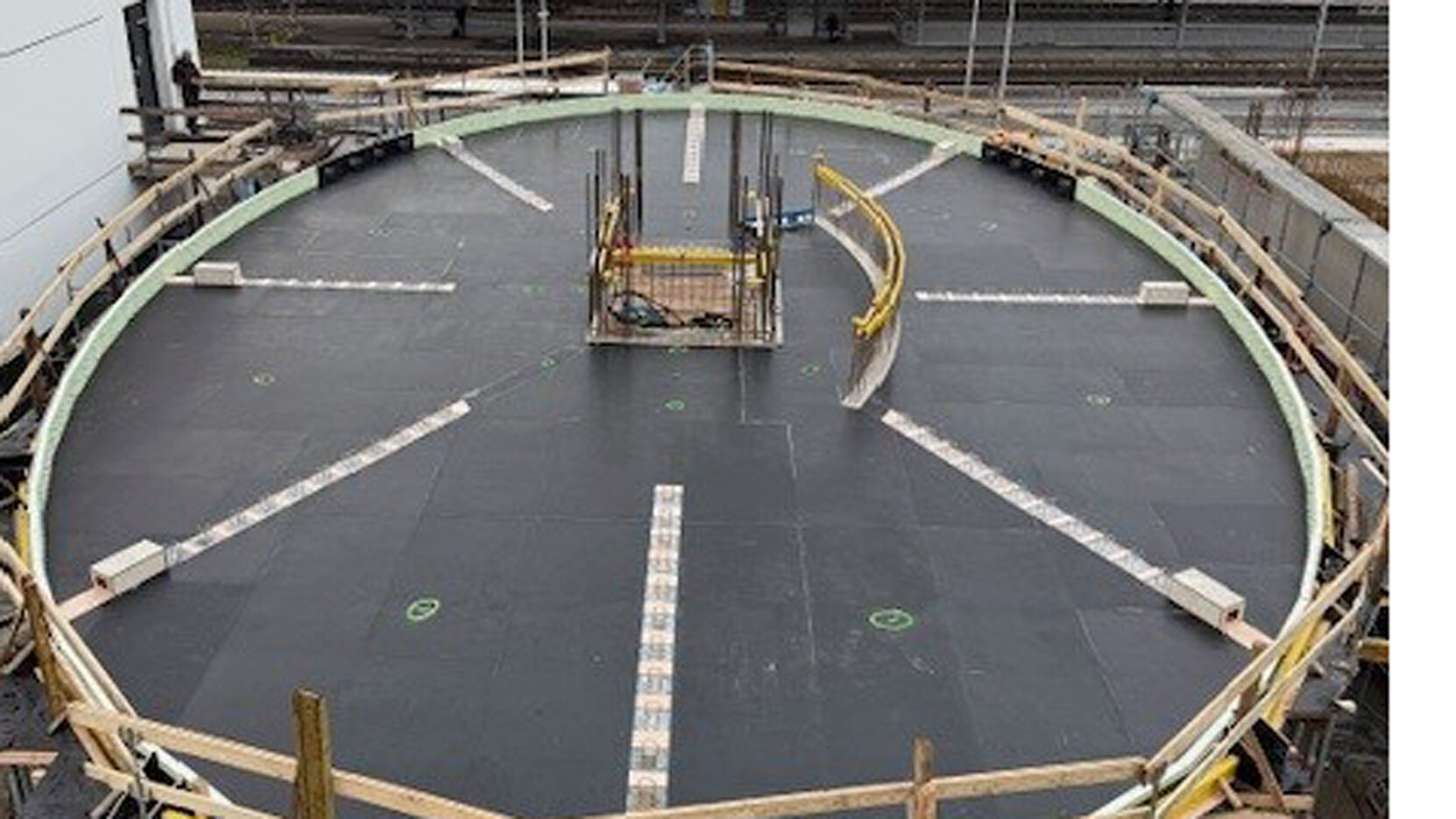

Die Schalung ist fertig und der elliptische Grundriss wie auch die Wandköpfe der Voutenträger sind deutlich zu erkennen. Im nächsten Schritt kann die Betondecke gegossen werden.
Bildquelle: Kloos-Bau GmbH / Rodens

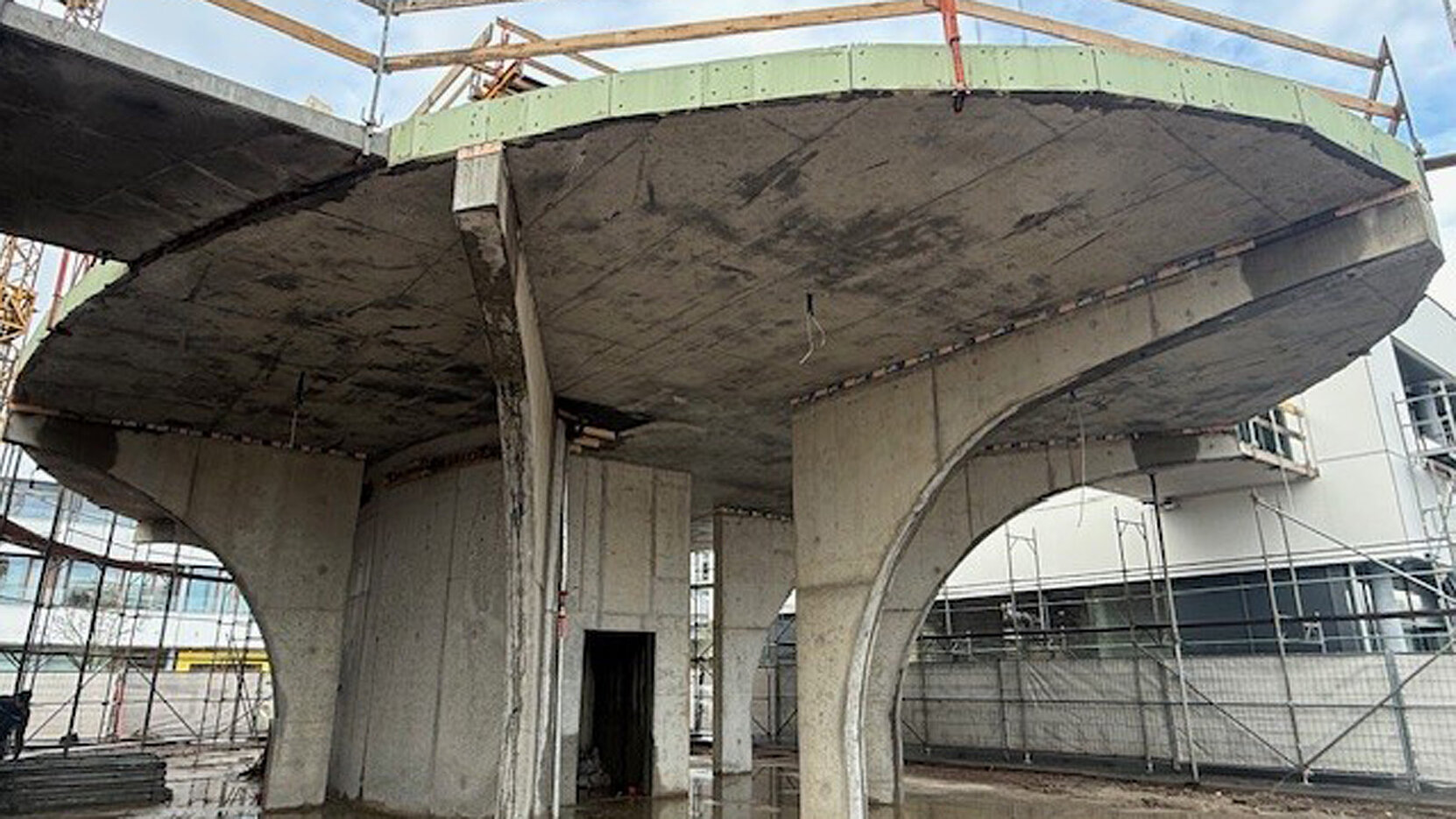

Dank der symmetrischen Anordnung sind die Horizontalkräfte, die über die Voutenträger in die Betondecke eingeleitet werden, im Gleichgewicht. Wichtig war die kraftschlüssige Verbindung von Schöck Sconnex W und der Decke. Nach Aushärten des Betons konnten die Abstützungen entfernt werden.
Bildquelle: Kloos-Bau GmbH / Rodens

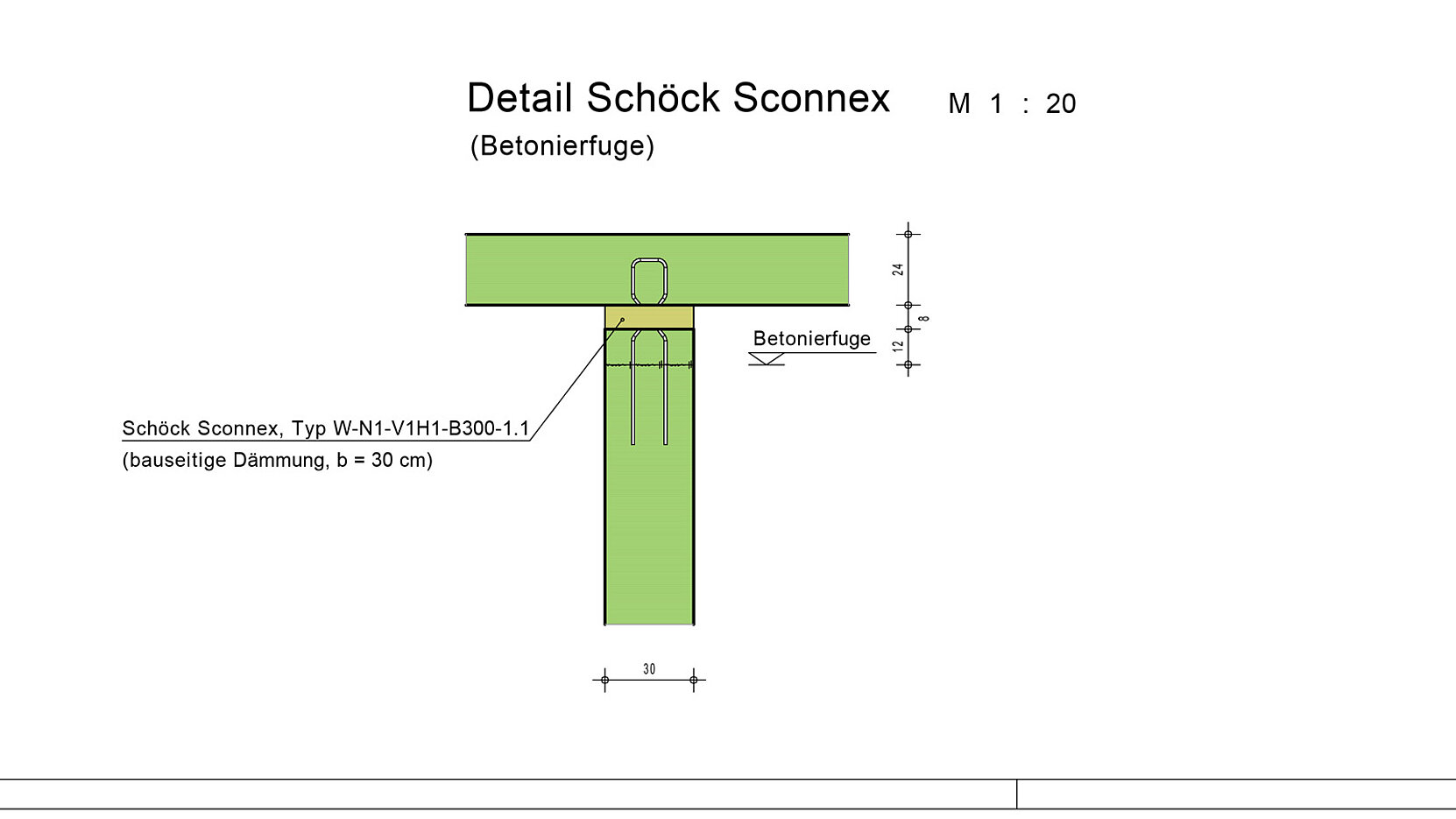

Detail: Statikbüro Gleichgewicht
Im saarländischen St. Wendel erweitert ein dreiteiliger Neubaukomplex das medizinische Gesundheitszentrum Comed. Das Herzstück: ein elliptisch geformtes Mittelgebäude, das nahezu freischwebend über einem offenen Erdgeschoss liegt – getragen von acht Voutenträgern, die innenseitig verankert frei nach außen streben und in etwa fünf Metern Höhe an der Vorderkante der Betondecke enden.
Die voll bewitterten Voutenträger unterbrachen die Wärmedämmebene der Betondecke. Die übliche Flankendämmung schied aus: Sie hätte die bewusst minimierte Ästhetik des Entwurfs gestört. Gleichzeitig mussten hohe horizontale Kippkräfte sicher abgetragen werden – eine Kombination, für die es am Markt nur eine Lösung gab: Schöck Sconnex® W.
Das tragende Wärmedämmelement integriert die thermische Trennung direkt im Bauteil – ohne Flankendämmung, optisch unauffällig und Passivhaus-zertifiziert. „Sconnex W war das einzige Zwischenbauteil am Markt, das sowohl die statischen wie die bauphysikalischen Anforderungen dieses Projekts erfüllte", bestätigt Tragwerksplaner Jürgen Haßdenteufel, Statikbüro Gleichgewicht, St. Wendel.
Gesundheitszentrum Comed: 2 Hauptgebäude mit mittigem Verbindungsgebäude
2022 – Ende 2026
Verbindungsgebäude 300 m², 3 Haupt-/Bürogebäude mit insgesamt 4700 m²
COMED II GmbH & CO. KG, Architekturbüro Angel / Icura Immobilien GmbH, Dipl.-Ing. Guido Angel, 66606 St. Wendel, www.icura.de, www.angelprojekt.de
Statikbüro Gleichgewicht, 66606 St. Wendel, www.statik-gleichgewicht.de
Kloos Bau-GmbH, 66606 St. Wendel, mit Hauptsitz in 55779 Heimbach, www.kloos-bau.de
Schöck Sconnex® W
