Schöck Tronsole® typ P

Schöck Tronsole® typ P umožňuje akusticky přerušené uložení schodišťových podest na schodišťovou stěnu. Provedení prefabrikovaných schodišťových podest bez ozubů zajišťuje hladší průběh stavebních prací a vysokou hospodárnost. Díky vynikající izolaci proti kročejovému zvuku již není třeba na podestě provádět plovoucí podlahu. Lze tak snadno realizovat tenké podesty z pohledového betonu a ostatní architektonické výzvy.

více
BIL_TR_PRO_Tronsole-P_#SALL_#AIN_#V2

Výhody

  • Třída ochrany proti hluku III
    Dle klasifikace ochrany proti kročejovému zvuku dle německé směrnice VDI 4100 jsou tyto prvky zařazeny do třídy ochrany proti hluku lll
  • Elastomerové ložisko Elodur®
    Tyto produkty tak dosahují hodnoty rozdílu hladiny kročejového zvuku ∆L*n,w ≥ 27 dB až ∆L*n,w ≥ 33 dB (stanoveno zkouškami dle DIN 7396)
  • Charakteristické parametry kročejové izolace stanovené zkouškami dle DIN 7396
    Rozdíl hladiny kročejového zvuku ∆L*n,w ≥ 31 dB
  • Objektivně srovnatelné hodnoty zvukové izolace
    Charakteristické parametry kročejové izolace byly stanoveny zkouškami dle DIN 7396
  • Technické schválení
    Jistota při projektování díky certifikaci ústavem DIBt Z-15.7-349.
    Prvek tím splňuje schvalovací požadavky pro smykové trny.
  • Třída požární odolnosti R 90
    Splnění požadavků na požární bezpečnost až do R 90 v kombinaci s protipožární soupravou (závisí na tloušťce podesty)
  • Užití v únikových cestách
    Doloženo požárně-bezpečnostním posudkem
  • Větší flexibilita
    Přenáší standardně nadzvedávací síly a na přání vodorovné síly
  • Integrace závěsného třmínku
    Závěsný třmínek je fixován v náležité poloze na pouzdru zabudovaném v podestě – pro bezchybné provádění
  • Flexibilní použití
    Vhodné také pro tloušťky podest 180 mm
  • Větší rozsah použití
    Lze užít i pro vzduchové mezery po obvodu schodiště tloušťky až 50 mm
  • Větší konstrukční možnosti
    Možnost realizace tenkých podest z pohledového betonu, souvislé vzduchové mezery po obvodu schodiště a dalších zvláštních požadavků
Schodišťové systémy ochrany proti hluku
+ + + +

Typ B

Typ L

Typ F

Typ P

BIL_TR_PRO_Tronsole-P_#SALL_#AIN_#V2
Tronsole® typ P

Prvek pro izolaci proti kročejovému zvuku k napojení podesty na schodišťovou stěnu.

 k tomuto typu

Schöck Tronsole® typ B: Izolace proti kročejovému zvuku mezi schodišťovým ramenem a základovou deskou
Tronsole® typ B

Prvek pro izolaci proti kročejovému zvuku určený k uložení schodišťového ramene na základovou desku.

k tomuto typu

Schöck Tronsole® typ L: Akustické přerušení ve sparách mezi schodišťovým ramenem resp. podestou a stěnou
Tronsole® typ L

Akustické přerušení ve sparách mezi schodišťovým ramenem resp. podestou a stěnou.

k tomuto typu

BIL_TR_PRO_Tronsole-F-V1-L1000-Abziehfolie_#SALL_#AIN_#V3 (CH: BZ)
Tronsole® typ F

Prvek pro izolaci proti kročejovému zvuku určený k uložení schodišťového ramene na podestu, s ozubem.

k tomuto typu

Přímé schodišťové rameno, oddělení schodišťového ramene včetně mezipodesty
Oddělení ramene od hlavní podesty prvkem Tronsole® typ F a od základové desky prvkem Tronsole® typ B. Oddělení mezipodesty od schodišťové stěny prvkem Tronsole® typ P. Rameno je odděleno od stěny prvkem Tronsole® typ L. Vzniknou tak modré obrysy jako znak kvalitní a bezpečné ochrany proti kročejovému zvuku.
Přímé schodišťové rameno, oddělení schodišťového ramene včetně mezipodesty
Přímé schodišťové rameno, oddělení schodišťového ramene včetně mezipodesty

Prvek pro izolaci proti kročejovému zvuku k napojení podesty na schodišťovou stěnu.

 k tomuto typu

Prvek pro izolaci proti kročejovému zvuku určený k uložení schodišťového ramene na základovou desku.

k tomuto typu

Akustické přerušení ve sparách mezi schodišťovým ramenem resp. podestou a stěnou.

k tomuto typu

Prvek pro izolaci proti kročejovému zvuku určený k uložení schodišťového ramene na podestu, s ozubem.

k tomuto typu

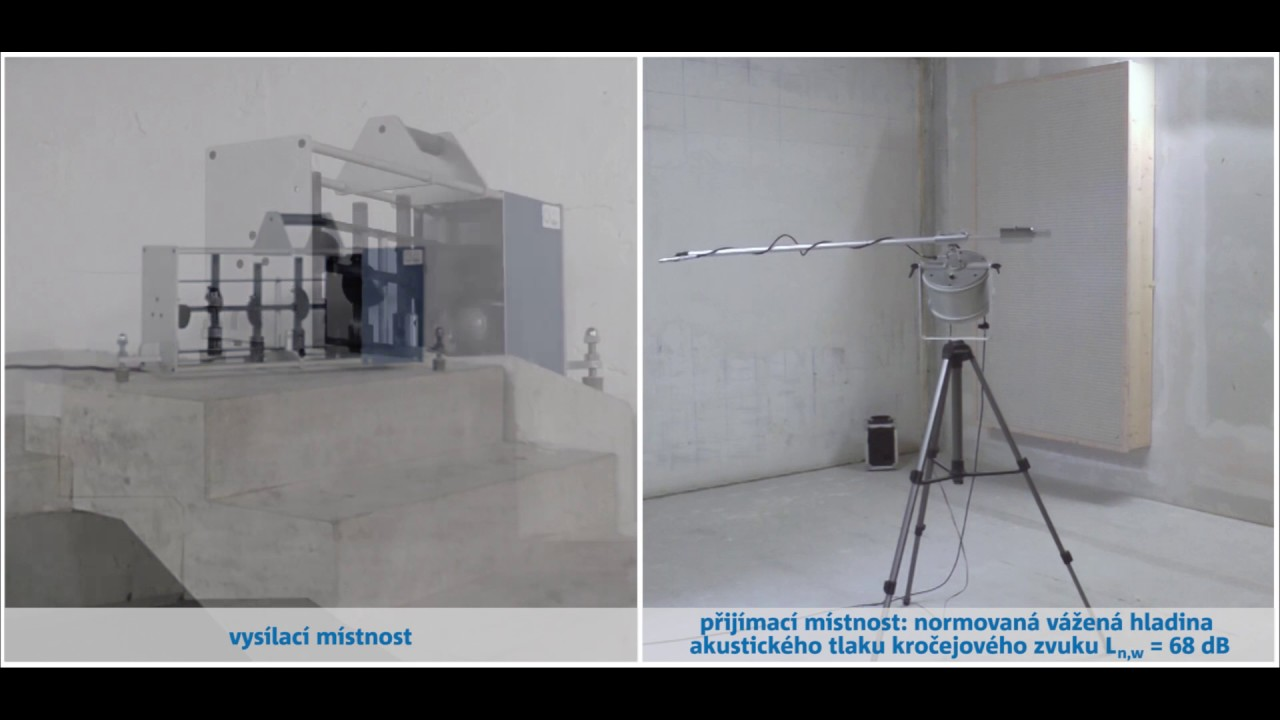

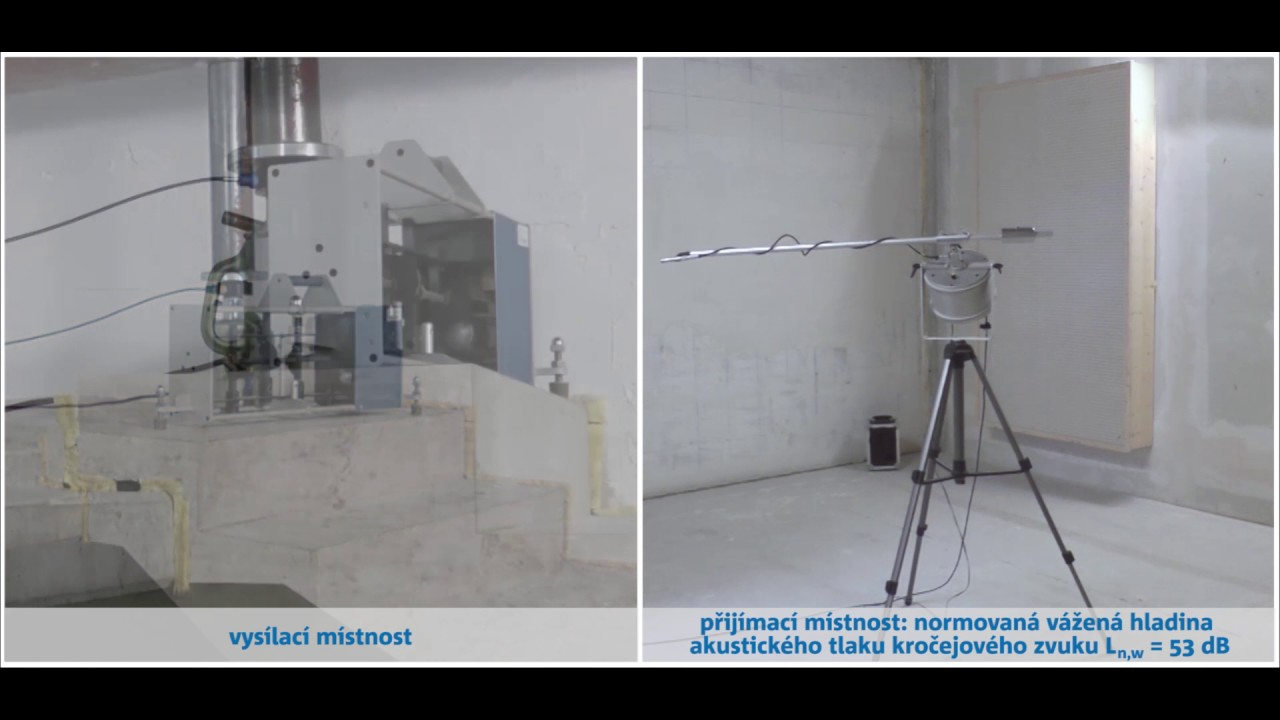

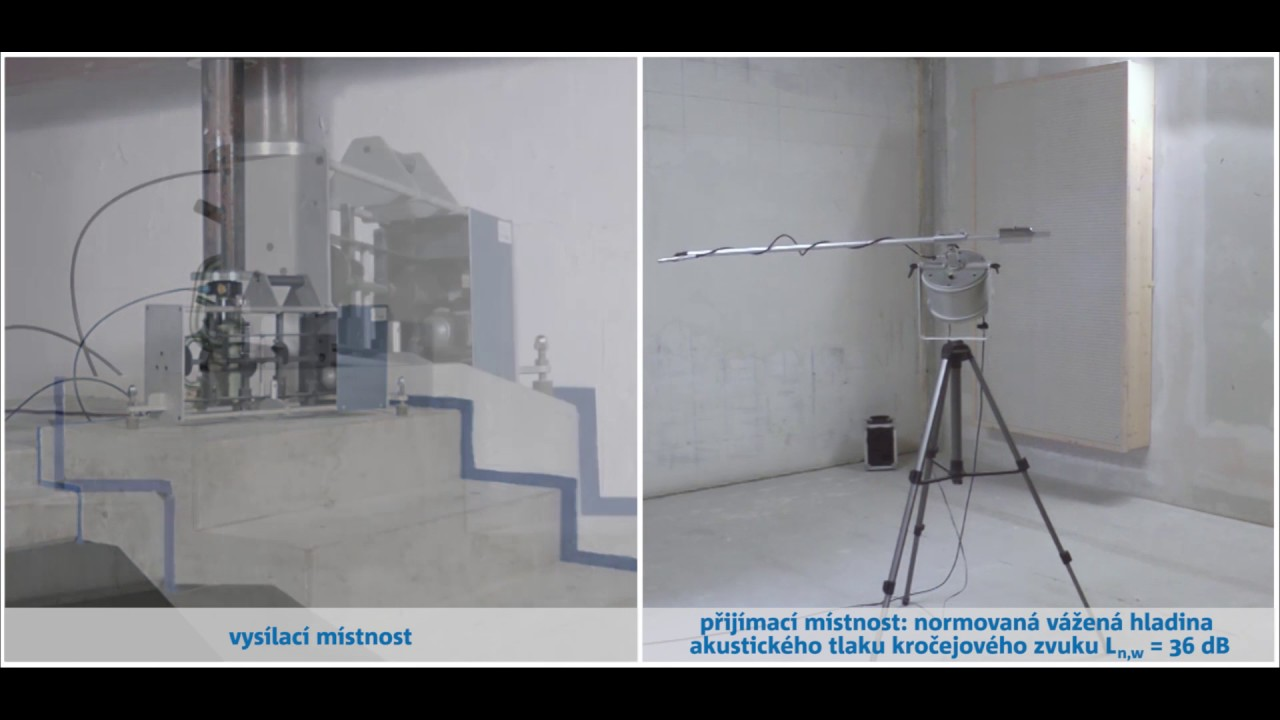

Poslechněte si ten rozdíl
Srovnání provedení akustického přerušení

Zkušební postup ke stanovení akusticky-izolačního účinku prvků pro izolaci proti kročejovému zvuku u monolitických schodišťových konstrukcí je popsán v normě DIN 7396 "Stavebně-akustické zkoušky – zkušební metodika pro zjištění účinků prvků pro akustické přerušení monolitických schodišť" ("Bauakustische Prüfung – Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen"), číslo 06-2016. Všechny typy prvků Schöck Tronsole® byly testovány dle této nové metodiky.

Schöck Elodur®

Schöck Elodur® je nejnovější generace elastomerových ložisek a velmi podstatná součást prvků Schöck Tronsole®. Díky zdokonalené receptuře a novému tvaru bylo dosaženo dalšího zlepšení zvukově-izolačního účinku systému Schöck Tronsole®. Ve srovnání s produkty ostatních výrobců dosahuje nový systém Schöck Tronsole® zhruba o 10 dB vyššího útlumu kročejového zvuku. To odpovídá snížení subjektivně vnímané hlasitosti zvuku přibližně na polovinu.
