Schöck Tronsole® Tip T
Schöck Tronsole® Tip T omogućava zvučnoizolacijski priključak između betoniranih odnosno montažnih stubišnih krakova i podesta. Izvedive su sve uobičajene debljine podesta i širine stubišnih krakova. Priključak se može izvesti bez konzole. Za visoke arhitektonske zahtjeve.
više
Prednosti
- Elastomerni ležaj Schöck Elodur® za izvrsnu zaštitu od udarnog zvuka.
- Smanjenje udarnog zvuka prema normi DIN 7396: od ΔLw* ≥ 34 dB za stupanj graničnog opterećenja V2 do ΔLw* ≥ 28 dB za stupanj graničnog opterećenja V8.
- Ravne dilatacijske ploče omogućuju jednostavno postavljanje oplate u proizvodnji montažnih dijelova i na gradilištu.
- Dostupno u 5 stupnjeva graničnog opterećenja.
- Tip T se može naručiti u skrativoj izvedbi ili po mjeri. Potrebno je uzeti u obzir minimalne duljine.
- Integrirana letvica za zakivanje za jednostavno učvršćivanje na oplati.
- Građevinsko odobrenje Njemačkog instituta za građevnu tehniku (DIBt) Z-15.7-310.
- Sustav u standardnom obliku udovoljava zahtjevima razreda otpornosti na požar R90.
- Sa svim Tronsole®ima stube postižu stupanj kakvoće zvučne zaštite III prema standardu VDI 4100 (što odgovara razredu B Njemačkog društva za akustiku DEGA). S pojedinim vrstama proizvoda moguće je čak ostvariti standarde razreda A prema normama društva DEGA.
- Svi su ležajevi optimirani po pitanju geometrije i recepture. Time svi proizvodi postižu slično smanjenje udarnog zvuka od ΔLw* ≥ 27 dB do ΔLw* ≥ 34 dB. Za sigurnu zaštitu od udarnog zvuka.
- Svi su proizvodi ispitani prema novoj normi DIN 7396. Zahvaljujući tome, projektanti i izvođači imaju na raspolaganju usporedive i pouzdane vrijednosti zvučne izolacije.
Stubišni sustavi
Ravni stubišni krak, podest i odvojeni stubišni krak

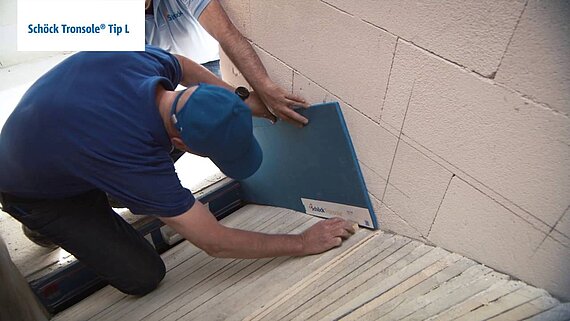

Odvajanje stubišnog kraka od podesta T, odvajanje podesta od zida Z. Stuba se od zida izolira L. Time nastaje plava linija oko stube koju treba odvojiti – kao oznaka kvalitete za sigurnu zaštitu od udarnog zvuka.
Tehnički prekid udarnog zvuka između stepenica i podesta.
Tehnički prekid udarnog zvuka između stubišnog kraka i zida.
Tehnički prekid udarnog zvuka između potpuno montažnog podesta i zida stepeništa.
Postupak testiranja kvalitete zvučne izolacije za elemente zvučne izolacije za masivne stube opisan je u normi DIN 7396 "Testiranje građevinske akustike – postupci testiranja za akustičnu karakterizaciju izolacijskih elemenata za masivne stube", izdanje 06-2016. Svi proizvodi Schöck Tronsole® testirani su novim postupkom.
Učinak izolacije udarnog zvuka: kruti priključak
Učinak izolacije udarnog zvuka: trakasti ležaj
Učinak izolacije udarnog zvuka: Schöck Tronsole®
Schöck Elodur®
Schöck Elodur® je elastomerni ležaj posebno razvijen za zaštitu od udarnog zvuka, koji predstavlja značajnu komponentu sustava Schöck Tronsole®. Nasuprot uobičajenim ležajevima za izolaciju udarnog zvuka, pomoću sustava Schöck Tronsole® postiže se oko 10 dB jača zvučna izolacija zahvaljujući ugradnji elastomera Schöck Elodur®. To odgovara otprilike polovini subjektivno percipirane jačine zvuka.
