IDock® inbouwen

Zorg voor een correcte inbouw van Schöck IDock^® door de onderstaande engineering regels aan te houden.

Informatie bijlegwapening

Zodra alle benodigde wapening is berekend, kunt u deze nogmaals controleren via onderstaande check. Nadat u dit voltooid heeft, vragen wij u de wapeningstekeningen te verzenden via de button hieronder.  Heeft u vragen, dan kunt u contact opnemen met de BouwService.

1) Check IDock® wapening

Controleer eerst met de checklist of u aan alle voorwaarden voor Schöck IDock^® heeft voldaan.

IDock® checklist

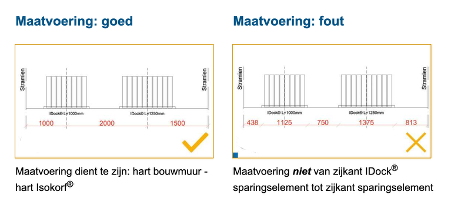

2) Controle wapeningstekening

Laat na het intekenen van IDock^® de wapeningstekening door Schöck controleren. Dien uw tekening direct in via de onderstaande button.

Wapeningstekening indienen

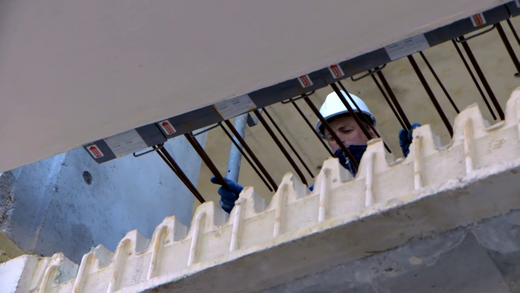

Voor een juiste inbouw van Schöck IDock^® op de bouwplaats is het van belang de instructies door te lezen. Download hieronder de instructie. Heeft u vragen of hulp nodig bij de inbouw, maakt u dan een afspraak met onze BouwService.

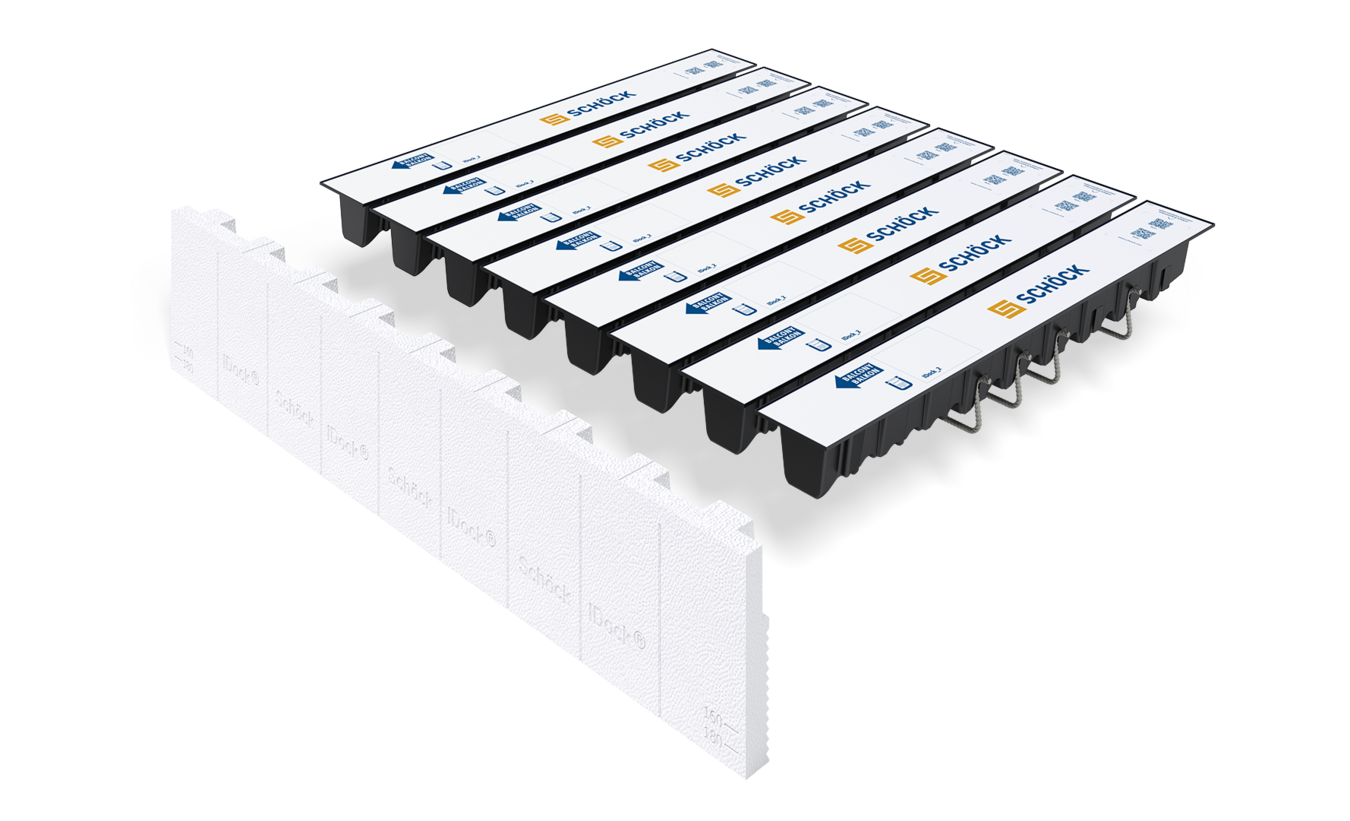

Benodigdheden

Geleverd door Schöck:

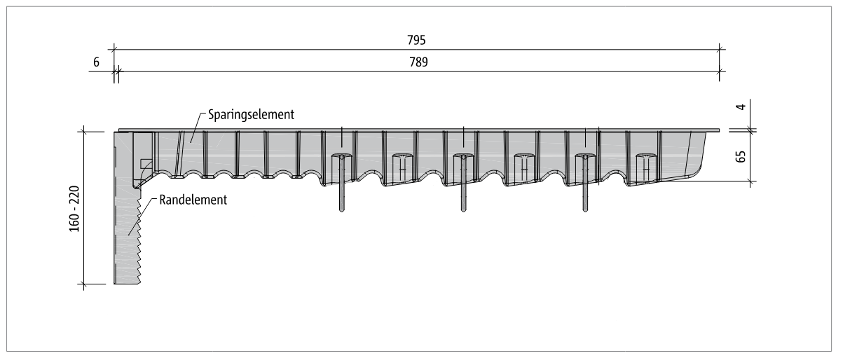

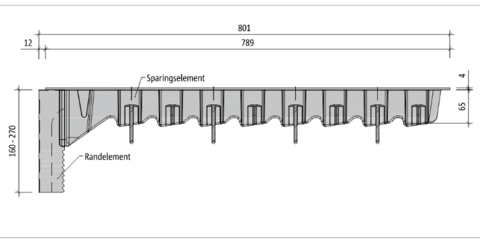

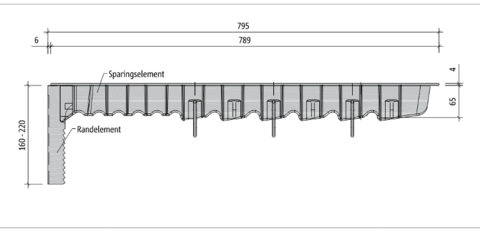

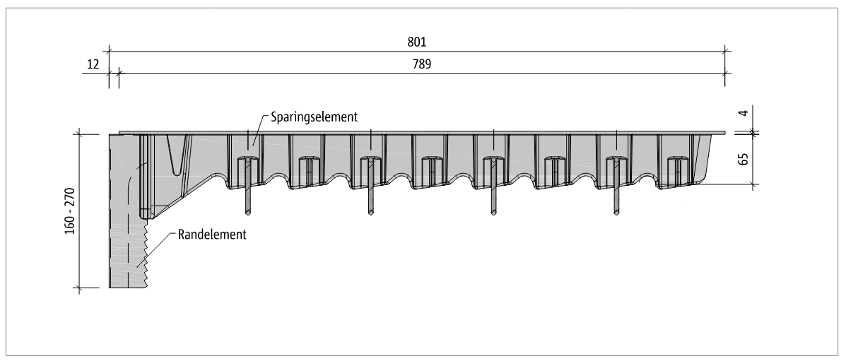

• Randelement(en) (geleverd in L = 1000 mm)
• Sparingselement(en) (geleverd in L = 1250 mm)

Zelf te voorzien:

• Wapening
• Houten plaat + houten regel
• Bevestigingsmiddelen

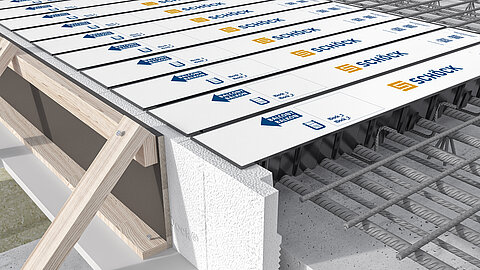

Inbouwinstructies

Neem voor het aangieten goed de aangiet instructies door. Deze instructies vindt u hieronder. Plan bij vragen of hulp bij het aangieten een afspraak in met de Schöck BouwService.

Benodigdheden

Zelf te voorzien:

• Cugla® gietmortel
• Maatbeker (groot)
• Mixer/betonmolen
• Afdekfolie

Advies gietmortel

Cuglaton COLD 4mm K70: bij 0 - 5 °C

Cuglaton SKID 4mm K70: bij >5 °C

(<0 °C: Geen gietmortel toepassen)

Gebruik circa 100kg per m¹ IDock^®.

Let op: Bij Cuglaton COLD dient altijd een prisma gedrukt te worden!

Aangietinstructies

Het verwijderen van de ondersteuning kan pas plaatsvinden wanneer de mortel zijn vereiste sterkte heeft bereikt. Het bereiken van de vereiste sterkte is met en zonder rijpheidsmeting te bepalen aan de hand van de onderstaande waarden.

Let op: Bij toepassing van Cuglaton COLD is een rijpheidsmeting niet mogelijk. Voor het aantonen van de druksterkte dient altijd een prisma gedrukt te worden!

Zonder rijpheidsmeting

Tot 48 uur na aangieten: Prefab element volledig ondersteund en NIET belasten.

Tot 72 uur na aangieten: Prefab element mag LICHT BELAST worden (belopen), mits nog volledig ondersteund.

Na 72 uur na aangieten: Prefab element mag VOLLEDIG BELAST worden zonder ondersteuning.

Met rijpheidsmeting (alleen Cuglaton SKID)

(<5 °C: Rijpheidsmeting niet toegestaan)

Druksterkte < 10 N/mm²: Prefab element volledig ondersteund en NIET belasten.

Druksterkte > 10 N/mm²: Prefab element mag LICHT BELAST worden (belopen), mits nog volledig ondersteund.

Druksterkte > 30 N/mm²: Het is mogelijk het prefab element te LATEN SCHRIKKEN (niet noodzakelijk).

Druksterkte > 40 N/mm²: Prefab element mag VOLLEDIG BELAST worden zonder ondersteuning.

Instructie rijpheidsmeting

• Wat zijn de belangrijkste voordelen van IDock®?
  • Flexibele planning casco en levering prefab
  • Efficiënte inzet van materieel, zoals kranen
  • Geen langdurige onderstempeling nodig

  • Toepasbaar met standaard KOMO-gecertificeerde Isokorf® moduul-elementen



• Is Schöck IDock^® voor iedere constructie toepasbaar?
  In de meeste gevallen is Schöck IDock^® toepasbaar. Denk hierbij bijvoorbeeld aan toepassing in  tunnelsystemen, breedplaatvloeren en prefab betonnen vloerplaten. Laat u hierover goed adviseren door één van onze technische adviseurs.



• Kan Schöck IDock^® ook onder een wand toegepast worden?

  Wij adviseren de Isokorf^® i.c.m. IDock^® elementen altijd in de kozijnopeningen te plaatsen, om de ruimte rondom de sparingsbakken waterdicht af te sluiten voor het aangieten. Mocht dit niet mogelijk zijn, neemt u dan contact op met de BouwService om de mogelijkheden te bespreken.



• Wat is NIET in de prijs inbegrepen in de aanbieding van Schöck?
  • Montage
  • Cugla mortel. Op te vragen bij Cugla.

  • Hoeveelheid kg mortel wordt door Schöck NL aangegeven.



• Is ieder type Isokorf^® te combineren met IDock^®?

  Nee, niet alle Isokorf^® elementen uit ons assortiment zijn toepasbaar in combinatie met IDock^® uitsparingselementen.

  Toepasbaar zijn voor uitkragende elementen:  K-E-M2-V2, K-E-M4-V1, K-E-M6-V1, K-E-M8-V1 en bij puntopleggingen: Q-T-V1 t/m V7.



• Waar dient de hoofdconstructeur voornamelijk rekening mee te houden indien IDock^® toegepast gaat worden?

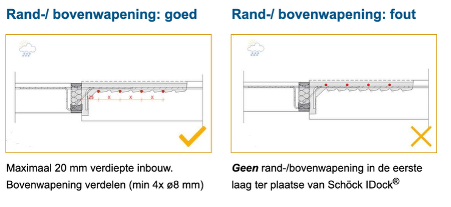

  Het kan zijn de wapening in de vloerrand nabij de IDock® uitsparingselementen lager komen te liggen (in de 2^e, 3^e of 4^e laag). Dus er dient mogelijk rekening gehouden te worden met een iets minder nuttige vloerhoogte. Daarnaast dient er rekening gehouden te worden met de h.o.h. afstanden van de wapening in de vloer, haaks en evenwijdig aan de vloerrand.



• Controleert Schöck altijd de vloerwapening nabij de IDock®?

  Er wordt geadviseerd dit wel te laten doen zodat u zeker weet dat er geen verrassingen in het vervolgtraject zijn. Laat uw wapeningstekening door Schöck controleren door een mail te sturen naar bouwservice-nl@schoeck.com



• Verzorgt Schöck altijd de inbouw- en aangietinstructie van IDock®?

  We adviseren u altijd contact op te nemen met Schöck NL. Wij zijn er voor u om mee te denken en te adviseren in het ontwerp- en de uitvoeringsproces. De aangietinstructie wordt voornamelijk verzorgd door collega’s van Cugla®. Zij leveren ook de benodigde gietmortel.



• Wanneer kunnen de IDock^® uitsparingselementen uit de gestorte vloer gehaald worden?

  Als de betonvloer voldoende verhard is, zodra er op de vloer gelopen kan worden is het beste moment om gelijk de uitsparingselementen te verwijderen.



• Mogen de staven van de Isokorf^® elementen gebogen worden?

  Nee, de staven aan de Isokorf® elementen mogen NOOIT in het werk gebogen worden. Indien blijft dat dit wel is gebeurd dan vervalt het KOMO certificaat en hiermee ook de garantie. De staven mogen na goedkeuring van Schöck alleen onder lichte spanning naar de gewenste positie gebracht worden.



• Moeten de uitkragende balkonplaten in IDock® sparingselementen net zoals bij de traditionele verankeringen worden opgezet?

  Ja, de hoofdconstructeur dient aan te geven hoeveel het balkon in zijn totaal opgezet moet worden.



• Hoe controleer ik of de IDock^® sparingen rondom vloeistofdicht zijn afgewerkt?

  Dit kan je vooraf controleren door de uitsparingselementen met water te vullen. Mocht blijken dat er nog water verdwijnt dan kan dit alsnog dicht gezet worden met een afdichtingsband of door te kitten.



• Kunnen bij lagere temperaturen de uitsparingen met gietmortel worden aangegoten?

  Bij temperaturen > 5°C kan worden aangegoten met Cuglaton SKID, bij temperaturen tussen 0 en 5°C kan worden aangegoten met Cuglaton COLD en onder de 0°C kan er niet aangegoten worden.



• Kan er tijdens het aangieten van de uitsparingen pauze worden genomen?

  Nee, er wordt dringend geadviseerd eerst de IDock^® uitsparingselementen volledig te vullen met Gietmortel en af te dekken met folie voor er een pauze wordt genomen.



• Mag het balkon direct na aangieten worden belast, of kan er overheen gelopen worden?

  Nee, gedurende de eerste 24 uur mogen de aangegoten prefab elementen niet in trilling gebracht worden. Er moet worden voorkomen dat de Isokorf® staven in de opstijvende gietmortel gaan bewegen. Dit zou de goede aanhechting tussen mortel en staven verstoren.



• Kan er worden doorgestempeld met Schöck IDock^®?

  Dit kan, echter bij het doorstapelen van balkonplaten adviseren wij om de balkonplaten te laten schrikken. Bij gebruik van een rijpheidsmeting is de minimale druksterkte 30 N/mm, zonder rijpheidsmeting is de minimale uithardingstijd 72 uur. Een vuistregel hierbij is dat 3 uitgeharde balkons samen één bovenliggend balkon kunnen dragen.
