Controleer hieronder of u aan alle voorwaarden voor Schöck IDock® heeft voldaan.

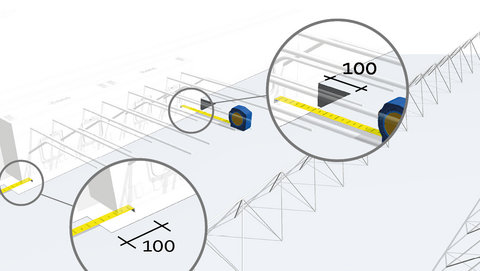

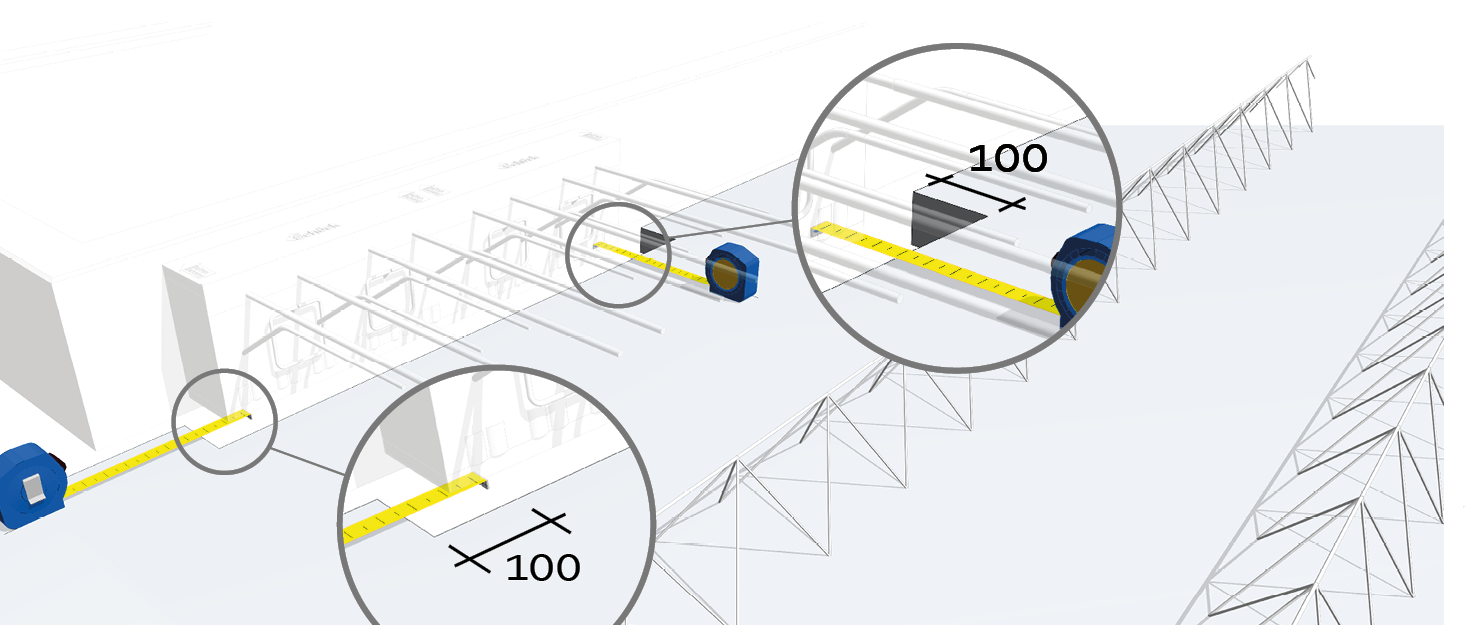

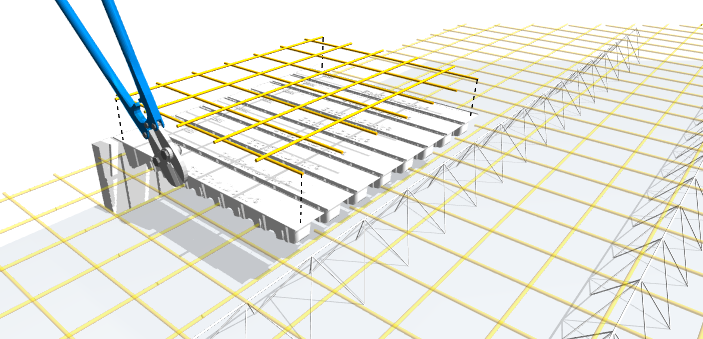

Het PS-randelement moet eerst in de juiste hoogte worden afgekort (zie detail technisch voorstel). Indien het randelement in conflict komt met de breedplaatschil dan moet de schil rondom 100 mm teruggehouden worden.
In geval van supportwapening haaks op de vloerrand, dient deze tussen of lager dan de IDock® sparingselementen geplaatst te worden.

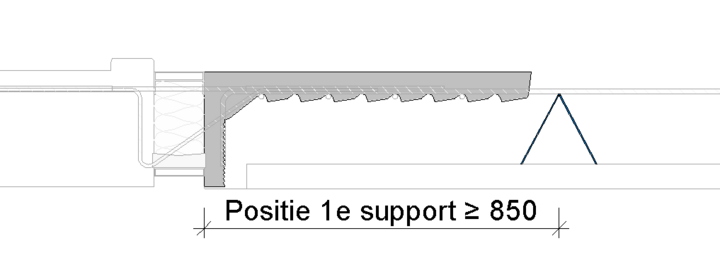

Advies: ontwerp tralieliggers breedplaatvloer buiten de zone IDock® sparingselementen.
Indien de supportwapening haaks op de vloerrand komt, moet deze tussen of lager dan de IDock® sparingselementen geplaatst te worden.

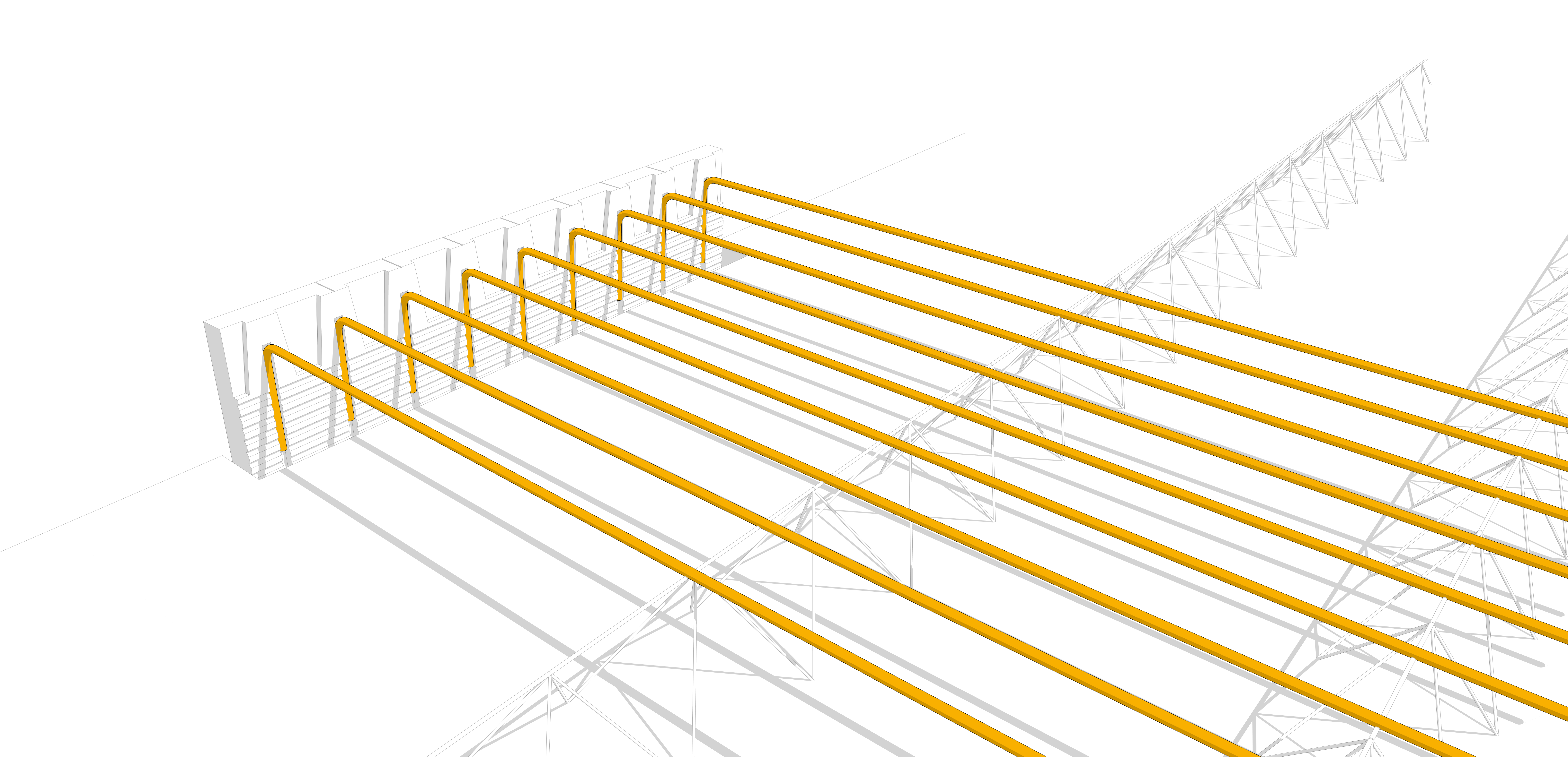

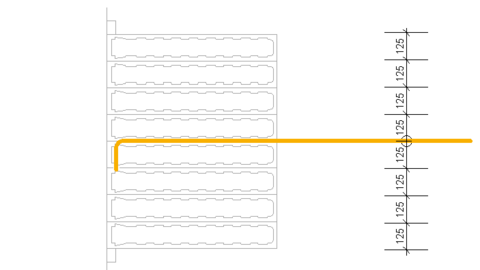

Aansluitwapening ter plaatse van IDock®: haakwapening pos 1 tussen de sparingselementen. Diameter en verankeringslengte te bepalen door de hoofdconstructeur. Advies Schöck minimaal zie technisch voorstel. Aantal staven is altijd aantal IDock® sparingsbakken +1 en hart op hart maat 125 mm.
Het aantal staven is gelijk aan het aantal IDock® sparingsbakken +1.

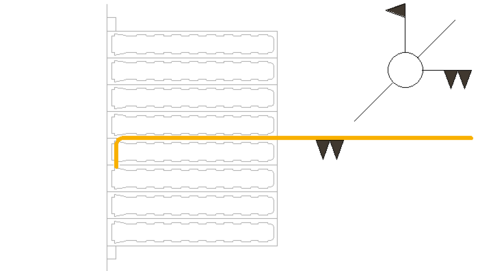

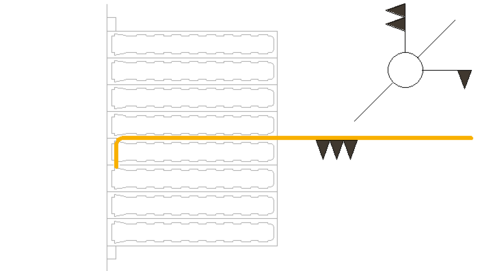

Ligt de haakwapening in laag 2 of lager? Deze wapening mag NIET toegepast worden in laag 1!

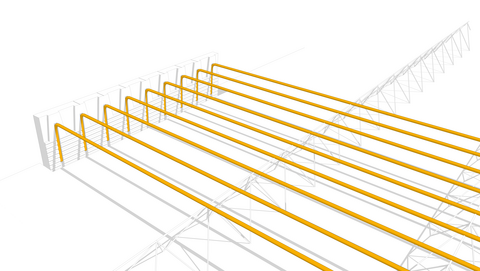

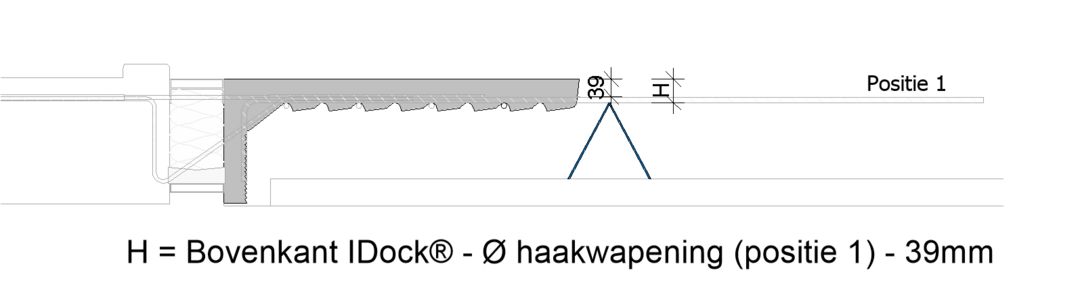

Aansluitwapening ter plaatse van IDock®: haakwapening pos 1.
De diameter en de verankeringslengte wordt bepaald door de hoofdconstructeur. Het Schöck advies op het technisch voorstel is minimaal. Het aantal staven is altijd het aantal IDock® uitsparingen +1 en een hart op hart maat van 125 mm.

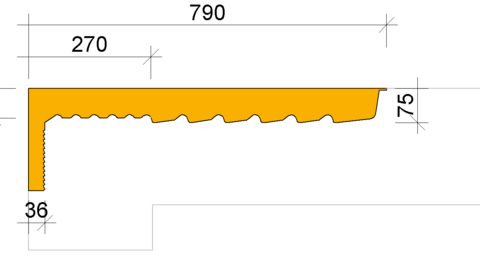

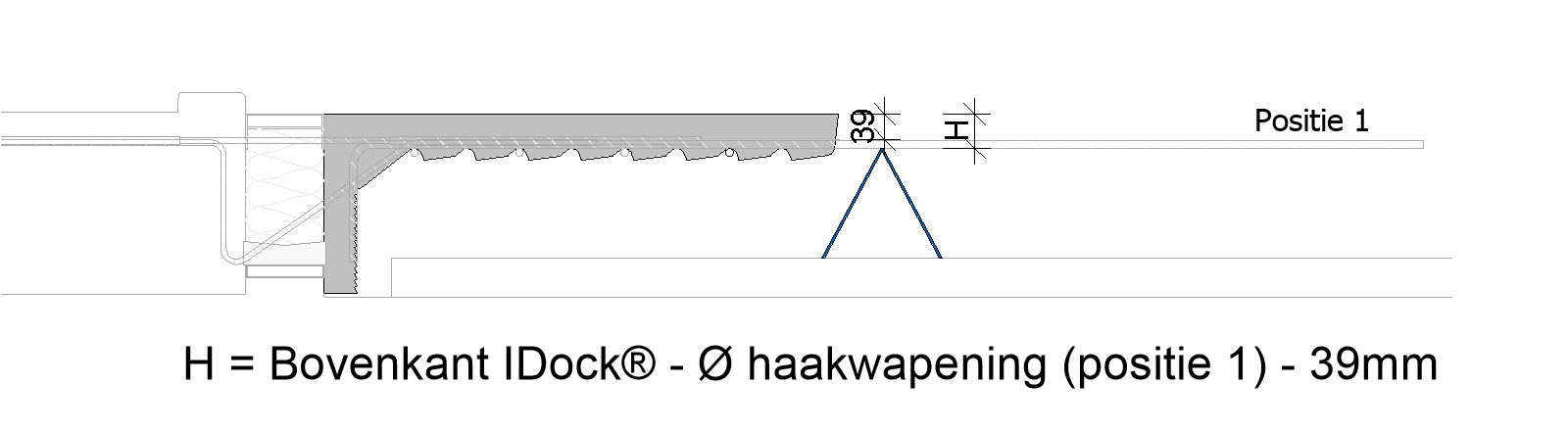

De toepassing in de juiste laag is afhankelijk van de plaatsing van de (net) bovenwapening (basisnet) in de vloer. De dekking op de haakwapening is minimaal 36 mm.
Indien de constructeur haarspelden in de vloerrand heeft voorzien (ter plaatse van het Schöck IDock®-element), adviseren wij deze te combineren met de haakwapening. Bij toepassing van losse haarspelden/beugels, moeten deze tussen de Schöck IDock® uitsparingen (h.o.h. 125 mm) geplaatst te worden.
In principe worden vloerranden met haarspelden en randstaven afgewapend.

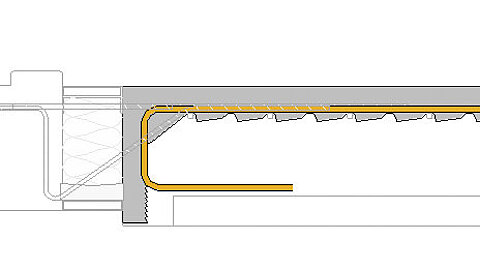

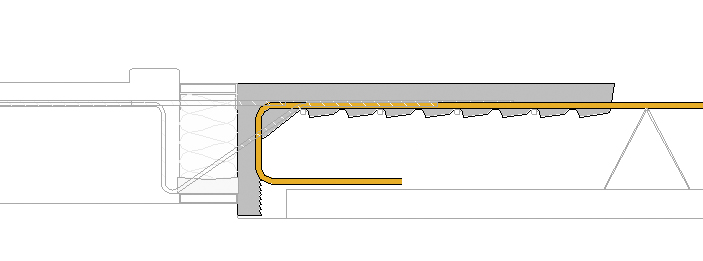

Aansluitwapening ter plaatse van het IDock®-element: haakwapening in combinatie met haarspelden met een hart op hart maat van 125 mm. Er kan ook gekozen worden om de haakwapening uit één stuk te maken en aan de onderzijde de wapening door te laten lopen als een zg. “wandelstok”.
Het kan zijn dat ten behoeve van de dwarskracht beugels noodzakelijk zijn in de vloer. Dit volgt uit de berekening van de (vloeren- of hoofd)constructeur. Deze beugels kunnen tussen de uitsparingselementen aangebracht worden h.o.h. 125 mm. De bovenzijde van de beugels liggen op hetzelfde niveau als de haakwapening in pos 1. Er kan ook gekozen worden om de beugels volledig onder de IDock®-elementen aan te brengen (let op de maximale hoogte van de beugel tussen de uitsparingen en de onderzijde van de vloer, h.o.h. afstand is dan vrij te kiezen).

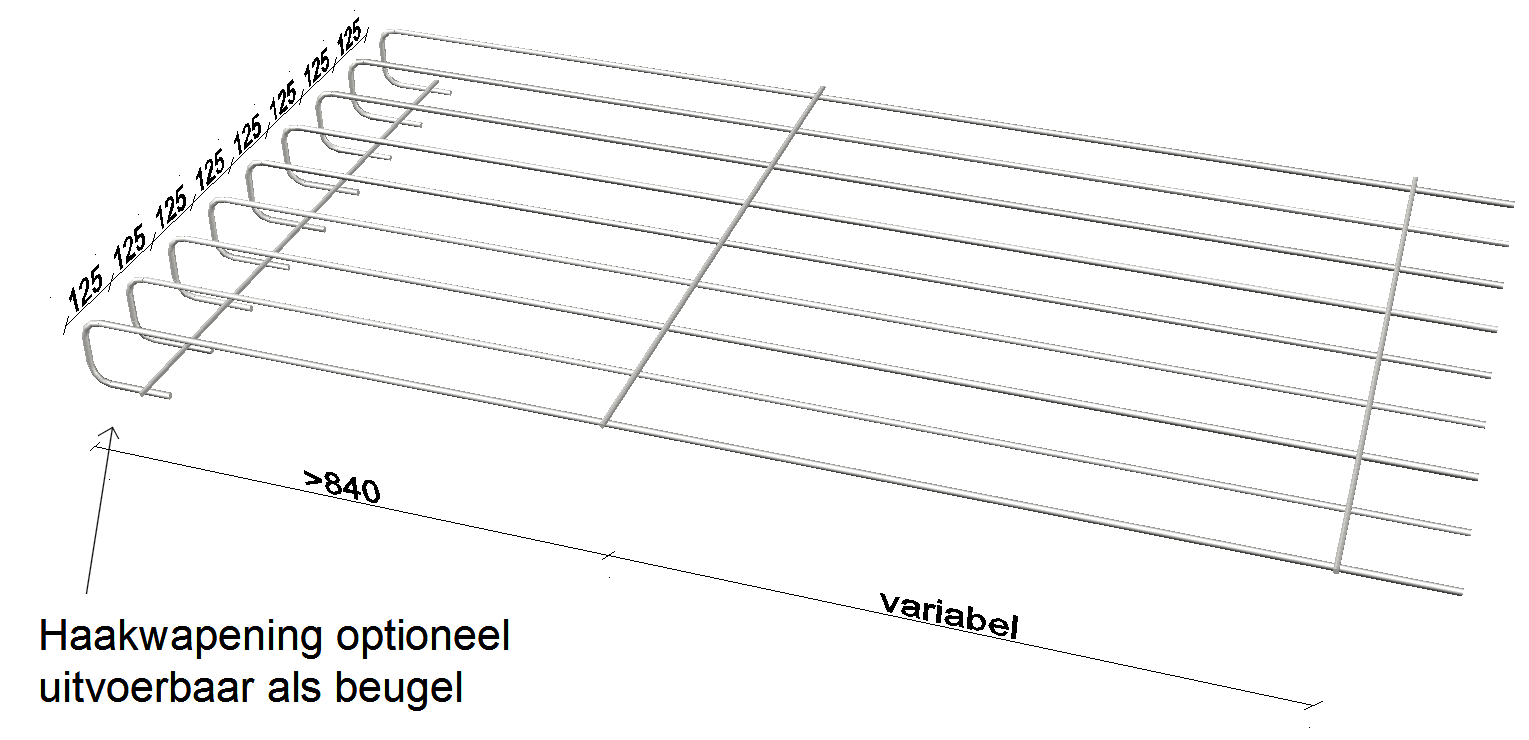

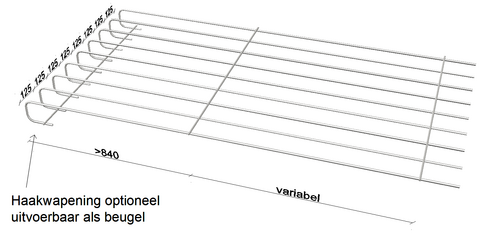

De haakwapening kan ook vooraf geprefabriceerd worden en is optioneel uitvoerbaar met haarspeld.
Toe te passen wapening volgens hoofdconstructeur. De bovenwapening hoeft niet bij de randwapening opgeteld te worden.
Voor IDock® is nodig:
- Minimaal 4x ø 8 h.o.h. 160 mm
- Maximaal 8x ø 5 h.o.h. 80 mm

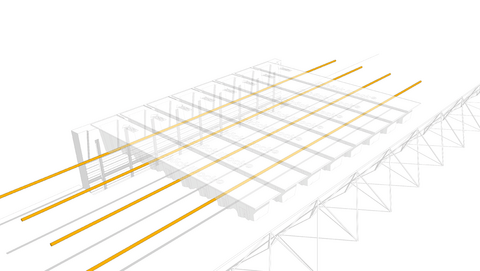

Aansluitwapening ter plaatse van IDock®: langswapening pos 2 onder de sparingselementen en haakwapening. Wapening evenwijdig aan de vloerrand. Diameter en verankeringslengte te bepalen door en volgens berekening hoofdconstructeur. Minimaal 4 ø 8 h.o.h. 160 mm en maximaal 8 ø 25 h.o.h. 80.

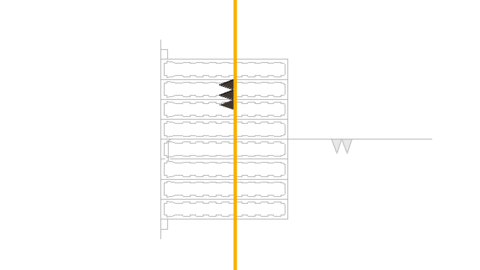

Ligt de boven(langs)wapening in laag 3 of lager? Deze wapening kan NIET toegepast worden in laag 1 en 2.

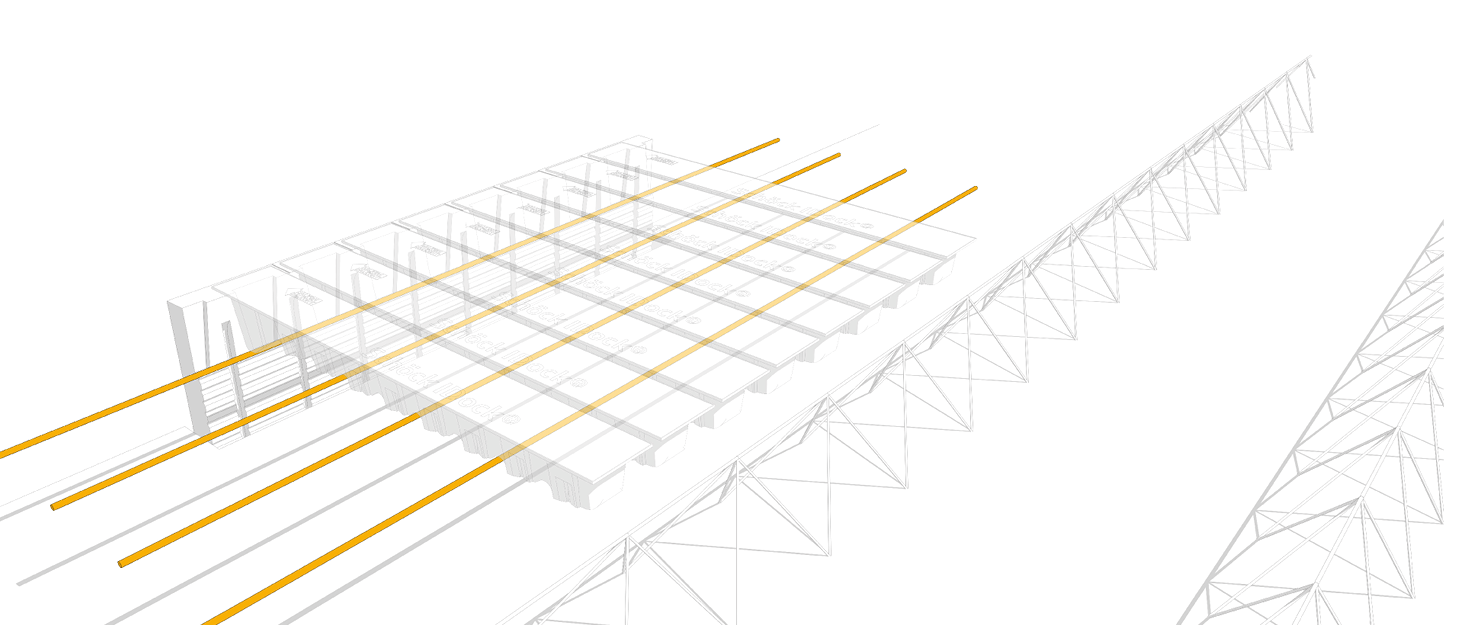

Aansluitwapening ter plaatse van IDock®: langswapening pos 2. De toepassing in de juiste laag is afhankelijk van de plaatsing van de (net) bovenwapening (basisnet) in de vloer. De dekking op de langswapening is minimaal 56 mm.

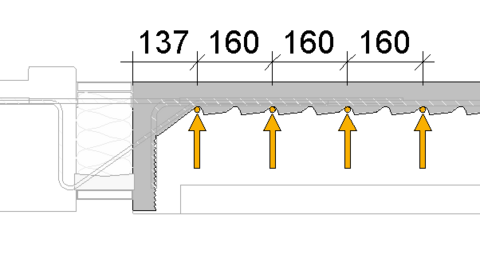

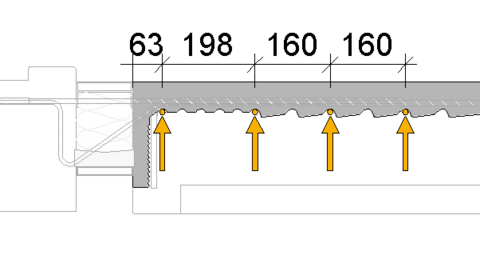

Ligt de bovenwapening op de correcte hart-op-hart maat?
De eerste staaf moet altijd in de eerste uitsparing (vanaf de vloerrand) van het Schöck IDock®-element geplaatst te worden.

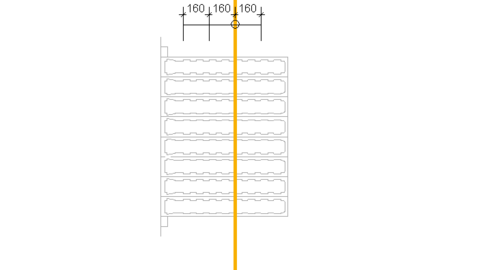

- Bij 4 staven: h.o.h. volgens onderstaande tekening
- Bij > 4 staven: te verdelen over de volledige IDock® lengte (in totaal 8 sleuven beschikbaar h.o.h. 80 mm)

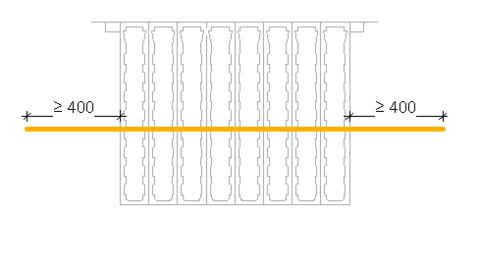

Is er een minimale overlap van 400 mm aan beide zijden?
De overlaplengte wordt bepaald door de hoofdconstructeur. Voor IDock® is > 400 mm nodig aan beide zijden.

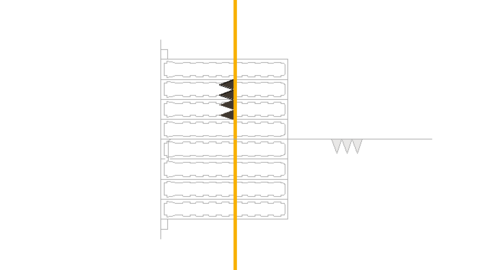

Let op: bij meerdere IDock®-elementen naast elkaar (bijvoorbeeld bij een prefabelement met 2 Isokorf®-elementen) adviseren wij om de wapening uit één lengte toe te passen. De bovenwapening mag niet eindigen onder het IDock®-element.

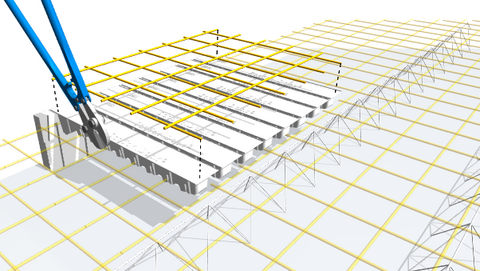

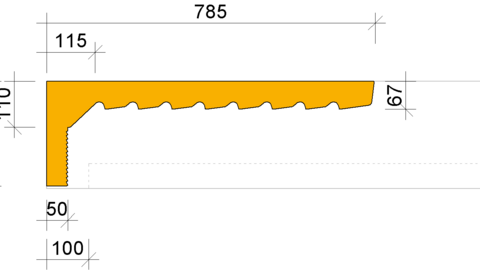

De oranje gearceerde ruimte is nodig voor het plaatsen van Schöck IDock®. Let hierop bij het toepassen van de rand- en bovenwapening.
Laat na het intekenen van IDock® de wapeningstekening door Schöck controleren.
Dien uw tekening direct in via de onderstaande knop:
Onze belangrijkste taken zijn:
- Controleren van de wapeningstekeningen
- Bezoek bouwplaats voor een inbouwinstructie Schöck IDock®
- Bezoek bouwplaats, samen met Cugla, voor een aangietinstructie Schöck IDock®
Een afspraak maken met onze Bouwservice voor het inplannen van een inbouw - of een aangietinstructie kan via +31 55 526 88 20 (algemeen) of mobiel +31 (0)6 829 56 972 (Peter Nijweide). De aangietinstructie gebeurt over het algemeen samen met Cugla. Voor een afspraak maken met Cugla kan u contact opnemen met hun betreffende rayonmanager.
