Išradimas
Eberhard Schöck (1935-2022) buvo žinomas kaip vizionierius. Jo sukurtas sprendimas, padėjęs sumažinti šalčio tiltus ant konsolinių pastato dalių, sukėlė revoliuciją statybos srityje ir nustatė naujus standartus.
common/forms/close
Pasirinkite savo šalį
Europa
Australija
Šiaurės Amerika
Can't find your country? Please visit
www.schoeck.com
or contact us on
export@schoeck.com
40 metų Isokorb Tiesiog originalus.
Schöck Isokorb® išradimas buvo vienas svarbiausių įvykių įmonės istorijoje. Šiandien šis įvykis yra toks pat novatoriškas, kaip ir anuomet, ir yra pavyzdys standartų, kuriuos nustatome kurdami visą savo gaminių asortimentą: į ateitį orientuota statyba, aukštesni aplinkosauginiai standartai, didesnis saugumas, paprastas montavimas ir didesnė ekonominė nauda.
Viską pakeitusios slidinėjimo atostogos
1979 metais įvykusios slidinėjimo atostogos laikomos prekės ženklo Isokorb® gimtadieniu: Eberhard Schöck atostogų namelyje ant lubų ir ant išorinės sienos, už kurios buvo įrengta visa eilė neapšiltintų balkonų, pastebėjo pelėsio židinius. Jau atostogų metu jis susimąstė apie priežastis ir pasidarė keletą brėžinių, kurie ateityje padėjo ieškoti būdų, kaip išspręsti šią problemą taikant fizikos ir statikos dėsnius statybų srityje.

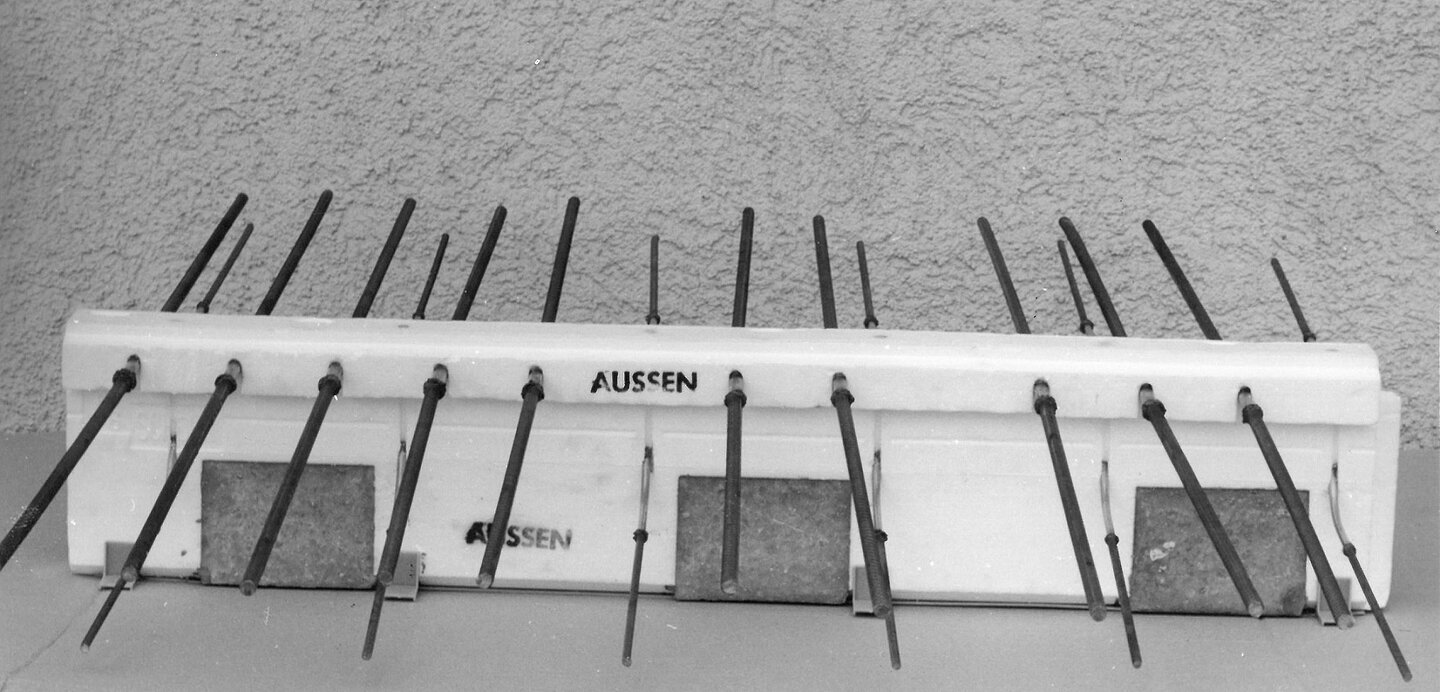

Kitais metais Eberhard Schöck kreipėsi dėl pirmojo patento savo novatoriškai idėjai. 1983 m. atėjo laikas: DEUBAU parodoje Esene ir SWISSBAU parodoje Bazelyje pirmą kartą buvo pristatytas Isokorb® M tipo „izoliacinis elementas konsoliniams balkonams“, kuris tais pačiais metais pateko į rinką.
Eberhard Schöck mielai prisimindavo tą akimirką: „Profesionalų pasaulis rimtai susidomėjo šiuo gaminiu, todėl tikimės, kad jis tikrai turi ateitį.“ Šis teiginys neprarado savo aktualumo net ir po 40 metų.
Aplenkęs laiką
1983 m. Eberhard Schöck išradimas kaip sumažinti šalčio tiltus ant konsolinių pastato dalių sukėlė revoliuciją statybos pramonėje ir pralenkė laiką:
Schöck Isokorb® anuomet ir dabar nustato naujus standartus. Eberhard Schöck vizija „supaprastinti statybą“ yra Schöck įmonės genetinis kodas. Dėl nuolatinio tobulinimo Isokorb® vis dar tebėra moderniausias sprendimas, kai kalbama apie paprastą, energiją taupantį ir saugų konsolinių pastato dalių, pvz. balkonų, prijungimą prie pastatų.
Svarbiausi įvykiai
Schöck Isokorb® inovatyvus šilumos izoliacijos elementas nuo 1983 m. žingsnis po žingsnio įsitvirtino rinkoje. Bėgant metams buvo sukurta daug naujų gaminių ir atsivėrė naujos rinkos.
Iš Baden-Badeno į visą pasaulį

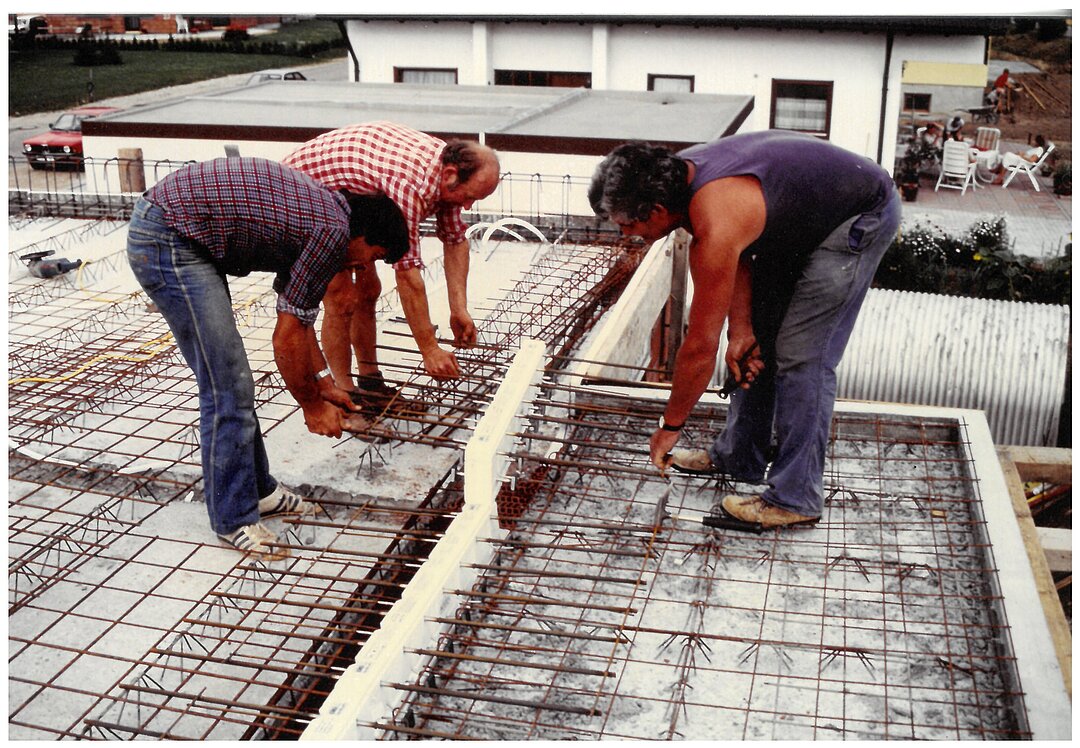

Po novatoriško Isokorb® išradimo viskas vystosi labai greitai. Inovatyvus sprendimas patraukia dėmesį ir yra gerai vertinamas rinkoje. Siekdama patenkinti didelę Isokorb® paklausą, Schöck plečia gamybos plotus ir samdo techninius konsultantus, kad galėtų pasiūlyti puikią paslaugą statybų sektoriuje dirbantiems specialistams.
Taip pat ir už Vokietijos ribų buvo greitai pastebėta, kad Schöck Isokorb® yra protingas ir efektyvus šalčio tiltų mažinimo sprendimas. Atkeliauja pirmieji užsakymai iš Čekijos, Lenkijos, Italijos ir Skandinavijos. Šiandien Isokorb® parduodamas maždaug 40 šalių.
„Niekada negalima stovėti vienoje vietoje. Norint sulaukti sėkmės, reikia kurti vis naujus dalykus arba tobulinti jau sukurtus.«
(Eberhard Schöck)
Šis moto nepraranda aktualumo ir šiandien. Net ir po 40 metų inovacijos nesibaigia. Priešingai – tai paskata visiems darbuotojams toliau kurti sėkmės istoriją.
Sprendimai
Statybų sektorius nebeįsivaizduojamas be įmonės Schöck gaminamos Isokorb® produkcijos, t.y. be terminio atskyrimo – šalčio tiltus mažinančių, novatoriškų ir paprastų sprendimų. Šie gaminiai pasižymi įvairiapusėmis taikymo galimybėmis ir turi visus statybos priežiūrai aktualius dokumentus.
Iššūkis ir sprendimas
Energijos nuostoliai atsiranda tose pastato konstrukcijos dalyse, kurios praleidžia daugiau šilumos, todėl šiluma gali išeiti greičiau nei per šalia esančias pastato dalis. Šios sritys vadinamos šalčio tiltais. Šiose srityse ne tik padidėja energijos nuostoliai, bet dėl kondensato ar pelėsio dažnai atsiranda konstrukcijos pažeidimų. Šiuos šilumos nuostolius galima sumažinti tik naudojant nuolatinę šilumos izoliaciją. Šiam tikslui pasiekti naudojami apkrovas laikantys šilumos izoliacijos elementai, tokie kaip Schöck Isokorb®. Schöck Isokorb® yra ne tik šilumos izoliacijos, bet ir statikos dalis.
Įvairios pritaikymo galimybės ir neįprastos geometrinės formos
Schöck Isokorb® gaminiai gali būti pritaikomi labai įvairiai: betono jungimas su betonu, betono jungimas su plieno konstrukcijomis arba plieno konstrukcijų jungimas su plieno konstrukcijomis. Universalus gaminių asortimentas siūlo tinkamus sprendimus siekiant išvengti šalčio tiltų montuojant konsolinius arba balkonus su atrama, lodžijas, pavėsines, stogelius ir parapetus tiek naujuose pastatuose, tiek renovuojant senus statinius.
Schöck Isokorb® standartinės pritaikymo galimybės plačiai žinomos, tačiau galima rasti sprendimus individualiais ir sudėtingais atvejais, pvz.: neįprasta geometrinė forma, dideli konsolių ilgiai arba hibridinės medienos konstrukcijos.
Išsamus sprendimų aprašymas
+
+
+
+
+
+
+
+
Priešgaisrinės plokštės ir priešgaisrinė juosta
- Atsparumo ugniai klasė REI120, nes yra priešgaisrinės plokštės ir priešgaisrinės juostos
- Gaisro atveju apsauginė juosta išsipučia
- Lygi priešgaisrinė plokštė palengvina montavimą

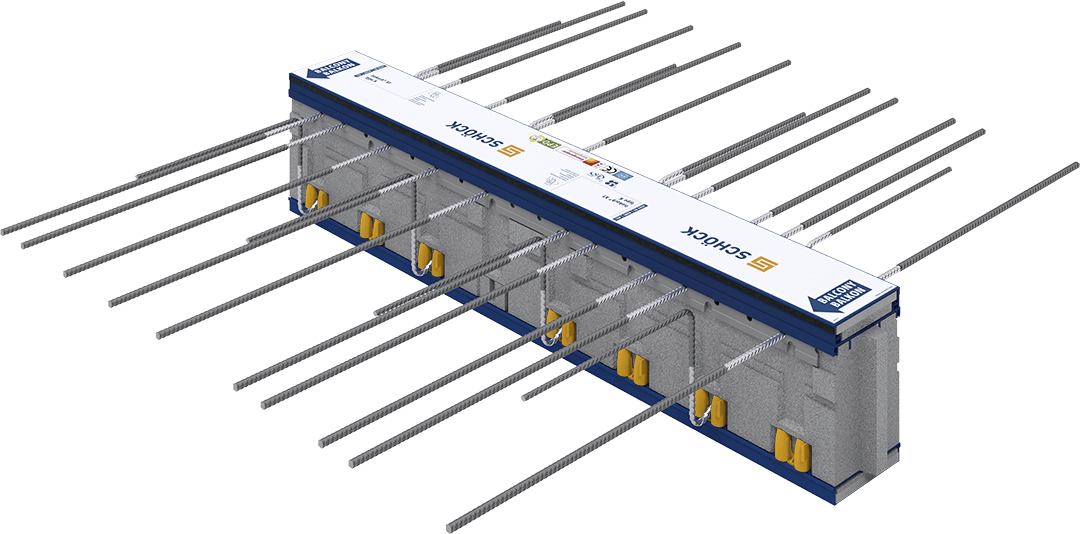

Apkrovą atlaikantis elementas
- HTE-Compact® gniuždymą atlaikantis elementas pagamintas iš aukštos kokybės smulkaus betono
-
Didelis jėgos perdavimas (suspaudimo jėga) kartu su optimizuotu šilumos laidumu
-
Lygi jungtis su izoliacine medžiaga užtikriną paprastą montavimą
Izoliacinė medžiaga
- Izoliacinė medžiaga – putų polistirenas NEOPOR®, kuris sugeria ir atspindi šilumą
- Užtikrina optimalią šilumos izoliaciją
- Yra 80 mm ir 120 mm storio

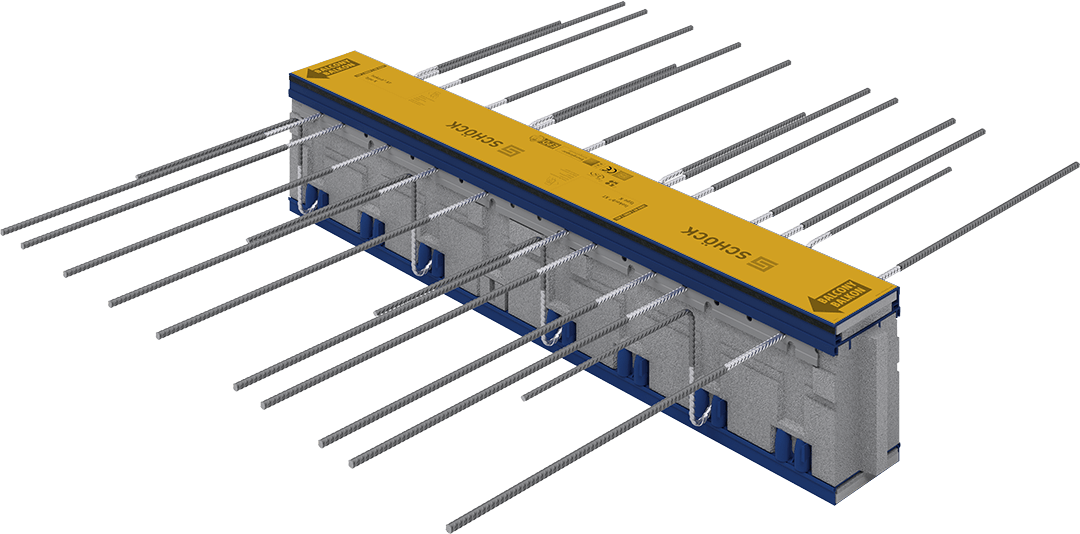

Etiketė
- Nuskaičius QR kodą galima rasti vaizdinę montavimo instrukciją
- Rodyklės parodo konkrečią jungties vietą
- Tipas nurodytas ant viršutinio ir apatinio paviršiaus

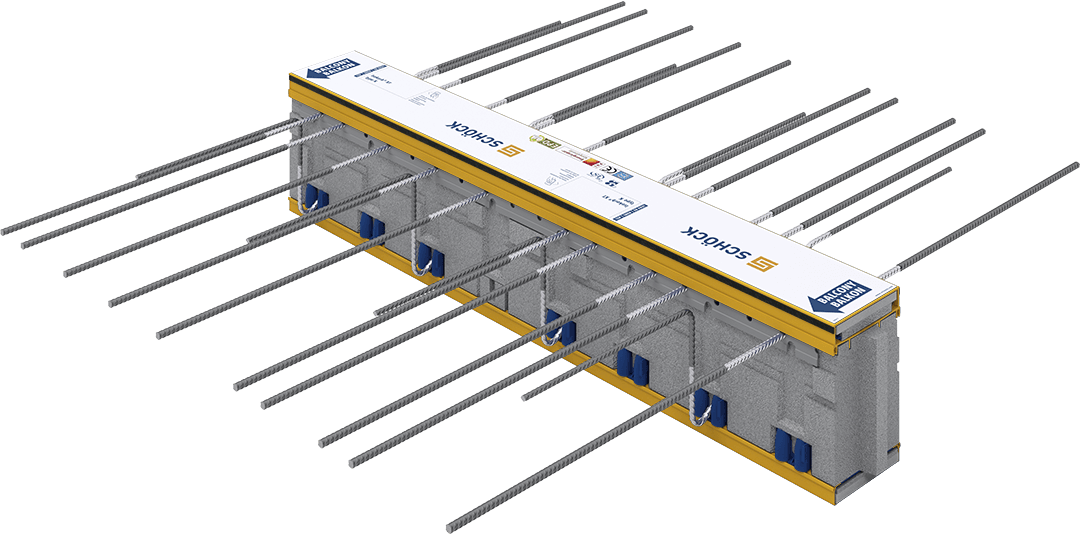

Viršutinis ir apatinis profilis iš plastiko
- Nuo pažeidimų apsaugo izoliacinę medžiagą Neopor® ir priešgaisrinę plokštę.

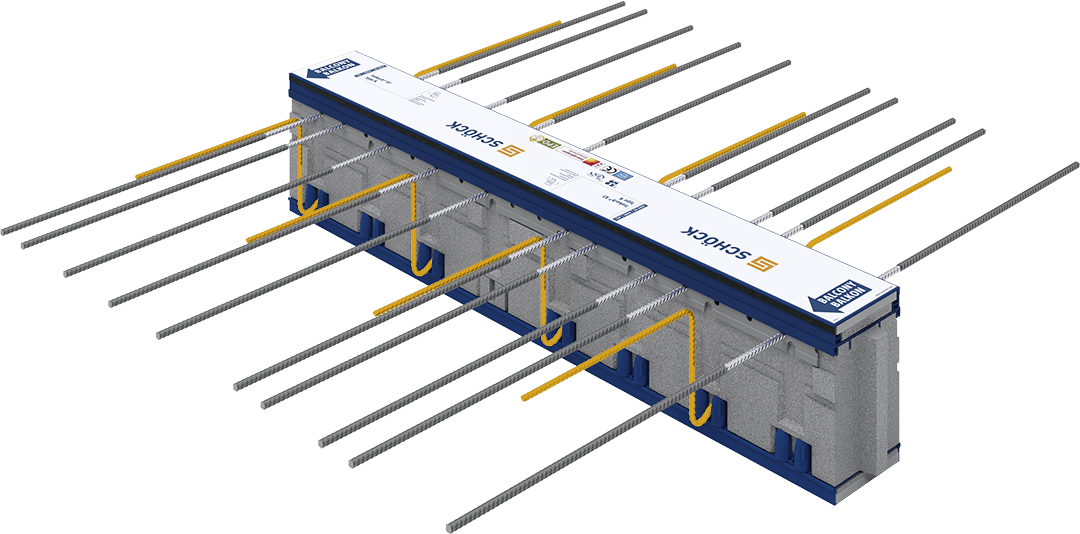

Skersinis strypas
- Pastato dalių sujungimo vietoje naudojamas nerūdijantis plienas dėl antikorozinių savybių ir gebėjimo atlaikyti didesnes apkrovas. Likusi skersinio strypo dalis sudaryta iš armatūrinio plieno.
- Kirpimo jėgų perdavimas
- Išlenktas į viršų balkono pusėje kaip integruotas krašto sutvirtinimas
- Iš pastato pusės nebūtina įmontuoti laikiklių arba skersinių apkrovos paskirstymo strypų

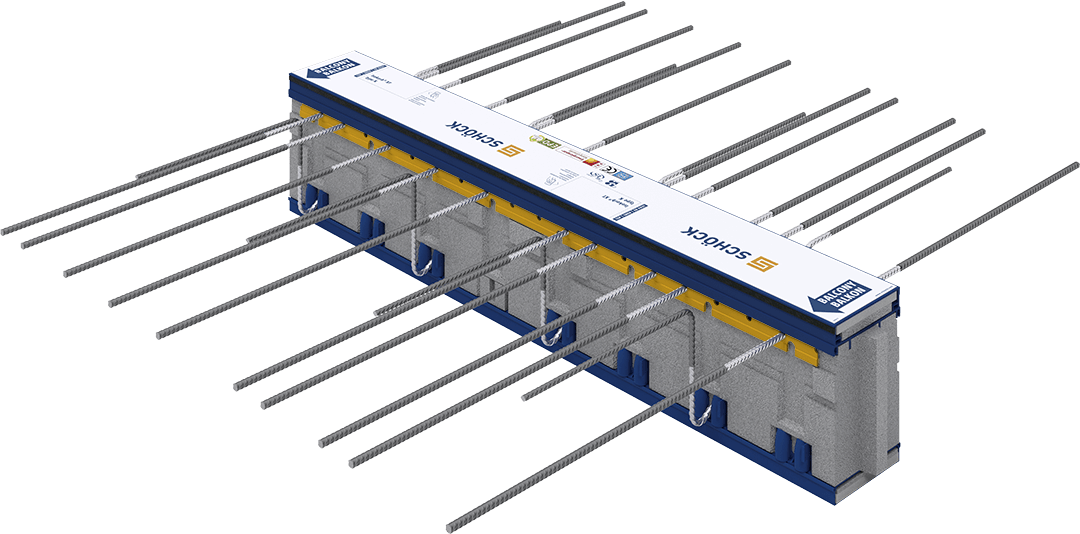

Dėžutės profilis ir fiksavimo juosta pagaminti iš plastiko
- Įtempimo strypai yra pritvirtinti, todėl nereikia papildomų skersinių strypų už izoliacinės medžiagos ribų
- Galimas paprastas įsriegimas į esamą armatūrą
Įtempimo strypas
- Pastato dalių sujungimo vietoje naudojamas nerūdijantis plienas dėl antikorozinių savybių ir gebėjimo atlaikyti didesnes apkrovas. Likusi įtempimo strypo dalis padaryta iš armatūrinio plieno
- Traukos jėgų perdavimas
- Šilumos perdavimo sumažinimas sumažinant strypo skerspjūvį toje vietoje, kuri pagaminta iš nerūdijančio plieno
- Atsparumo ugniai klasė REI120, nes yra priešgaisrinės plokštės ir priešgaisrinės juostos
- Gaisro atveju apsauginė juosta išsipučia
- Lygi priešgaisrinė plokštė palengvina montavimą
- HTE-Compact® gniuždymą atlaikantis elementas pagamintas iš aukštos kokybės smulkaus betono
-
Didelis jėgos perdavimas (suspaudimo jėga) kartu su optimizuotu šilumos laidumu
-
Lygi jungtis su izoliacine medžiaga užtikriną paprastą montavimą
- Izoliacinė medžiaga – putų polistirenas NEOPOR®, kuris sugeria ir atspindi šilumą
- Užtikrina optimalią šilumos izoliaciją
- Yra 80 mm ir 120 mm storio
- Nuskaičius QR kodą galima rasti vaizdinę montavimo instrukciją
- Rodyklės parodo konkrečią jungties vietą
- Tipas nurodytas ant viršutinio ir apatinio paviršiaus
- Nuo pažeidimų apsaugo izoliacinę medžiagą Neopor® ir priešgaisrinę plokštę.
- Pastato dalių sujungimo vietoje naudojamas nerūdijantis plienas dėl antikorozinių savybių ir gebėjimo atlaikyti didesnes apkrovas. Likusi skersinio strypo dalis sudaryta iš armatūrinio plieno.
- Kirpimo jėgų perdavimas
- Išlenktas į viršų balkono pusėje kaip integruotas krašto sutvirtinimas
- Iš pastato pusės nebūtina įmontuoti laikiklių arba skersinių apkrovos paskirstymo strypų
- Įtempimo strypai yra pritvirtinti, todėl nereikia papildomų skersinių strypų už izoliacinės medžiagos ribų
- Galimas paprastas įsriegimas į esamą armatūrą
- Pastato dalių sujungimo vietoje naudojamas nerūdijantis plienas dėl antikorozinių savybių ir gebėjimo atlaikyti didesnes apkrovas. Likusi įtempimo strypo dalis padaryta iš armatūrinio plieno
- Traukos jėgų perdavimas
- Šilumos perdavimo sumažinimas sumažinant strypo skerspjūvį toje vietoje, kuri pagaminta iš nerūdijančio plieno
Pokyčiai
Kartu apžvelkime pastarųjų metų pokyčius.
RAIDA NUO 1983 M. IKI ŠIŲ DIENŲ.
Pristatant naują produktą, būtina pateikti pagalbinę informaciją. Tai žinojo ir Eberhard Schöck 1983 metais pristatydamas Schöck Isokorb® gaminius. Informaciniame aplanke tuo metu buvo pateikiami visi duomenys apie „armuotą balkono šiltinimo plokštę“ ir naują bei inovatyvų šilumą izoliuojantį elementą: informacija apie gaminį, techniniai brėžiniai, montavimo instrukcijos ir bandymų protokolai.
1983 metų informacinis aplankas išliko iki šių dienų, tačiau bėgant metams kai kas pasikeitė. Plečiantis gaminių asortimentui, reikėjo sukurti keletą techninės informacijos lapų, suskirstytų pagal jungties tipą ir montavimo būdą. Bėgant metams pasikeitė ir aplanko išorė. Liko išsami techninė informacija, kuri padeda inžinieriams kuriant projektus.
Apkrovą atlaikantis elementas – svarbi Isokorb® gaminio dalis, 1987 metais buvo gaminama iš nerūdijančio plieno. Jungties vietoje buvo naudojamas lygus plienas, o gniuždymo jėga į betonines konstrukcijos dalis buvo nukreipiama per privirintas plieno plokštes. Dėl savo išvaizdos šis elementas juokais buvo vadinamas „kaulu".
Anuomet iš nerūdijančio plieno gaminamas gniuždymo apkrovą atlaikantis elementas buvo pakeistas nauju, kuris buvo užpildomas aukštos kokybės smulkiagrūdžiu betonu. Šilumos pralaidumas dėl šios priežasties sumažinamas net 24%. Dėl savo geometrinės formos Schöck Isokorb® apkrovą atlaikantis elementas montuojamas dar paprasčiau.

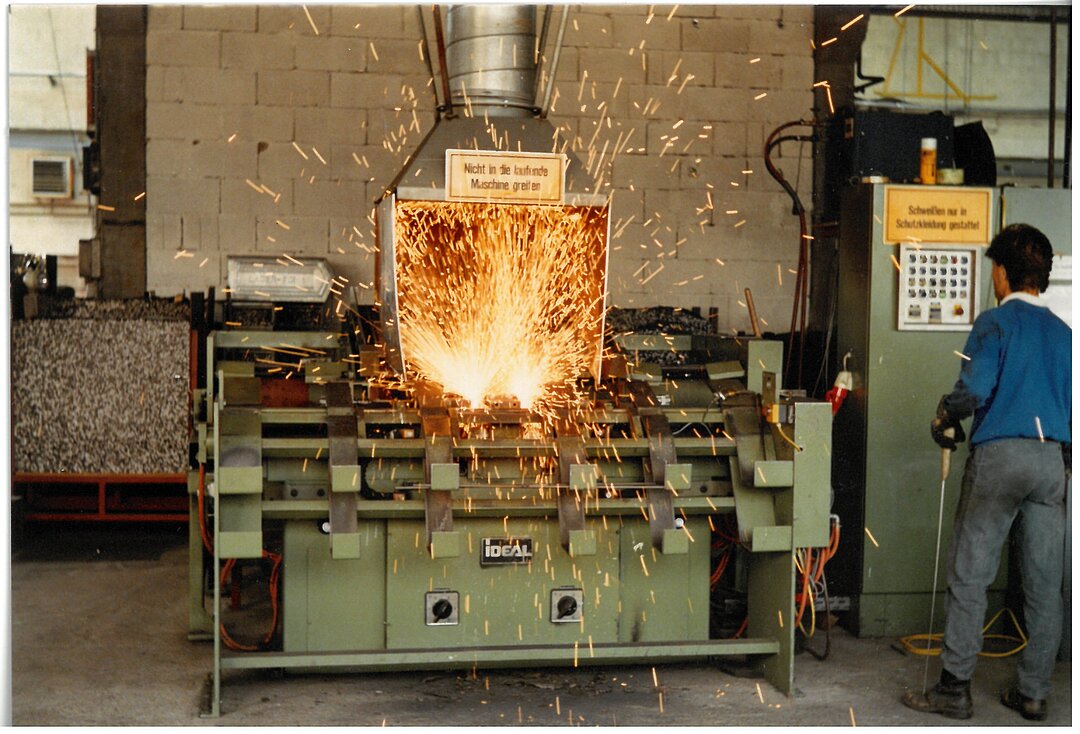

1997 metais gaminant Isokorb reikėjo labai daug rankų darbo...
…taip yra ir šiandien, nes surenkama labai daug skirtingų Isokorb® gaminių tipų. Tačiau skaitmenizacija atėjo ir į gamybą – gamyboje visiškai nenaudojami popieriniai brėžiniai, nes projektai pateikiami kompiuterių ekranuose. Atskirų Schöck Isokorb® privalomų komponentų gamyba dažniausiai yra visiškai automatizuota.
Reklama buvo efektinga ir ryški, atkreipianti dėmesį į save ir naujovišką šilumą izoliuojantį elementą.
Pastaraisiais metais Schöck Isokorb® gaminių išorė ir marketingo strategija pasikeitė. Dabar naudojami profesionalūs gaminio pristatymai.
Naujienos
Schöck Isokorb® nuo 1983 metų tobulina savo produkciją. Glaudžiai bendradarbiaujant su partneriais ir klientais nuolat keliamos idėjos ir kuriami novatoriški gaminiai, kad statybų procesas būtų dar paprastesnis.
Visi darbuotojai stengiasi, kad Schöck Isokorb® produkcija ateityje būtų dar geresnė ir novatoriškesnė. Mums svarbu ne tik toliau tobulinti produktą ir jo komponentus, bet ir atitikti rinkos reikalavimus. Todėl platus Schöck Isokorb® asortimentas taip pat siūlo sprendimus didėjantiems reikalavimams. Didelė Isokorb® gaminių šeimos tipų įvairovė suteikia architektams ir planuotojams daugiau laisvės kuriant ir įgyvendinant savo projektus.

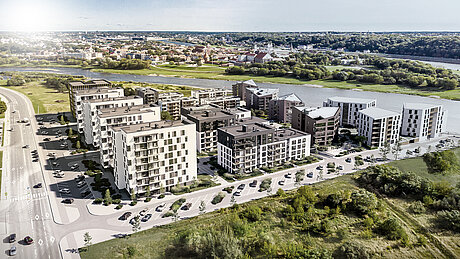

Darbų pavyzdžiai
Prieš pradedant naudoti produktą tarptautiniuose projektuose, vyksta intensyvus kūrybinis, produkto vystymo darbas, Tačiau geriausi argumentai patvirtinami praktikoje.
Originalas įtikina ir įkvepia.
Isokorb® gaminių šeimos privalumai ir nauda matomi ne tik teoriškai. Įspūdingi, architektūriškai ir techniškai sudėtingi projektai kelia susižavėjimą ir pasididžiavimą šilumos izoliaciniais elementais ir padeda suderinti aukščiausius architektūros ir energijos efektyvumo reikalavimus.
Skaitmeninima
Yra daug skaitmeninių įrankių, skirtų visiems Isokorb® ir kitiems įmonės Schöck gaminiams, kad būtų galima patenkinti įvairius reikalavimus, padedančius statyboje dalyvaujantiems asmenims.
Skaitmeniniai sprendimai ir integracija
-
CAD/BIM bibliotekos skaitmeniniams pastatų modeliams kurti
-
Įvairių Isokorb® jungčių, skirtų balkonams ir parapetams skaičiavimo programos yra pagalbinė priemonė renkantis tinkamą Isokorb® gaminį.
-
Internetinė programa Schöck Scalix® leidžia nesudėtingai ir greitai apskaičiuoti šilumos izoliacijos elementų matmenis
Schöck įmonė ne tik teikia savo skaitmeninius sprendimus: dėl suderinamumo su populiariausia statikos ir CAD/BIM programine įranga, galite dirbti pažįstamoje aplinkoje. Projektavimas tampa lengvesnis, patogesnis ir efektyvesnis.
