Tronsole®
Lépéshangszigetelés a legmagasabb színvonalon
A nyugalom elemi alapszükséglet. A stresszel és zajjal teli világban egyre több nyugalomra és lazításra vágyunk. Az épületek zajszigetelése ezért sem tekinthető luxusnak, hanem sokkal inkább sürgető szükségszerűségnek. Különösen a társasházak lépcsőházainál kellene a tervezőknek erre több figyelmet fordítaniuk. Hiszen az itt keletkező zaj gyakori, szinte mindennapos konfliktusforrást jelent. Ezenfelül a kérdés jogilag is egyértelműen indokolt.
A kihívás és a megoldás
A hangszigetelés a minőségi épület alapvető jellemzője, amelynek meg kell felelnie a hatósági előírásoknak és az építtető elvárásainak is.
A Schöck Tronsole® alkalmazásával a VDI 4100 III-as minőségi hangszigetelési szintje a lépcsők esetében alapértelmezetté válik. Az akusztikai jellemzők hagyományos építési körülmények között, a DIN 7396‑os szabvány szerinti vizsgálati eljárással kerülnek meghatározásra.
A vizsgált jellemzők megbízhatóak, és alapul szolgálnak a DIN 4109 szerinti hangszigetelési követelmények teljesítésének igazolásához. Emellett lehetővé teszik a termékek összehasonlíthatóságát is.
A következő hangmintán jól hallható a különbség egy nem leválasztott csatlakozás, egy gumi alátét csíkkal leválasztott csatlakozás, valamint a Schöck Tronsole® akusztikus leválasztása között.

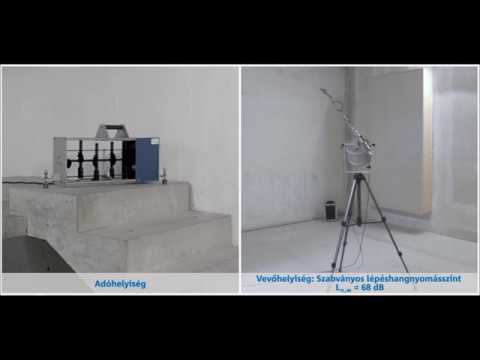

Elválasztás nélküli lépcsőkar

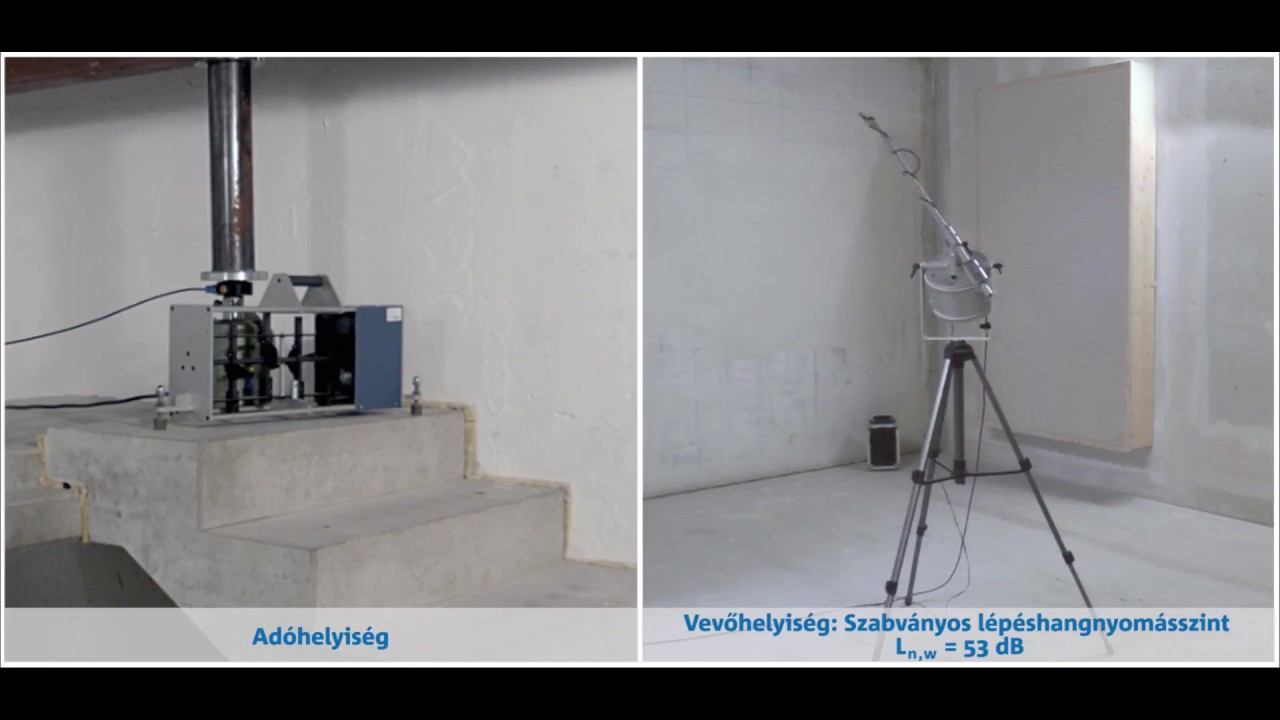

Szalagbetéttel elválasztott lépcsőkar

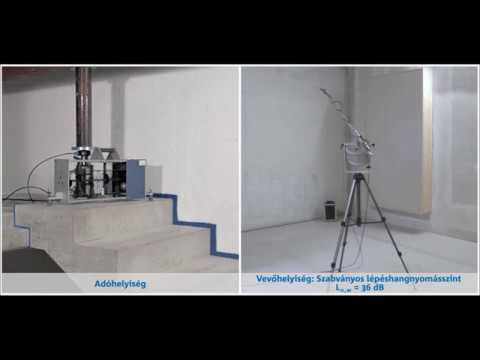

Schöck Tronsole® rendszerrel elválasztott lépcsőkar
Lépcsőrendszerek
Egyenes lépcsőkar, elválasztott pihenő és lépcsőkar
A lépcsőkar és a pihenő elválasztását T-típussal, a pihenő és a fal elválasztását Z-típussal végezzük. A lépcsőkar és a fal közé L-típusú szigetelés kerül. A "kék színű vonal" így a biztos lépéshangszigetelés minőségi jelzéseként körbefut az elválasztandó lépcső körül.
Prvek pro izolaci proti kročejovému zvuku určený k uložení schodišťového ramene na podestu, bez ozubu.
Schöck Tronsole® L típus Lépcső / lépcsőházfal.
Schöck Tronsole® Z típus Lépcsőpihenő / lépcsőházfal.
Egyenes lépcsőkar elválasztva, pihenő úsztatott aljzattal
A lépcsőkar és a pihenő elválasztását F-típussal, a padlólemez elválasztását B-típussal végezzük. A lépcsőkar és a fal közé L-típusú szigetelés kerül. A "kék színű vonal" így a biztos lépéshangszigetelés minőségi jelzéseként körbefut az elválasztott kar körül.
Schöck Tronsole® B típus Lépcsőkar / alaplemez.
Schöck Tronsole® L típus Lépcső / lépcsőházfal.
Schöck Tronsole® F típus Előregyártott-lépcsőkar / pihenő.
Húzott lépcsőkar elválasztása
A húzott lépcső elválasztását a födémtől F-típussal, a kar és a fal elválasztását Q-típussal végezzük. A hézagba L-típus kerül. A "kék színű vonal" így a biztos lépéshangszigetelés minőségi jelzéseként körbefut az elválasztott kar körül.
Schöck Tronsole® F típus Előregyártott-lépcsőkar / pihenő.
Schöck Tronsole® L típus Lépcső / lépcsőházfal.
Schöck Tronsole® Q típus Húzott lépcsőhöz.
Schöck Tronsole® fóliák

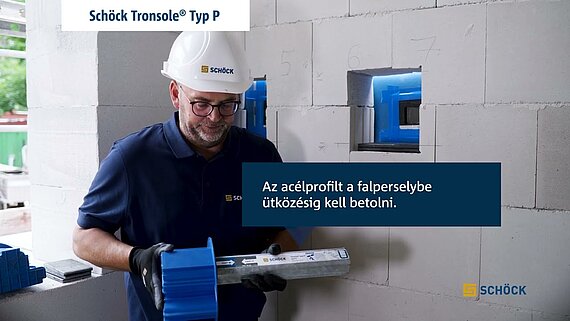

A Tronsole® P típust az előregyártott lépcsőkarok pihenő lemezeihez fejlesztettük ki. A Tronsole P típus lehetővé teszi, hogy az előregyártott pihenő lemezből a beemelés során ne nyúljanak ki kiálló konzolok, így ezek egyszerűen a lépcsőházba emelhetők. A Tronsole® hangszigetelő rendszer biztonságos lépéshangszigetelést és hanghídmentes kialakítást biztosít.

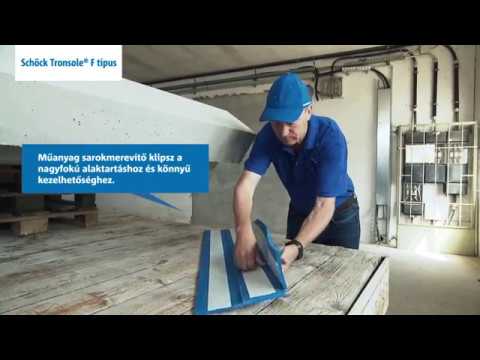

A Schöck Tronsole® hangszigetelő rendszere hanghídmentesen borítja be a lépcsőket. A költségigényes egyedi megoldásokkal összehasonlítva a Schöck Tronsole® segítségével elkerülhetők a beépítési hibák. A "kék színű vonal" minimálisra csökkenti a hanghidakat. A video bemutatja az elemek elhelyezését egy egyenes lépcsőkar esetében.
A Schöck Tronsole® hangszigetelő rendszerével a lépcsők és a fal/pihenő között folytonos akusztikai elválasztás valósítható meg, amely egy körbefutó kék színű vonalról ismerhető fel. Ezzel minimálisra csökken a hanghidak kialakulásának kockázata. A video bemutatja az elemek elhelyezését egy húzott karú lépcső esetében.
