Liaison béton-béton

Schöck Isokorb® assure l'isolation thermique entre le bâtiment et les éléments extérieurs en béton.

plus

Schöck Rutherma® pour l’isolation par l‘extérieur

Il traite le pont thermique entre la façade du bâtiment et les éléments saillants en béton comme les balcons, corniches, casquettes, etc.
Il réduit au minimum les déperditions thermiques grâce à la technologie des modules de compression en béton haute performance (module HTE).
Il aide ainsi à réduire les coûts d’énergie (chauffage…), à diminuer les émissions de CO2 et à préserver les ressources énergétiques naturelles.
Il évite la diminution de température supercielle intérieure sur les murs et les sols et permet ainsi de réduire le risque de condensation et la formation de moisissures.
Il comprend des modules de compression intégrés (modules HTE) qui ne dépassent pas de l'isolant. Ils simplifient la mise en œuvre sur le chantier et le montage en usine de préfabrication.
La gamme est sous Document Technique d'Application du CSTB.
La gamme Isokorb® existe avec une épaisseur d'isolant de 80 mm (T) ou 120 mm (XT).

Brochures

Brochure Schöck Rutherma®

pdf, 1,02 MB

(29.10.2021)

Lire maintenant

Télécharger maintenant

Documentations techniques

Guide thermique et acoustique Schöck

pdf, 4,39 MB

(22.12.2021)

Lire maintenant

Télécharger maintenant

Instructions de mise en oeuvre

Guide des bonnes pratiques à la mise en place des rupteurs Schöck Rutherma®

pdf, 2,74 MB

(01.10.2019)

Lire maintenant

Télécharger maintenant

Avis techniques

Rupteurs thermiques Schöck Isokorb® en Isolation Thermique Extérieure ou Répartie DTA 3.1_15-348_V2

pdf, 10,64 MB

(25.07.2024)

Lire maintenant

Télécharger maintenant

Tous les téléchargements Schöck Isokorb®

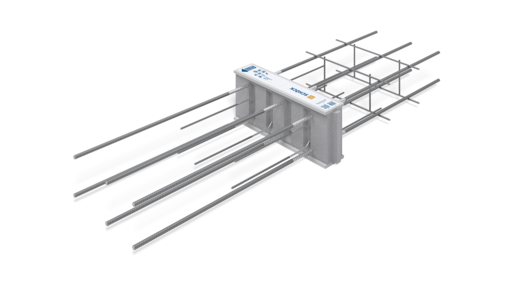

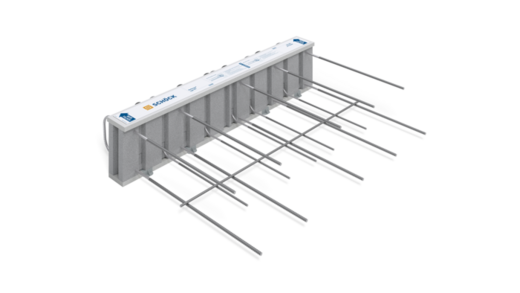

Les rupteurs de ponts thermiques type K pour l’isolation de balcons en porte-à-faux.

Schöck Rutherma ® type K-Angle : élément d'isolation thermique d’angle pour les balcons en porte à faux

Les rupteurs de ponts thermiques type C sont utilisés en complément du type K pour les balcons en angle extérieur.

BIL_IK_PRO_ZF_Isokorb-T-K-U-M3-V1-REI120-CV35-LR180-X80-H200-70-Rueckansicht_#SALL_#AIN_#V3

Les rupteur de ponts thermiques type K-U pour la liaison de balcons en porte-à-faux décalés vers le haut ou ancrés dans le mur.

BIL_IK_PRO_ZF_Isokorb-T-K-O-M3-V1-REI120-CV35-LR145-X80-H200-70-Rueckansicht_#SALL_#AIN_#V3

Rupteur de ponts thermiques type K-O pour la liaison de balcons en porte-à-faux décalés vers le bas ou ancrés dans le mur.

Schöck Rutherma® type Q : élément d'isolation thermique pour la transmission des efforts tranchants

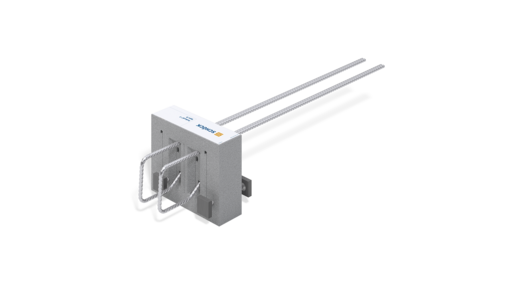

Les rupteurs de ponts thermiques type Q pour les liaisons avec un balcon sur appuis.

Schöck Rutherma ® type DF/DF-VM : élément d'isolation thermique pour les liaisons Dalle/façade

Les rupteurs de ponts thermiques type QF, QFi pour les balcons sur appuis coulés en place (QFi) ou avec des prédalles (QF).

Le type H est un élément complémentaire s’intercalant entre des éléments de modèle standard en zone sismique.


Les rupteurs de ponts thermiques type D sont des éléments de jonction reprenant des efforts tranchants positifs et négatifs, ainsi des moments positifs et négatifs.

Schöck Rutherma® type O: élément d'isolation thermique pour les consoles et les corniches

Les rupteurs de ponts thermiques type O pour assurer la continuité verticale de l’isolation entre la dalle et des consoles de petites dimensions.

Schöck Rutherma® type F: élément d'isolation thermique pour les consoles et les corniches

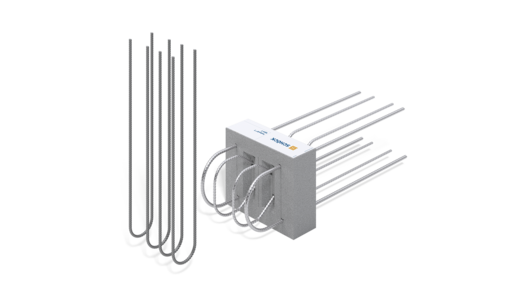

Les rupteurs de ponts thermiques type F pour assurer la continuité verticale de l’isolation entre une dalle de plancher et un acrotère, un garde-corps ou une allège.

Schöck Rutherma® type A: élément d'isolation thermique pour les acrotères

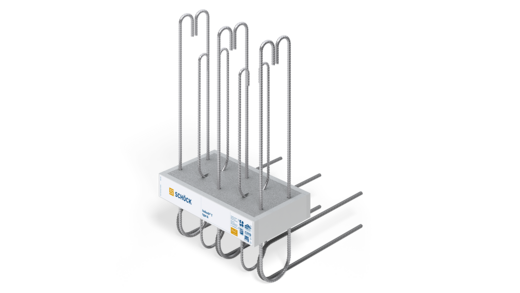

Les rupteurs de ponts thermiques type A sont des éléments de jonction entre dalle et garde-corps, attique ou acrotère.

Schöck Rutherma ® type S : élément d'isolation thermique pour poutres en porte-à-faux/consoles murales

Les rupteurs de ponts thermiques type B sont des éléments de jonction entre console extérieure et poutre ou refend intérieur.

Schöck Rutherma ® type W : élément d'isolation thermique pour refends toute hauteur

Les rupteurs de ponts thermiques type W est un élément de jonction entre le refend extérieur en porte à faux et le refend intérieur.

609_BIL_IK_PRO_Isokorb-XT-Z-EI120-Z-EI120-T-Z-EI0-Ensemble_#SALL_#AIN_#V3-1-croppedthumbnailscheme_480x270.png

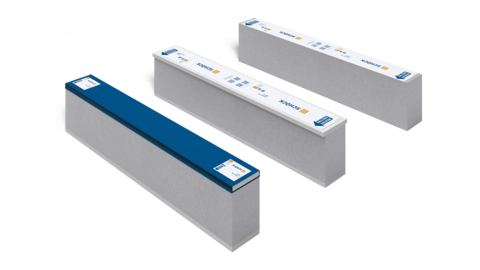

Le rupteur de ponts thermiques type Z est utilisé comme complément d’isolation pour différentes applications avec exigences de protection incendie. Le rupteur ne reprend pas d’efforts.

Schöck Isokorb®. Liaison béton-béton en ITE / ITR.
