Méthode de test pour les éléments à bruit de choc

La norme DIN 7396 décrit la méthode de mesure utilisée pour « déterminer les propriétés acoustiques des éléments d'isolation du bruit de choc dans les escaliers massifs ». Les essais sont effectués avec les charges structurelles et les géométries d'escalier habituelles.

plus
BIL_Kachel_Kennwerte_Trittschallportal_16z9_FHD_2021

La procédure DIN 7396 détermine trois paramètres pour chaque élément d'isolation du bruit de choc :

  • Différence du niveau du bruit de choc dans l'escalier ΔLw*
  • Réduction du niveau du bruit de choc ΔLw,palier ou ΔLw,volée
  • Niveau de pression du bruit de choc standard dans la pièce adjacente L'n, w

L'amortissement du bruit de choc est déterminé avec différents types de charge car la propriété acoustique du palier insonorisant en élastomère change sous l'effet d'une charge.

Différence de niveau du bruit de choc dans l'escalier ΔLw* selon DIN 7396 comme paramètre du produit

La différence de niveau du bruit de choc dans l'escalier ΔLw* décrit l'effet d'isolation acoustique de l'élément et constitue donc un paramètre de produit.

Elle est déterminée en testant la configuration d'essai une première fois avec une liaison rigide et une deuxième fois avec une liaison prise en charge acoustiquement.

La norme établit une distinction entre ΔL*w,palier et ΔL*w,volée. Étant donné qu'il s'agit de paramètres indépendants de la situation lors de l'installation, les deux valeurs sont indiquées ci-dessous sous ΔL*w.

Réduction du bruit de choc dans l'escalier ΔLw,palier et ΔLw,volée selon DIN 7396 pour essai selon DIN EN ISO 12354-2

La réduction du bruit de choc dans l'escalier est l'isolation phonique obtenue par le palier ou l'escalier, y compris l'élément d'isolation acoustique. Une plaque de palier de 180 mm d'épaisseur ou une volée d'escaliers de 160 mm d'épaisseur est utilisée comme référence. Le paramètre sert de valeur d'entrée pour la Vérification selon E DIN EN ISO 12354-2.

La réduction du bruit de choc ΔL, palier est déterminée en vérifiant une première fois l'isolation au bruit de choc du mur, puis celle du palier insonorisé, avec le mur.

La réduction du bruit de choc dans l'escalier ΔLw,volée est déterminée en vérifiant une première fois l'isolation acoustique du bruit de choc d'un palier puis celle de la volée d'escaliers insonorisée, avec palier.

Tous les modèles Schöck Tronsole® ont déjà été testés conformément à la nouvelle méthode d'essai DIN 7396.

Niveau du bruit de choc standard L’n,w, pour essai global selon DIN 4109

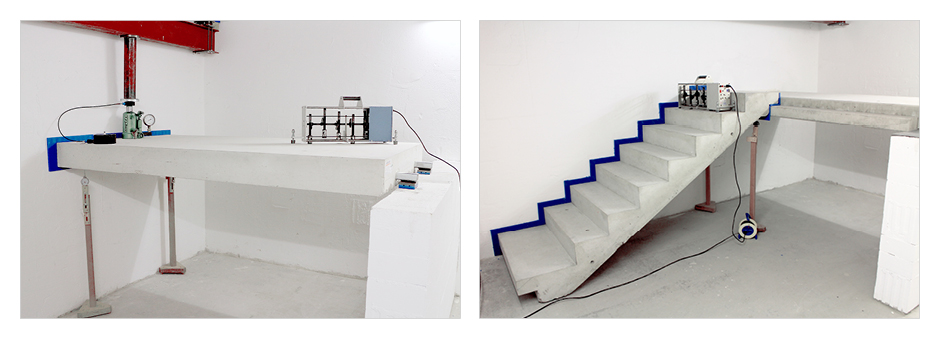

Lors des mesures, les niveaux de bruit de choc standard L'n,w ont été systématiquement déterminés au niveau de la pièce de réception. La structure d'essai représentative selon DIN 7396 prévoit des dimensions d'escalier standards. L'essai se fait avec des charges de construction normales. Les valeurs mesurées peuvent par conséquent être appliquées à la situation d'un bâtiment neuf, conformément à la norme DIN 4109. Le niveau du bruit de choc standard L'n,w est donc utilisé dans les rapports d'essai en vue de la vérification de la protection contre le bruit de choc dans les escaliers selon DIN 4109.

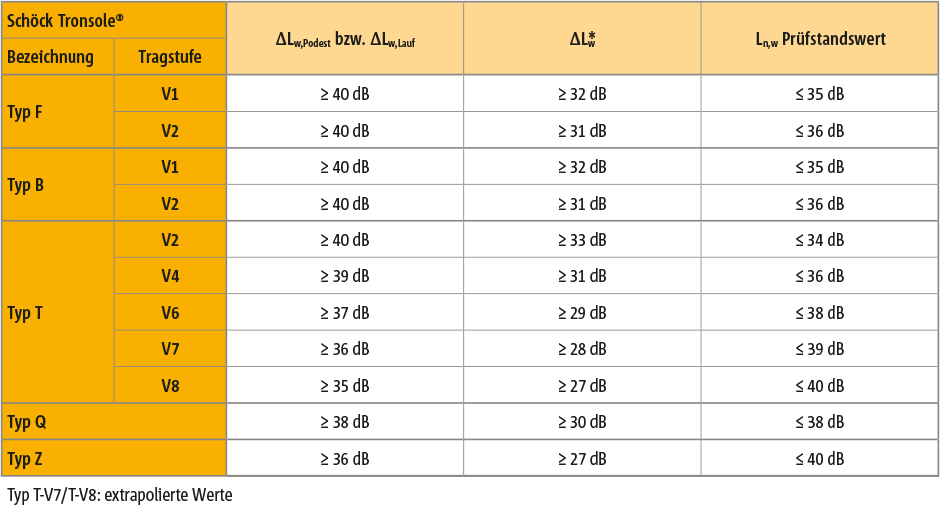

Valeurs caractéristiques de Schöck Tronsole®

La différence de niveau du bruit de choc dans l'escalier ΔLw*, la réduction du niveau du bruit de choc dans l'escalier ΔLw,volée ou ΔLw, palier ainsi que le niveau du bruit de choc standard ont été vérifiés pour une charge propre maximale autorisée de l'élément d'escalier raccordé et constituent donc des valeurs fiables.

Toutes les valeurs indiquées s'appliquent au système doté de la plaque de jonction Tronsole® de type L. La présence d'autres matériaux entre l'escalier désolidarisé et la structure du bâtiment peuvent altérer considérablement l'isolation acoustique. Un interstice suffisamment large pour qu'aucune saleté ne puisse s'y déposer et former un pont acoustique est acoustiquement insignifiant et n'altère pas les résultats.
