Volée d’escaliers droite

Schöck Tronsole® assure pour les volées d’escaliers droites une protection contre le bruit de choc au plus haut niveau. Les éléments d’isolation au bruit de choc ont été développés spécifiquement pour les différents raccords: entre la volée et le palier ainsi que le radier; entre la volée et le mur.

Application

Escalier

Isolation acoustique testée selon DIN 7396
Satisfait aux exigences de la norme SIA 181:2020

Tous les raccords pour les volées d’escaliers droites

Tronsole® Type B-V1 + Tronsole® Type L +
Tronsole® Type B-V1

Elément d'isolation contre le bruit de choc pour le raccord entre la volée et la dalle de plancher.

Type B

Tronsole® Type BZ-V1

Isolation contre le bruit de choc entre la volée en éléments et le palier.

Type BZ

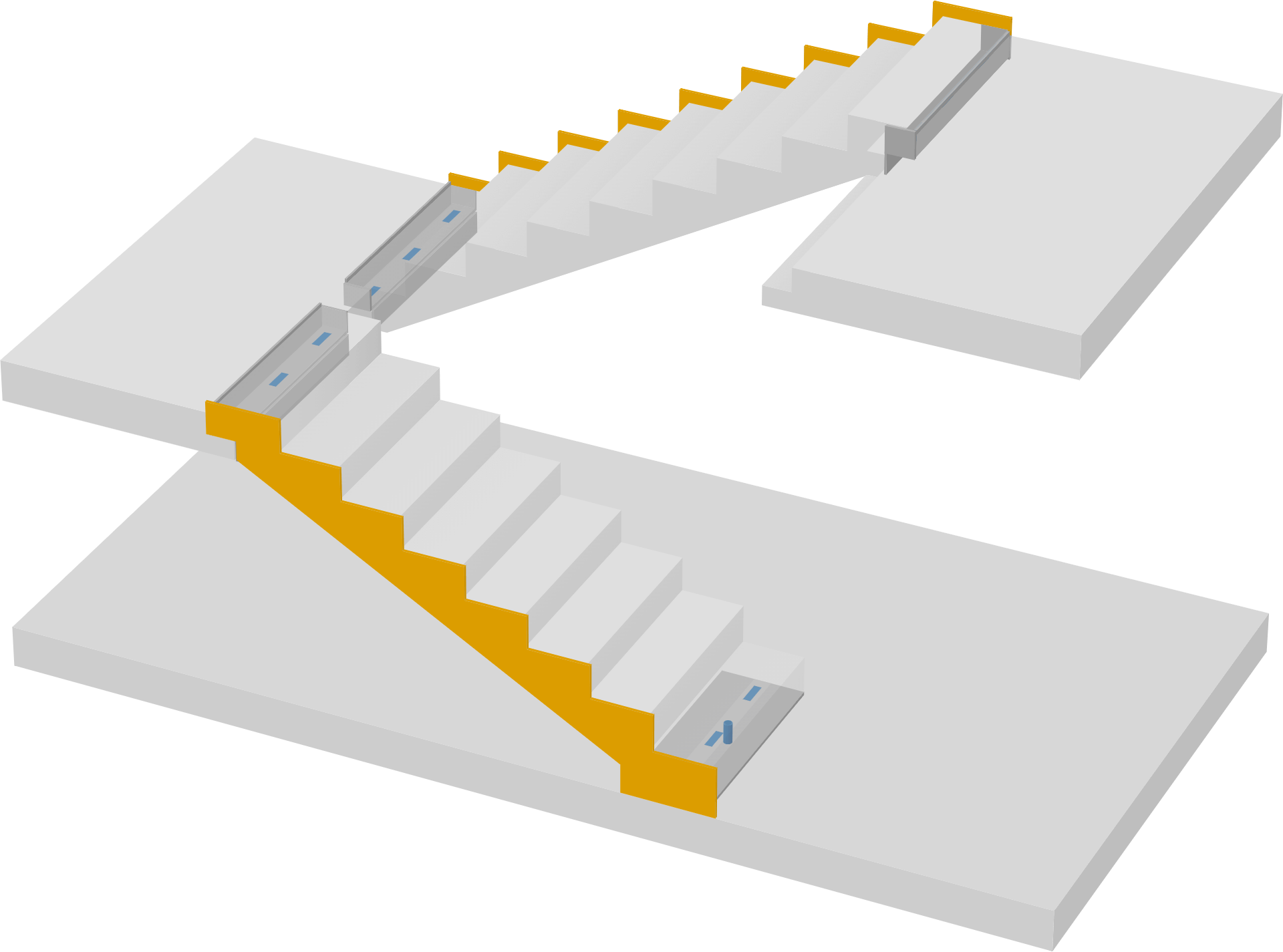

Schöck Tronsole® type L: élément d´isolation contre le bruit de choc pour le raccord pour le joint entre l'escalier et le mur
Tronsole® Type L

Isolation contre le bruit de choc pour le joint entre l'escalier et le mur.

Type L

Elément d'isolation contre le bruit de choc pour le raccord entre la volée et la dalle de plancher.

Type B

Isolation contre le bruit de choc entre la volée en éléments et le palier.

Type BZ

Isolation contre le bruit de choc pour le joint entre l'escalier et le mur.

Type L

Tronsole® Type B-V1 + Tronsole® Type L + Tronsole® Type T-V4 +
Tronsole® Type B-V1

Elément d'isolation contre le bruit de choc pour le raccord entre la volée et la dalle de plancher.

Type B

Tronsole® Type L

Isolation contre le bruit de choc pour le joint entre l'escalier et le mur.

Type L

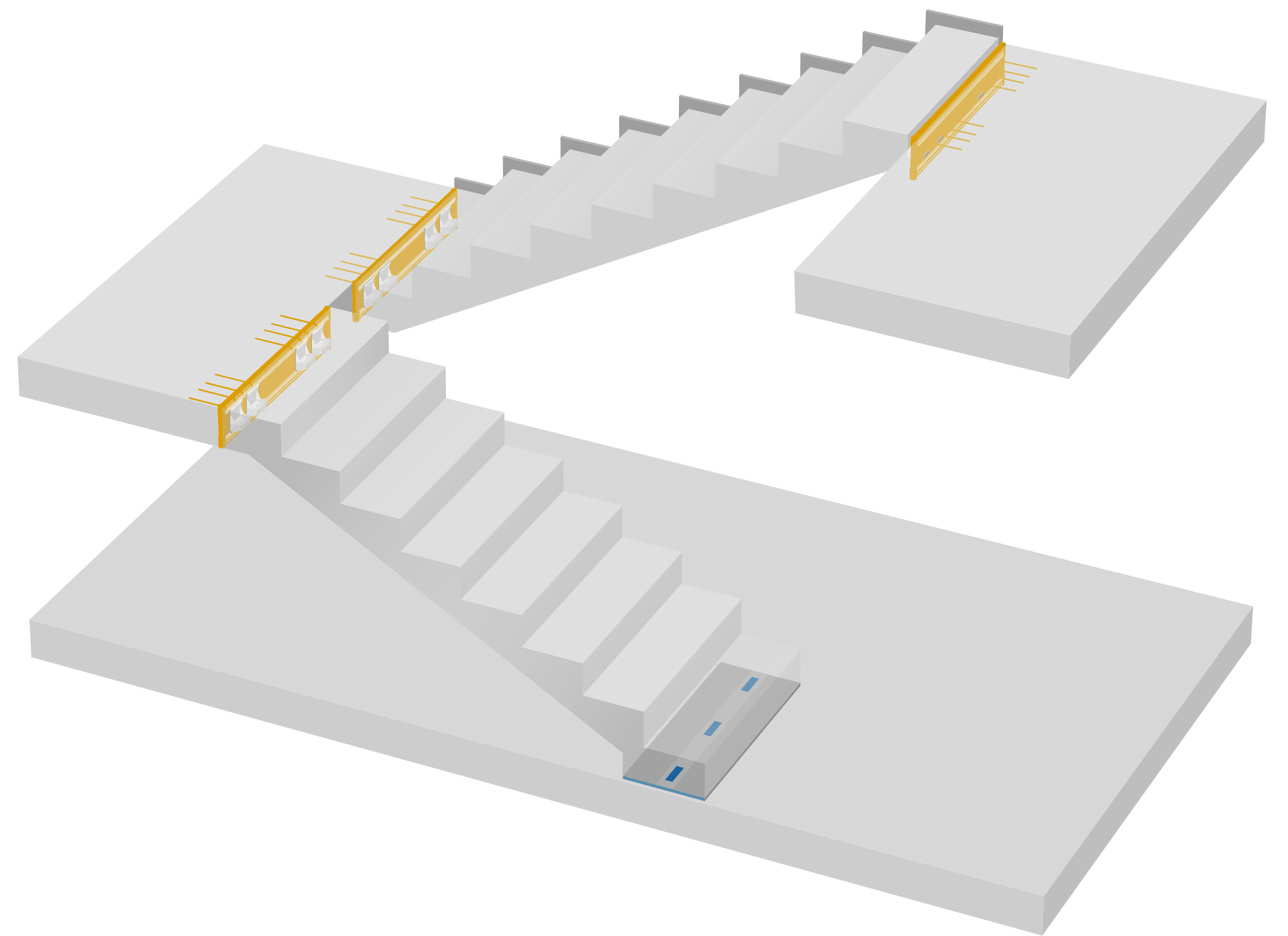

Schöck Tronsole® type T : protection contre les bruits d'impact entre les volées d'escalier et le palier
Tronsole® Type T-V4

Elément d'isolation contre le bruit de choc pour le raccord entre la volée et le palier avec joint droit.

Type T

Elément d'isolation contre le bruit de choc pour le raccord entre la volée et la dalle de plancher.

Type B

Isolation contre le bruit de choc pour le joint entre l'escalier et le mur.

Type L

Elément d'isolation contre le bruit de choc pour le raccord entre la volée et le palier avec joint droit.

Type T

Téléchargement

1
1
Avis technique Schöck Tronsole® type T - Z-15.7-310 (allemand)
pdf, 3 MB (01.12.2023)
2
2 Documentations techniques
Documentation technique Schöck Tronsole® type B, D
pdf, 8 MB (30.07.2024)
3
3 Documentations techniques
Documentation technique Schöck Tronsole® type BL, BZ
pdf, 3 MB (30.07.2024)
4
4 Documentations techniques
Documentation technique Schöck Tronsole® type L
pdf, 243 KB (30.07.2024)
5
5 Documentations techniques
Documentation technique Schöck Tronsole® type T
pdf, 10 MB (30.07.2024)
6
6 Rapport d’essai
Empa rapport d’essai 5214.020689 Schöck Tronsole® type BZ-V1-L1000 et BZ-V2-L1000 selon DIN 7396 (allemand)
pdf, 2 MB (27.11.2019)
7
7 Prospectus
Guide du monteur Tronsole®
pdf, 4 MB (10.03.2022)
8
8 Instructions de mise en œuvre
Instructions de mise en œuvre Schöck Tronsole® type B+D
pdf, 7 MB (30.07.2024)
9
9 Instructions de mise en œuvre
Instructions de mise en œuvre Schöck Tronsole® type T
pdf, 9 MB (30.07.2024)
10
10 Rapport d’essai
Rapport d’essai 91386-04 Schöck Tronsole® type B-V1-L1000 et B-V2-L1000 selon DIN 7396 (allemand)
pdf, 3 MB (24.06.2019)
11
11 Rapport d’essai
Rapport d’essai 91386-05 Schöck Tronsole® type B-V1-L1300 et B-V2-L1300 selon le principe DIN 7396 (allemand)
pdf, 2 MB (24.06.2019)
12
12 Rapport d’essai
Rapport d’essai 91386-06 Schöck Tronsole® type B-V1-L1500 et B-V2-L1500 selon le principe DIN 7396 (allemand)
pdf, 2 MB (24.06.2019)
13
13 Rapport d’essai
Rapport d’essai 91386-07 Schöck Tronsole® type T-V2-L1000, type T-V4-L1000, type T-V6-L1000 selon DIN 7396 (allemand)
pdf, 2 MB (24.06.2019)
14
14 Rapport d’essai
Rapport d’essai 91386-08 Schöck Tronsole® type T-V8-L1300 selon le principe DIN 7396 (allemand)
pdf, 2 MB (24.06.2019)
