Stahlbeton – Stahlbeton

Isokorb® T
Typ KL

Wärmedämmender Kragplattenanschluss für frei auskragende Balkone. Das Element überträgt negative Momente und positive Querkräfte. Ein Element mit der Tragstufe VV überträgt zusätzlich negative Querkräfte.

Europäisch Technische Bewertung

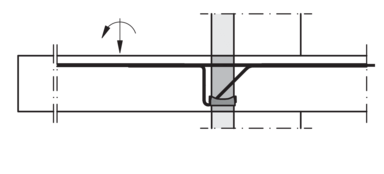

Einbauschnitt

Downloads

Komfortable Bemessung
Mit der webbasierten Software Schöck Scalix® können wärmedämmende Kragplattenanschlüsse und Querkraftdorne für die Bauteile Balkon und Brüstung aus Stahlbeton einfach bemessen werden.
Zuverlässigkeit bei Schwingung von Balkonen
Angaben zur Schwingungsbegrenzung als Gebrauchstauglichkeitsnachweis in der Technischen Information
Bauaufsichtliche Nachweise
Planungssicherheit bei nationalen und europäischen Projekten durch Europäisch Technische Bewertung (ETA-17/0261)
Einbausicherheit
Bündige Drucklager, Querkraftstab als Integrierte Randbewehrung, eine Einbauanleitung als Download auf der Webseite und via QR-Code auf den Produkten, Beschriftungen und Pfeile erleichtern den Einbau
Geprüfte Ökobilanz-Daten
Verfügt über die Umwelt-Produktdeklaration (EPD) vom Institut Bauen und Umwelt
Nachgewiesener Brandschutz
Die Brandschutzklassifizierung REI 120 ist in der Europäisch Technischen Bewertung (ETA-17/0261) geregelt.
Einsatz im Erdbebenfall
Ermöglicht die Erdbebenbemessung mit geprüften horizontalen Widerständen nach ETA-17/0261
Hohe Wärmedämmung
Mit einer Dämmkörperdicke von 80 mm und Drucklager HTE Compact® aus Hochleistungs-Feinbeton
Standardisiert
In Höhen von 160 bis 300 mm verfügbar; weitere Höhen und Konstruktionen auf Anfrage

Einbauanleitung Schöck Isokorb® XT/T Typ KL/KP

pdf, 6 MB (16.09.2024)

Kategorie

1 Einbauanleitungen

Einbauanleitung Schöck Isokorb® XT/T Typ KL/KP

pdf, 6 MB (16.09.2024)

2 Technische Informationen

Teildokument Technische Information Schöck Isokorb® T Typ KL, KP

pdf, 1 MB (05.12.2024)

3 Gutachten

Umwelt-Produktdeklaration EPD Schöck Isokorb® XT/T Typ K

pdf, 4 MB (13.02.2020)

4 Zulassungen

Zulassung Schöck Isokorb® mit Betondruckelement, Dämmkörperdicke 80 und 120 mm – ETA-17/0261

pdf, 17 MB (13.06.2023)
