Стоманобетон – стоманобетон

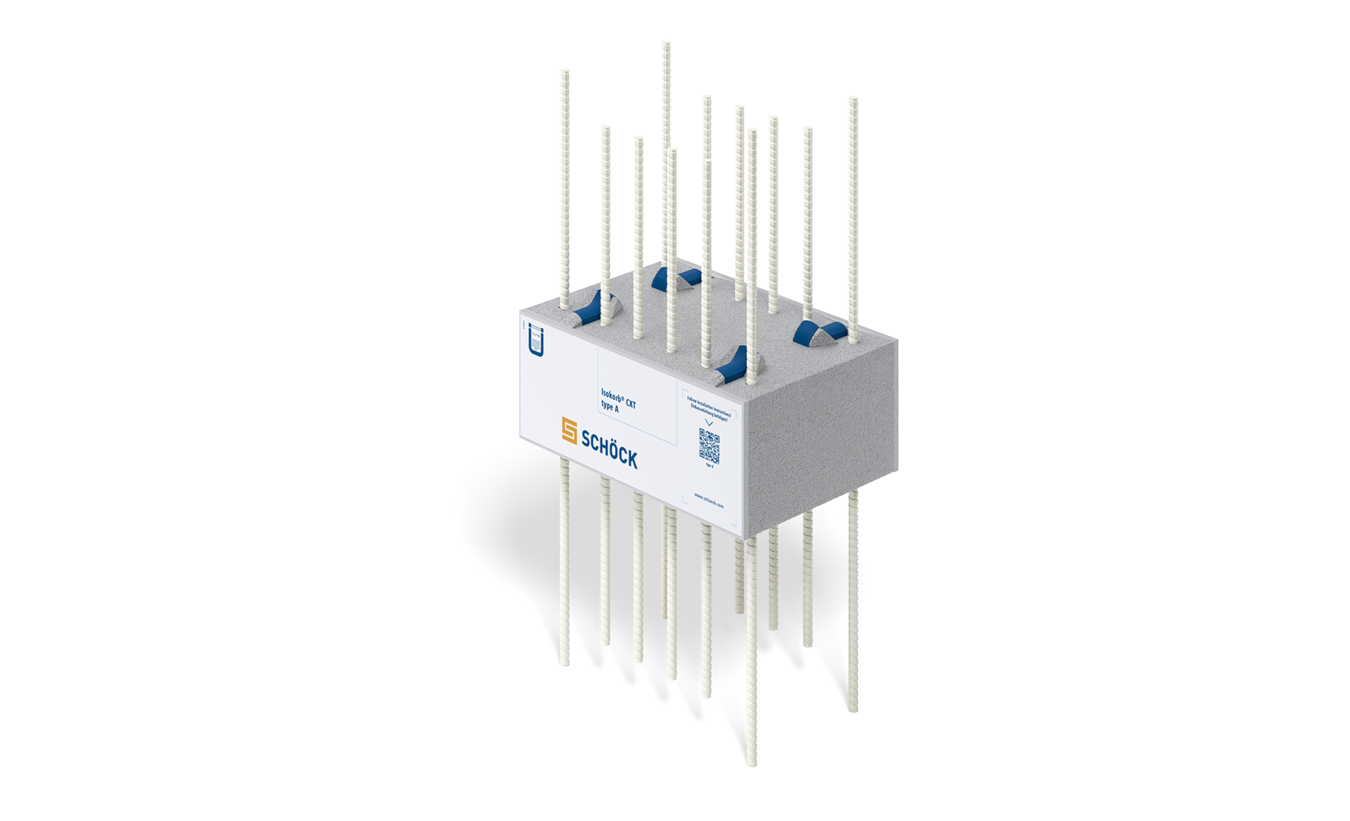

Isokorb® CXT
тип AP

Носещ термозащитен елемент за атики(бордове) и балюстради. Елементът предава моменти, напречни и перпендикулярни сили.

Разрешително
Бърз монтаж
Монтажно сечение

Предимства

  • Максимална топлоизолация
    С дебелина на изолационното тяло 120 mm и опорен елемент HTE Compact® от високоякостен фин бетон – ефективната алтернатива на опаковането на бордове и парапети с изолационни материали



  • Удобно оразмеряване
    С уеб-базирания софтуер Schöck Scalix® могат лесно да се оразмерят носещи термозащитни елементи за стоманобетонни конструктивни елементи като балкони, бордове и парапети.



  • Лесен и бърз монтаж
    Не са необходими помощни конструкции; възможно е директно поставяне върху кофража на плочата/предплочата/зидарията; спестяване на време благодарение на ускорения строителен процес в сравнение с досегашните решения



  • Висока икономическа ефективност
    По-големи тераси чрез увеличаване на използваемата площ повишават стойността на жилището



  • Строително-технически одобрения
    Сигурност при планирането на национални проекти чрез общо строително-техническо одобрение и общо разрешение за строителен метод (комбинирано разрешение abZ и aBG № Z-15.7-338 – Германия)



  • Спазване на изискванията за пожарозащита по линията на свързване
    Отговаря на изискванията за пожарозащита с клас на пожароустойчивост REI 30 и гарантира надеждна пожарозащита по цялата линия на свързване в комбинация с Schöck Isokorb® CXT тип A Part Z.



  • Повече свобода при проектирането
    Възможност за изпълнение на тънки конструктивни елементи, включително с видим бетон



  • Трайност и без необходимост от поддръжка
    Не е необходимо пробиване на изолацията; не се изисква допълнително уплътняване на парапети, ламарини и покривни лайсни



  • Стандартизиран
    Предлага се в широчини от 150 до 250 mm; други широчини – по запитване

За готови бордове и парапети

За планирането и изпълнението на готови бордове и парапети на ваше разположение е монтажната стойка Schöck Combar® Fertigteil (FT).

Тя може да се използва в комбинация с Schöck Isokorb® CXT тип AP и позволява ефективни и трайно термично разделени бордове и парапети от готови елементи и с видим бетон.

Информация

Бордовете са символ на съвременната архитектура с плоски покриви. Те не само отговарят визуално на изискванията за модерно строителство, но и се оказват изключително практични, когато става въпрос за строителство на височина и максимално използване на вътрешното пространство на сградата. Плоският покрив все по-често се възприема като използваема площ, особено в градската среда: озеленени покриви, градско градинарство и тераси на покрива като зони за отдих предлагат реална добавена стойност за имотите в урбанизираните райони.

Особено в съвременното строителство плоските покриви и пентхаус апартаментите са много популярни. Терасата на покрива служи като разширение на жилищното пространство и представлява архитектурно оформена използваема зона и място за отдих. Парапетът или бордът като част от сградата трябва да бъдат изпълнени оптимално в много отношения:

  • Естетични и тънки парапети и бордове с оптимална термична изолация
  • Повече използваема площ на плоския покрив чрез отпадане на изолацията от всички страни
  • Продукт с надеждно одобрение благодарение на германското общо строително-техническо разрешение Z-15.7-366

В строителната практика бордовете и парапетите често се изпълняват с термично разделяне, но все още се срещат и решения с изолация от всички страни. Ключовото предимство на термичното разделяне е значително по-добрата топлоизолационна ефективност. Тъй като бордовете и парапетите преминават по цялата периферия на сградата, възникват подобни топлотехнически проблеми както при балконите. Ефектът на „охлаждащите ребра“ – голямата външна повърхност на балкона и борда – благоприятства преноса на топлина през топлинния мост. Освен това, бордовете и парапетите са свързани в ъгъла между външната стена и тавана, което води до допълнително геометрично влияние. Това влошава съотношението между вътрешната и външната повърхност, което увеличава риска от топлинни загуби. Закрепването на борда или парапета към стената или тавана също представлява материално обусловен топлинен мост – аналогично на балконите.

Последствията от топлинните мостове включват:

  • Риск от образуване на мухъл
  • Риск от здравословни проблеми (алергии и др.)
  • Риск от конденз и влага
  • Повишени загуби на отоплителна енергия
  • Влошен комфорт и усещане за уют в жилището

Както при много конзолни връзки в сградите, и тук възниква въпросът за термичното прекъсване. При бордове и парапети в момента съществуват два конкуриращи подхода за топлоизолация:
От една страна – „опаковане“, т.е. изолация от всички страни около конструктивния елемент, и от друга – използване на носещ термозащитен елемент.

Свързването на борда или парапета представлява типичен конструктивен топлинен мост. На лявата термография се вижда връзка с изолация от всички страни и съответните топлинни загуби. Дясната термография показва топлинния поток при връзка с термично прекъсване.

Температурното разпределение в елемента е изобразено чрез различни цветове. Топлинният поток винаги се движи от топлата (червена) към студената (синя) зона. На лявото изображение се вижда, че борда губи значително количество топлинна енергия, което води до ниска вътрешна повърхностна температура. Това означава, че се губи много енергия, тъй като борда се „отоплява“ заедно със сградата. При връзка с термично прекъсване чрез Schöck Isokorb® почти не се предава топлина. Разликата в топлинните потоци е ясно видима. С Schöck Isokorb® се постига ясно разделение между борда (синьо) и отопляемия обем на сградата (червено), което води до по-високи вътрешни повърхностни температури.

Какви са предимствата на използването на термозащитен елемент?

  • Бордът или парапетът вече не са част от отопляемия обем на сградата
  • Бордът или парапетът са свързани само в определени точки
  • Изолационният слой между точковите връзки може да се изпълни без прекъсвания
  • Отпада нуждата от трудоемко, нуждаещо се от поддръжка и податливо на повреди опаковане
