Schöck Tronsole® tipo Z

Schöck Tronsole® tipo Z è un elemento isolante dotato di funzione portante per l'impiego tra il pianerottolo e la parete del vano scale (muratura o calcestruzzo). Il telaio perimetrale consente un'esecuzione del raccordo con Schöck Tronsole® tipo L-250 priva di ponti acustici. Con appositi cuscinetti elastomerici aggiuntivi, l'elemento consente la trasmissione di forze di sollevamento e laterali.

Avanti
Schöck Tronsole® tipo Z, l’isolamento anticalpestio tra il pianerottolo e la parete

Schöck Tronsole® tipo Z, l’isolamento anticalpestio tra il pianerottolo e la parete

Vantaggi
  • Il telaio perimetrale che rende il raccordo privo di ponti acustici.
  • Un isolamento anticalpestio eccellente grazie al nuovissimo cuscinetto elastomerico Schöck Elodur®.
  • L'elemento portante (gabbia) con distanziatori integrati per una posa semplice e sicura.
  • Conformità ai requisiti della classe di resistenza al fuoco R90 (a condizione che l'armatura del pianerottolo sia ugualmente conforme ai requisiti della protezione antincendio).
Sistemi per rampe
+ + + +

Tipo T-V4

Tipo T-V4

Tipo L

Tipo Z

Schöck Tronsole® tipo Z, l’isolamento anticalpestio tra il pianerottolo e la parete
Tronsole® Tipo Z

L'elemento per l'isolamento anticalpestio del raccordo tra pianerottolo e parete del vano scale.

Tipo Z

Schöck Tronsole® tipo L. Scala / Parete vano scale.
Tronsole® Tipo L

L'isolamento anticalpestio del giunto tra la scala e la parete.

Tipo L

Schöck Tronsole® tipo T, l’isolamento anticalpestio tra la rampa delle scale e il pianerottolo
Tronsole® Tipo T-V4

L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e pianerottolo con profilo diritto del giunto.

Tipo T

Rampa diritta, pianerottolo e rampa isolata
Isolamento acustico tra la rampa e il pianerottolo, mediante il tipo T, nonché tra il pianerottolo e la parete, mediante il tipo Z. Il tipo L assicura l’isolamento tra la scala e la parete. La linea continua blu si estende lungo la scala da isolare e garantisce un isolamento anticalpestio di massima qualità.
Rampa diritta, pianerottolo e rampa isolata
Rampa diritta, pianerottolo e rampa isolata

L'elemento per l'isolamento anticalpestio del raccordo tra pianerottolo e parete del vano scale.

Tipo Z

L'isolamento anticalpestio del giunto tra la scala e la parete.

Tipo L

L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e pianerottolo con profilo diritto del giunto.

Tipo T

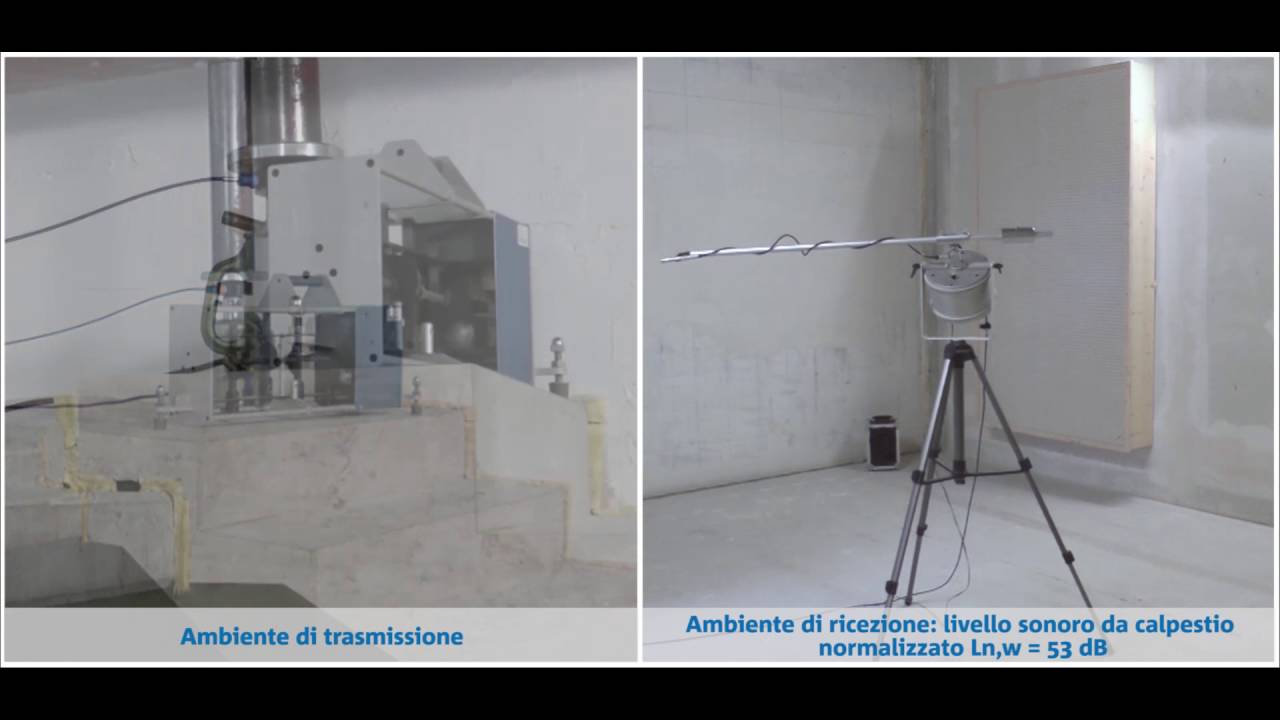

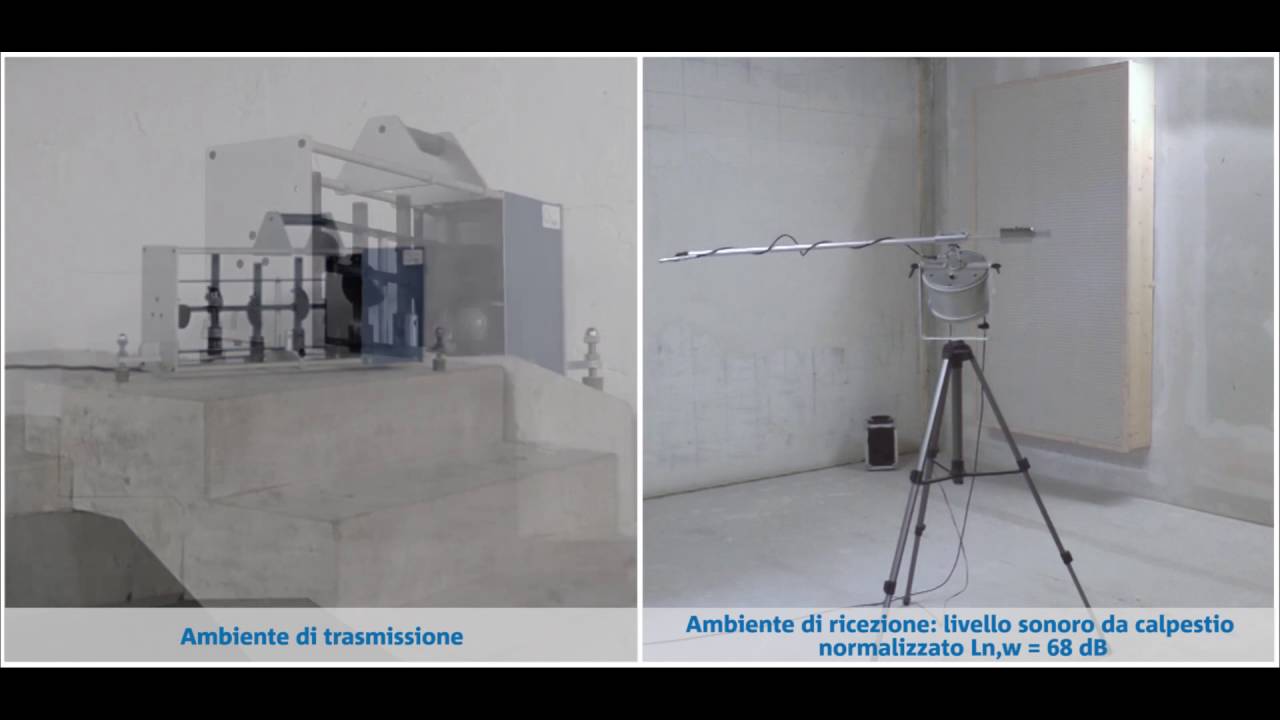

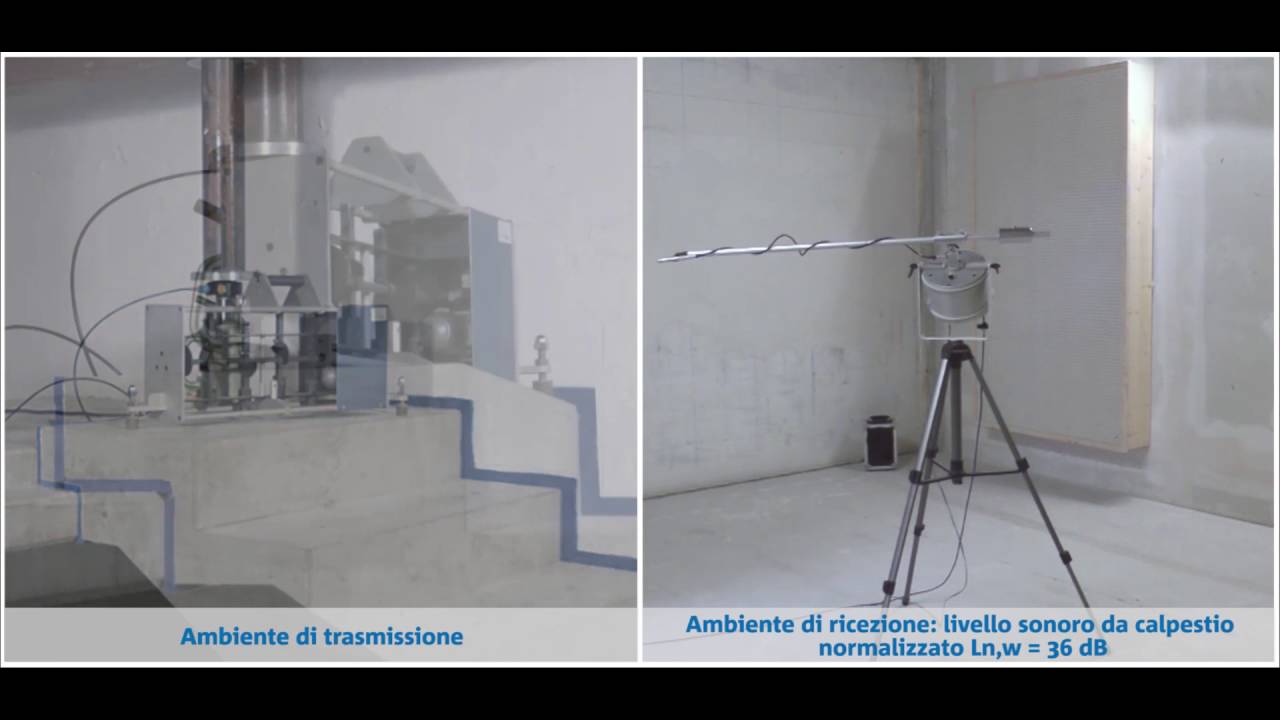

Sentite la differenza.
L’Isolamento del rumore di calpestio a confronto.

La procedura di collaudo per determinare la capacità di isolamento dei materiali costruttivi per le scale monolitiche è descritta nella norma tedesca DIN 7396 "Bauakustische Prüfung - Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen” nella versione 06.2016. Tutte le tipologie di Schöck Tronsole® sono state sottoposte a controllo secondo la nuova procedura di collaudo.

Schöck Elodur®
Schöck Elodur®

Schöck Elodur®, il nuovo cuscinetto elastomerico, è il cuore di Schöck Tronsole®. La sua composizione ottimizzata e la sua forma speciale consentono il raggiungimento di un isolamento anticalpestio eccezionale con Schöck Tronsole®. A differenze delle comuni soluzioni per l'isolamento, Schöck Tronsole® ottiene una maggiore prestazione anche sotto l'effetto di una sollecitazione di circa 10 dB, con una riduzione di circa il 50% della percezione del rumore.
